Caractéristiques de votre nouveau
climatiseur
Promotion d'été rafraichissante
Pour échapper à la chaleur des étou antes journées d'été
et des longues nuits sans repos, rien ne vaut le confort
d'avoir une maison fraîche. Votre nouveau climatiseur
met n aux chaudes et épuisantes journées d'été et vous
permet en n un repos total. Cet été, combattez la chaleur
grâce a votre propre climatiseur.
Coût Economique
Votre nouveau climatiseur ne fournit pas seulement un
refroidissement maximal en été, mais peut aussi s'avérer
les avancées "pompe a chaleur" du système. Le système
permet de réduire davantage les coûts de fonctionnement
du climatiseur. Maintenant, grâce a un seul climatiseur,
vous pouvez répondre à vos besoins tout au long de
l'année.
Allure passe-partout
Le design élégant et agréable du climatiseur s'harmonise
parfaitement à votre espace esthétique et complète votre
décoration intérieure. Avec ses couleurs douces et formes
aux bords arrondis, le nouveau climatiseur ajoute de la
Fonction
La fonction
température de sommeil confortable tout en économisant
de l' é nergie et ayant le sommeil hygiénique.
Ce produit a été déterminé à être en conformité avec la Directive Basse Tension (2006/95/EC) et la directive sur la compatibilité électro-
magnétique (2004/108/EEC) de l'Union européenne.
(Applicable dans les pays de l'Union Européenne et dans d'autres pays européens pratiquant le tri sélectif)
Ce symbole sur le produit, ses accessoires ou sa documentation indique que ni le produit, ni ses accessoires électroniques usagés (chargeur, casque audio,
câble USB, etc.) ne peuvent être jetés avec les autres déchets ménagers. La mise au rebut incontrôlée des déchets présentant des risques environnementaux
et de santé publique, veuillez séparer vos produits et accessoires usagés des autres déchets. Vous favoriserez ainsi le recyclage de la matière qui les compose
dans le cadre d'un développement durable.
Les particuliers sont invités à contacter le magasin leur ayant vendu le produit ou à se renseigner auprès des autorités locales pour connaître les procédures
et les points de collecte de ces produits en vue de leur recyclage.
Les entreprises et professionnels sont invités à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit et ses accessoires
ne peuvent être jetés avec les autres déchets professionnels et commerciaux.
2
Boracay EUR_AQ09T&U@_IBIM_32706A_F.indd 2
Sommaire
UTILISATION
Précautions de Sécurité ............................................................... 3
..................................................... 6
....................................................... 8
Fonction de base ......................................................................... 10
Utilisation de la fonction Turbo ............................................ 12
.................................................................. 13
......................................................... 14
Utilisation de la fonction Smart Saver ............................... 15
Utilisation de la fonction Auto clean .................................. 16
Nettoyage du climatiseur ........................................................ 17
Entretenir votre climatiseur .................................................... 19
Dépannage .................................................................................... 20
Précautions de Sécurité ............................................................ 22
Choisir l' e mplacement d'installation .................................. 23
Accessoires ..................................................................................... 26
Fixation de la plaque d'installation ..................................... 27
Connexion du câble de montage ........................................ 28
de l'unité intérieure .................................................................... 30
Purge de l'unité interne ........................................................... 31
Coupure ou prolongation des tuyaux ............................... 31
de l'unité intérieure .................................................................... 32
de l'unité extérieur ...................................................................... 34
Purge des tuyaux raccordés ................................................... 34
Réalisation des essais de fuite de gazrenverser ............ 36
Fixation en place de l'unité intérieure ............................... 37
Fixation en place de l'unité extérieure .............................. 37
Procédure pompe en bas (lors du retrait du produit) ............ 38
câbles d'alimentation ................................................................ 39
Les bons gestes de mise au rebut de ce produit
(Déchets d'équipements électriques et électroniques)
............................................... 7
................................... 12
.............. 38
2010-12-3 9:34:35
Advertisement
Table of Contents
Related Manuals for Samsung AS12UUPN
Summary of Contents for Samsung AS12UUPN
-
Page 1: Table Of Contents
Caractéristiques de votre nouveau climatiseur Promotion d’été rafraichissante Pour échapper à la chaleur des étou antes journées d'été et des longues nuits sans repos, rien ne vaut le confort d’avoir une maison fraîche. Votre nouveau climatiseur met n aux chaudes et épuisantes journées d'été et vous permet en n un repos total. -
Page 2: Précautions De Sécurité
Etant donné que le mode d'emploi ci-dessous couvre différents modèles, les caractéristiques de votre climatiseur peuvent différer légèrement de celles décrites dans ce manuel. Pour toutes questions ou information complémentaire, appelez votre centre de contact le plus proche ou consulter en ligne le site www.samsung.com. Symboles et précautions de sécurité importantes AVERTISSEMENT Les risques ou pratiques dangereuses peuvent entraîner des blessures graves ou la mort. - Page 3 Précautions de Sécurité ALIMENTATION Retirez toutes les substances étrangères telles que la poussière ou l'eau des bornes de la prise d’alimentation et des points de contact avec un chiffon sec sur une base régulière. Débranchez le cordon d'alimentation et nettoyez-le avec un chiffon sec. ...
- Page 4 UTILISATION Veillez à ne pas placer d’objet près de l'unité extérieure qui permettrait aux enfants de monter sur la machine. Cela peut entraîner de graves blessures pour les enfants. N’utilisez pas le climatiseur trop longtemps dans des endroits mal aérés ou lorsque des personnes infirmes se situent a proximité.
- Page 5 Mode d'utilisation Le tableau ci-dessous indique la température et les taux d'humidité du climatiseur qui peuvent être utilisé a l'intérieur. Consulter le tableau pour une utilisation optimale. Mode Température intérieure Refroidissement 16˚C~30˚C Séchage 18˚C~30˚C 27˚C ou moins En mode de refroidissement, si le climatiseur fonctionne longtemps dans une zone de forte humidité, il peut se former une ...
- Page 6 Vérifi cation du nom des pièces Votre climatiseur peut être légèrement diff érent de l'illustration ci-dessus en fonction de votre modèle. Principaux composants 09/12/18/24T Filtre à air Filtre à air (sous le panneau) (sous le panneau) Lame de débit d’air (haut et bas) Lame de débit d’air (gauche et droit)

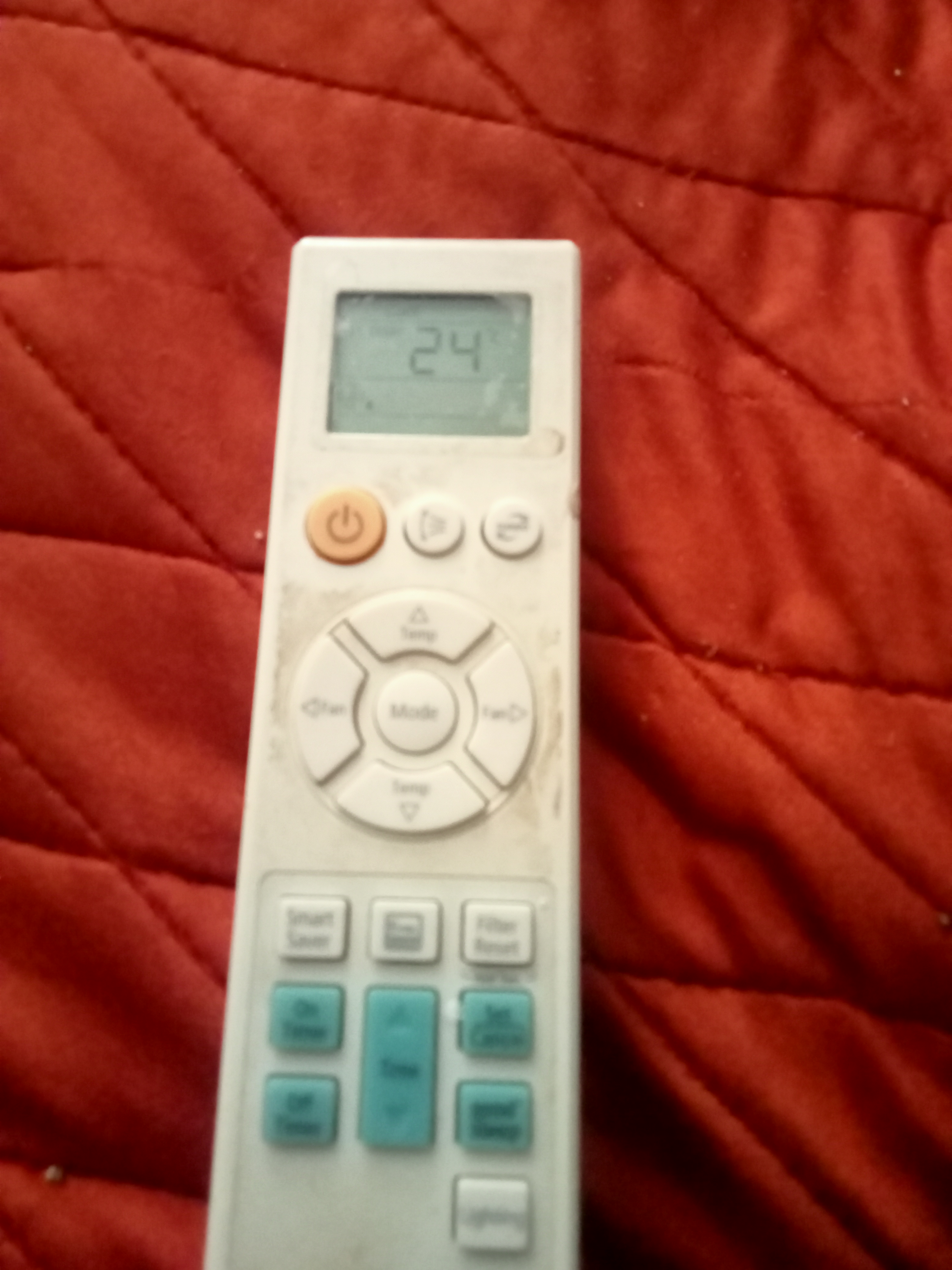

- Page 7 Vérification télécommande • Dirigez la télécommande vers le récepteur de l'unité intérieure. • L orsque vous appuyer correctement sur la touche de la télécommande, vous entendrez le bip sonore de l’unité intérieure et un indicateur de transmission ( ) apparaitra sur l’ é cran de la télécommande. Touches de la télécommande Écran de la télécommande Smart Saver e mode ÉCO permet de réduire la valeur maximale de consommation d’...
