SERVICE MANUAL
Ver 1.0 2001. 05
• HCD-DX30/RG40 is the tuner,
deck, CD and amplifier section in
MHC-DX30/RG40.
AUDIO POWER SPECIFICATIONS:
(HCD-RG40 USA models only)
POWER OUTPUT AND TOTAL
HARMONIC DISTORTION:
with 6 ohm loads both channels driven, from
120 – 10,000 Hz; rates 100 watts per channel
minimum RMS power, with no more than 10%
total harmonic distortion from 250 milliwatts to
rated output.
Total harmonic distortion less than 0.07%
(6 ohms at 1 kHz, 50 W)
Amplifier section
US, Canadian models:
HCD-RG40
Continuous RMS power output (reference)
100 + 100 watts (6 ohms
at 1 kHz, 10% THD)
Total harmonic distortion less than 0.07%
(6 ohms at 1 kHz, 50 W)
AEP models:
HCD-RG40
DIN power output (rated) 65 + 65 watts
(6 ohms at 1 kHz, DIN)
Continuous RMS power output (reference)
80 + 80 watts (6 ohms at
1 kHz, 10% THD)
Music power output (reference)
160 + 160 watts (6 ohms
at 1 kHz, 10% THD)
Sony Corporation
9-873-149-01
2001E1600-1
Home Audio Company
© 2001.5
Shinagawa Tec Service Manual Production Group
HCD-DX30/RG40
Photo : HCD-DX30
CD
Section
Tape deck
Section
SPECIFICATIONS
Other models:
HCD-DX30
The following measured at AC 120, 220, 240 V
50/60 Hz
DIN power output (rated) 100 + 100 watts
Continuous RMS power output (reference)
Inputs
MD/VIDEO (AUDIO) IN (phono jacks):
GAME (AUDIO) IN (phono jack):
MIC (mini jack):
Outputs
PHONES (stereo mini jack):
FRONT SPEAKER:
SURROUND SPEAKER (MHC-RG60 only):
Model Name Using Similar Mechanism
CD Mechanism Type
Base Unit Name
Optical Pick-up Name
Model Name Using Similar Mechanism
CD player section
System
Laser
(6 ohms at 1 kHz, DIN)
Laser output
120 + 120 watts (6 ohms
at 1 kHz, 10% THD)
voltage 450/250 mV,
impedance 47 kilohms
Frequency response
voltage 450 mV,
Wavelength
impedance 47 kilohms
Signal-to-noise ratio
sensitivity 1 mV,
Dynamic range
impedance 10 kilohms
CD OPTICAL DIGITAL OUT
(Square optical connector jack, rear panel)
Wavelength
accepts headphones of
Output Level
8 ohms or more
accepts impedance of 6 to
16 ohms
accepts impedance of 6 to
16 ohms

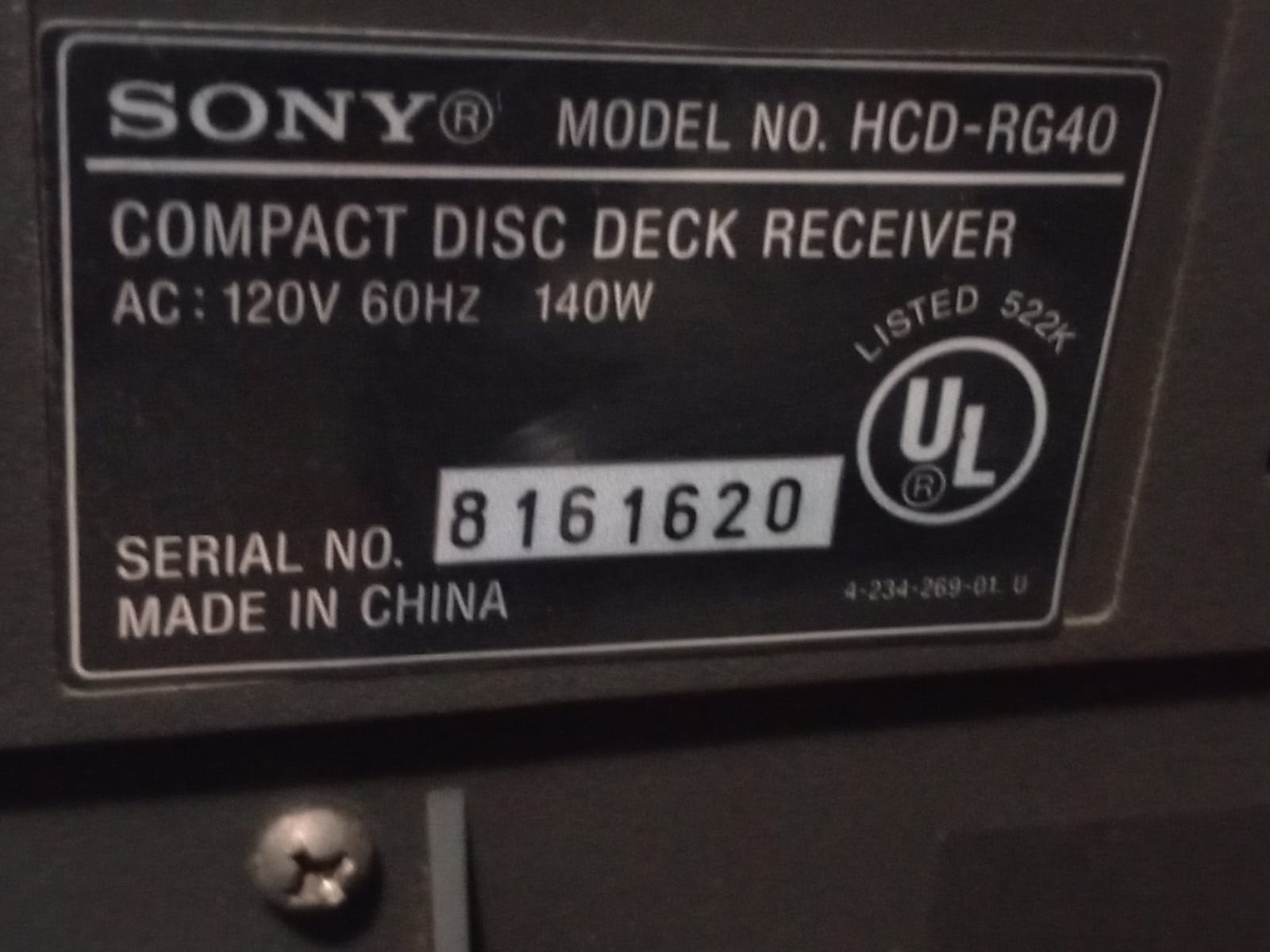

COMPACT DISC DECK RECEIVER
US Model
Canadian Model
AEP Model
HCD-RG40
E Model
Australian Model
HCD-DX30
NEW
CDM58B-K6BD38
BU-K2BD38
KSM-213DCP
NEW
Compact disc and digital
audio system
Semiconductor laser
(λ=780 nm)
Emission duration:
continuous
Max. 44.6 µW*
*This output is the value
measured at a distance of
200 mm from the
objective lens surface on
the Optical Pick-up Block
with 7 mm aperture.
2 Hz – 20 kHz (±0.5 dB)
780 – 790 nm
More than 90 dB
More than 90 dB
660 nm
–18 dBm
— Continued on next page —

Advertisement

Table of Contents
loading

Summary of Contents for Sony HCD-RG40

  • Page 1 • HCD-DX30/RG40 is the tuner, deck, CD and amplifier section in MHC-DX30/RG40. AUDIO POWER SPECIFICATIONS: (HCD-RG40 USA models only) POWER OUTPUT AND TOTAL HARMONIC DISTORTION: with 6 ohm loads both channels driven, from 120 – 10,000 Hz; rates 100 watts per channel...
  • Page 2: Leakage Test

    LES COMPOSANTS IDENTIFÉS PAR UNE MARQUE 0 SUR LES DIAGRAMMES SCHÉMATIQUES ET LA LISTE DES PIÈCES SONT CRITIQUES POUR LA SÉCURITÉ DE FONCTIONNEMENT. NE REMPLACER CES COMPOSANTS QUE PAR DES PIÈSES SONY DONT LES NUMÉROS SONT DONNÉS DANS CE MANUEL OU DANS LES SUPPÉMENTS PUBLIÉS PAR SONY.
  • Page 3: Table Of Contents

    NOTES ON HANDLING THE OPTICAL PICK-UP BLOCK OR BASE UNIT The laser diode in the optical pick-up block may suffer electrostatic break-down because of the potential difference generated by the charged electrostatic load, etc. on clothing and the human body. During repair, pay attention to electrostatic break-down and also use the procedure in the printed matter which is included in the repair parts.
  • Page 4: Service Note

    HCD-DX30/RG40 SECTION 1 SERVICE NOTE...
  • Page 5: General

    SECTION 2 GENERAL Main unit 1 2 3 4 AUDIO jacks ed MD (VIDEO) qg CD qs MIC jack* CD SYNC wf MIC LEVEL control* Deck A wl MOVIE EQ 9 Deck B w; MUSIC EQ 6 DIRECTION* P FILE qa DISC 1 –...
  • Page 6: Remote Control

    HCD-DX30/RG40 Remote Control CD qj CLEAR 6 CLOCK/TIMER SELECT 2 CLOCK/TIMER SET 3 D.SKIP ql EFFECT ON/OFF qa ENTER qf GAME qk Setting the time Turn on the system. Press CLOCK/TIMER SET on the remote. Proceed to step 5 when “CLOCK” appears in the display.
  • Page 7: Disassembly

    Note : Disassemble the unit in the order as shown below. Case (Top) CD door Front panel section Note : Follow the disassembly procedure in the numerical order given. 3-1. CASE (TOP) Case (Top) 6 Two screws (Case 3 TP2) Case (Side-L) 7 Screw (Case 3 TP2) 9 Screw...
  • Page 8 HCD-DX30/RG40 3-2. CD DDOR CD mechanism deck (CDM58B) 1 Turn the pulley to the direction of arrow. Front panel side pulley 3-3. FRONT PANEL SECTION CD mechanism deck (CDM58B) 2 Connector 10p (CN701) 4 Screw (+BVTP 3 × 10) qa Three screws (+BVTP 3 × 6 ) CD door 2 Pull-out the disc tray.
  • Page 9 HCD-DX30/RG40 3-4. TAPE MECHANISM DECK 1 Six screws (+BVTP 2.6 × 8) 2 Tape mechanism deck 3-5. PANEL BOARD 6 Panel board 4 Connector 13p (CN712) 2 Vol knob ring 5 Cut the seven melted-connection points with a cutting plier. 1 Volume knob Note: When attching the panel board, refer to "Service Note"...
  • Page 10 HCD-DX30/RG40 3-6. KEY BOARD 3-7. SUB TRANS BOARD, TRANS BOARD, SENSOR BOARD AND VIDEO OUT BOARD w; Video out board qs Cover (Duct) qd Sensor board qa Screw 6 Two screws (+BVTP 3 × 10) (+BVTT 4 × 6) Trans board 5 Connector 13P (CN915) 7 Two screws (+BVTT 4 ×...
  • Page 11 HCD-DX30/RG40 3-8. MAIN BOARD AND POWER BOARD 7 Heat sink 6 Two screws (+BVTT 3 × 6) 4 Three screws (+BVTT 3 × 6) Main board 5 Power board 3 Two screws (+BVTP 3 × 16) 2 Main board 1 Two screws (+BVTT 3 × 6) 3-9.
  • Page 12 HCD-DX30/RG40 3-10. DRIVER BOARD, MOTOR BOARD AND ADDRESS SENSOR BOARD q; Screw (+PTPWH 2.6 × 8) 4 Two screws (+BVTP 2.6 × 8) 8 Motor board 6 Wire (flat type) 8p (CN721) 5 Remove the two solderings of motor. qs Screw (+BVTP 2.6 × 8) qa Tray 7 Connector 4p (CN722) qd Address sensor board...
  • Page 13: Test Mode

    [MC Cold Reset] • The cold reset clears all data including preset data stored in the RAM to initial conditions. Execute this mode when returning the set to the customer. Procedure: 1. Press three buttons x , ENTER , and ?/1 simultaneously. 2.
  • Page 14 HCD-DX30/RG40 [MC Test Mode] • This mode is used to check operations of the respective sections of Amplifier, TUNER, CD and Tape. Procedure: Press the ?/1 button to turn on the set. Press the three buttons of x , ENTER and DISC 3 simultaneously.
  • Page 15 [Aging Mode] This mode can be used for operation check of CD section and tape deck section. • If an error occurred: The aging operation stops and display status. • If no error occurs: The aging operation continues repeatedly. 1. Operating method of Aging Mode Turn on the main power and select “CD”...
  • Page 16 HCD-DX30/RG40 2) Operation during aging mode In the aging mode, the program is executed in the following sequence. (1) The disc tray opens and closes. (2) The mechanism accesses DISC 2 and makes an attempt to read TOC. However, since there are no discs, a message “CD2 NO DISC”...
  • Page 17: Electrical Adjustments

    FM Tuned Level Adjustment FM RF Signalgenerator 75 Ω coaxial Carrier frequency : 98 MHz Modulation : AUDIO 1 kHz, 75 kHz deviation (100%) : 28 dB (at 75 Ω open) Output level Procedure: Supply a 98 MHz signal at 28 dB from the ANTENNA terminal. Tune the set to 98 MHz.
  • Page 18 HCD-DX30/RG40 Note : Clear RF signal waveform means that the shape “ ◊ ” can be clearly distinguished at the center of the waveform. RF signal waveform VOLT/DIV : 200mV TIME/DIV : 500ns level : 1.45 ± 0.3Vp-p E-F Balance (1 Track jump) Check oscilloscope BD board TP(TEO)
  • Page 19: Diagrams

    THIS NOTE IS COMMON FOR PRINTED WIRING BOARDS AND SCHEMATIC DIAGRAMS. (In addition to this, the necessary note is printed in each block.) Note on Schematic Diagram: • All capacitors are in F unless otherwise noted. pF: 50 WV or less are not indicated except for electrolytics and tantalums.
  • Page 20: Circuit Board Location

    HCD-DX30/RG40 6-1. CIRCUIT BOARD LOCATION ADDRESS SENSOR board DRIVER board SUB TRANS board TRANS board PANEL board KEY board • WAVEFORMS – BD BOARD – IC101 yj IC101 ra CD PLAY MODE CD PLAY MODE 6.4Vp-p 59ns (16.9344MHz) IC101 ta IC101 el CD PLAY MODE CD PLAY MODE...
  • Page 21: Block Diagrams Tuner/Cd Section

    6-2. BLOCK DIAGRAMS TUNER/CD SECTION EXCEPT US,CND,AEP MODEL TM101 FE101 ANT IN IF OUT FM 75Ω OSC OUT US,CND MODEL ONLY FE101 IF OUT ANT IN JR109 F OUT AEP MODEL ONLY FE101 ANT IN IF OUT OSC OUT RB101 OPTICAL PICK-UP BLOCK RF AMP...
  • Page 22: Main Section

    HCD-DX30/RG40 MAIN SECTION TUNER L-CH SECTION LOUT SECTION JK301 L-CH MD IN R-CH JK705 VIDEO US,CND,AEP VIDEO AMP CN713 MODEL IC704 VIDEO J704 VIDEO GAME AUDIO RV709 LEVEL J702 IC702 IC702 Q711 PB/REQ EQ AMP LIMITER IC201 CH1/A PRE OUT CH1/B Q217 Q226...
  • Page 23: Schematic Diagram Main Section (1/4)

    HCD-DX30/RG40 6-3. SCHEMATIC DIAGRAM MAIN SECTION (1/4) • See page 20 for Wavefoms. • See page 42 for IC Block Diagrams. DX30 (Page 24) IC B/D IC B/D (Page 25)
  • Page 24: Schematic Diagram Main Section (2/4)

    HCD-DX30/RG40 6-4. SCHEMATIC DIAGRAM MAIN SECTION (2/4) • See page 43 for IC Block Diagrams. IC B/D (Page 23) (Page 25) (Page 26)
  • Page 25: Schematic Diagram Main Section (3/4)

    HCD-DX30/RG40 6-5. SCHEMATIC DIAGRAM MAIN SECTION (3/4) (Page 23) (Page 24) (Page 26) (Page 31)
  • Page 26: Schematic Diagram Main Section (4/4)

    HCD-DX30/RG40 6-6. SCHEMATIC DIAGRAM MAIN SECTION (4/4) • See page 20 for Wavefoms. • See page 40 for IC Pin Function Description. (Page 24) (Page 33) (Page 25) (Page 37) (Page 29) (Page 31)
  • Page 27: Printed Wiring Board Main Section

    6-7. PRINTED WIRING BOARD MAIN SECTION • See page 20 for Circuit Boards Location. MAIN BOARD IC401 PANEL BOARD CN711 (Page 32) DX30 TAPE DECK BLOCK SUPPLIED WITH THE ASSEMBLED BLOCK DX30 A DECK PLAYBACK L-CH R-CH IC201 B DECK RECORD/PLAYBACK/ERASE L-CH DX30...
  • Page 28: Printed Wiring Board Bd Section

    HCD-DX30/RG40 6-8. PRINTED WIRING BOARD BD SECTION (VC) (RF) TP(D GND) TP(TE0) TP(FE0) TP(FE1) TP(AGC CON) (XPCK) CN102 (Page 27) • Semiconductor Location Ref. No. Location IC101 IC102 IC103 Q101...
  • Page 29: Schematic Diagram Bd Section

    HCD-DX30/RG40 6-9. SCHEMATIC DIAGRAM BD SECTION • See page 20 for Wavefoms. • See page 43, 44 for IC Block Diagrams. IC B/D IC B/D IC B/D (4/4) CN102 (Page 26)
  • Page 30: Printed Wiring Board Power Amp Section

    HCD-DX30/RG40 6-10. PRINTED WIRING BOARD POWER AMP SECTION • See page 20 for Circuit Boards Location. POWER AMP BOARD DX30 MAIN BOARD CN402 (Page 27) MAIN BOARD CN403 (Page 27) IC501 AEP,KR DX30 SENSOR BOARD AEP,KR (11) TRANS BOARD CN915 (Page 38) •...
  • Page 31: Schematic Diagram Power Amp Section

    6-11. SCHEMATIC DIAGRAM POWER AMP SECTION 2 : C502,552 470p : RG40 1000p : DX30 RG40 DX30 3 : R504,554 AEP,KR 33k : RG40 56k : DX30 DX30 AEP,KR CN506 DX30 DX30 Q582,583 OVER HEAT DETECTOR DX30 Q584 : FAN ON SWITCH C544 1000 (3/4)
  • Page 32: Printed Wiring Board Panel Section

    HCD-DX30/RG40 6-12. PRINTED WIRING BOARD PANEL SECTION • See page 20 for Circuit Boards Location. PANEL BOARD MAIN BOARD CN701 (Page 27) J701,702 (FLUORESCENT INDCATOR TUBE) IC701 DX30 DX30 DX30 KEY BOARD CN715 (Page 34) S701,702,722-725 SENS701 DX30 IC702 DX30 (11) 1-681-446- VIDEO OUT BOARD...
  • Page 33: Schematic Diagram Panel Section

    HCD-DX30/RG40 6-13. SCHEMATIC DIAGRAM PANEL SECTION • See page 20 for Wavefoms. • See page 41 for IC Pin Function Description. 4 .9 3 .1 (Page 26) (Page 35)
  • Page 34: Printed Wiring Board Key Section

    HCD-DX30/RG40 6-14. PRINTED WIRING BOARD KEY SECTION • See page 20 for Circuit Boards Location. KEY BOARD PANEL BOARD CN712 (Page 32) • Semiconductor Location Ref. No. Location D707 D708 D709 D710 Q707 Q708 Q709 Q710 DX30 (11) 1-681-447- S704-721,726-738...
  • Page 35: Schematic Diagram Key Section

    HCD-DX30/RG40 6-15. SCHEMATIC DIAGRAM KEY SECTION (Page 33)
  • Page 36: Printed Wiring Board Driver Section

    HCD-DX30/RG40 6-16. PRINTED WIRING BOARD DRIVER SECTION • See page 20 for Circuit Boards Location. (Page 27)
  • Page 37: Schematic Diagram Driver Section

    6-17. SCHEMATIC DIAGRAM DRIVER SECTION • See page 43 for IC Block Diagrams. IC B/D HCD-DX30/RG40 (4/4) (Page 26)
  • Page 38: Printed Wiring Board Trans Section

    HCD-DX30/RG40 6-18. PRINTED WIRING BOARD TRANS SECTION • See page 20 for Circuit Boards Location. TRANS BOARD SP,E,AR,E51 US,CND,MX,KR VOLTAGE SELECTOR US,CND,SP,E,AR,E51 AEP,SP,E,AR,E51 SP,E,AR,E51 SP,E,AR,E51,AUS EXCEPT SP,E,AR,E51 POWER TRANSFORMER MX,KR US,CND SUB TRANS BOARD POWER TRANSFORMER IC901 SP,E,AR,E51 EXCEPT SP,E,AR,E51 SP,E,AR,E51 EXCEPT SP,E,AR,E51...
  • Page 39: Schematic Diagram Trans Section

    HCD-DX30/RG40 6-19. SCHEMATIC DIAGRAM TRANS SECTION (Page 31)
  • Page 40: Ic Pin Function Description

    HCD-DX30/RG40 6-20. IC PIN FUNCTION DESCRIPTION • MAIN BOARD IC401 M30622MCA-B23FP (MASTER CONTROL) Pin No. Pin Name Description S-OUT Serial data output the display control. S-CLK Serial clock output from main controller. S-BSY Busy signal input from the display control. “L” : busy REMOTE IN Pemoto commander input.
  • Page 41 • PANEL BOARD IC701 UPD780232GC-031-8BT (DISPLAY CONTROL) Pin No. Pin Name — Power supply.(+5V) — Connected to ground. System clock output terminal.(5MHz) System clock input terminal.(5MHz) RESET Reset signal input from main controller. S-CLK Serial clock input from main controller. S-IN S-OUT SBSY...
  • Page 42: Ic Block Diagrams

    HCD-DX30/RG40 6-21. IC BLOCK DIAGRAMS IC101 BA1450 (MAIN BOARD) VREG IC102 LC72130 (MAIN BOARD) SWALLOW COUNTER 1/16.1/17 4bits REFERENCE DIVIDER REFERENCE DIVIDER DATA SHIFT REGISTER I / F AM IF DECODER DRIVER COMP POWER RESET SWALLOW COUNTER 1/16.1/17 4bits PHASE DETECTOR CHARGE PUMP LATCH I / F...
  • Page 43 IC201 TA8189N (MAIN BOARD) METAL TAPE A CH2/A CH2/B /TAPE B – VREF1 IREF – CH1/A CH1/B METAL GND1 IC101 CXD2587Q (BD BOARD) ERROR DIGITAL CORRECTOR LRCK PCMD INTERFACE EMPH XVDD XTAI TIMING LOGIC XTAO XVSS AVDD1 AOUT1 AIN1 LOUT1 SUBCODE AVSS1 PROCESSOR...
  • Page 44 HCD-DX30/RG40 IC102 BA5974P (BD BOARD) INTERFACE INTERFACE INTERFACE IC103 CXA2568M-T (BD BOARD) APC PD AMP HOLD AGCVTH VREF RF SUMMING AMP VC BUFFER MUTE LC/PD LD_ON APC LD AMP HOLD_SW AGCCONT (50%/30% OFF) RF_BOT RFTC RF_EQ_AMP RF_1 ERROR AMP FOCUS TRACKING ERROR AMP LEVEL SHIFT...
  • Page 45: Exploded Views

    NOTE: • -XX, -X mean standardized parts, so they may have some differences from the original one. • Items marked “*” are not stocked since they are seldom required for routine service. Some delay should be anticipated when ordering these items.
  • Page 46: Front Panel Section

    HCD-DX30/RG40 7-2. FRONT PANEL SECTION * For service only (Be sure to refer to "Service note" on page 4.) Ref. No. Part No. Description 4-234-015-01 VOL KNOB RING 4-234-019-01 VOLUME KNOB (RG40) 4-234-019-11 VOLUME KNOB (DX30) X-4953-759-1 CASSETTE WINDOW R ASSY (DX30) X-4953-888-1 CASSETTE WINDOW L ASSY (RG40) X-4953-760-1 CASSETTE WINDOW L ASSY (DX30) X-4953-889-1 CASSETTE WINDOW R ASSY (RG40)
  • Page 47: Main Board Section

    7-3. MAIN BOARD SECTION not supplied Ref. No. Part No. Description 1-773-049-11 WIRE (FLAT TYPE) (17 CORE) A-4476-795-A MAIN BOARD, COMPLETE (DX30:SP) A-4476-808-A MAIN BOARD, COMPLETE (DX30:AUS) A-4725-715-A MAIN BOARD, COMPLETE (DX30:KR) A-4725-995-A MAIN BOARD, COMPLETE (DX30:AR,E,E51,MX) A-4726-015-A MAIN BOARD, COMPLETE (DX30:TH) A-4726-743-A MAIN BOARD, COMPLETE (RG40:AEP) A-4726-751-A MAIN BOARD, COMPLETE (RG40:US,CND) * 103...
  • Page 48: Cd Mechanism Deck Section

    HCD-DX30/RG40 7-4. CD MECHANISM DECK SECTION Ref. No. Part No. Description 4-933-134-11 SCREW (+PTPWH M2.6X8) 4-221-679-01 CAM (RELAY) 4-231-452-01 TABLE (NEW) 4-221-686-01 LEVER (CHANGE) 4-221-676-01 TRAY 4-933-134-51 SCREW (+PTPWH 2.6X8) 1-675-910-14 MOTOR BOARD 4-951-620-01 SCREW (2.6X8), +BVTP 1-791-983-11 WIRE (FLAT TYPE) (8 CORE) 1-675-911-14 ADDRESS SENSOR BOARD 1-675-912-14 DRIVER BOARD X-4952-608-1 CAM (U/D) ASSY...
  • Page 49: Electrical Parts List

    NOTE: • Due to standardization, replacements in the parts list may be different from the parts specified in the diagrams or the components used on the set. • -XX, -X mean standardized parts, so they may have some difference from the original one.
  • Page 50 HCD-DX30/RG40 DRIVER Ref. No. Part No. Description R111 1-216-121-11 RES-CHIP R113 1-216-121-11 RES-CHIP R114 1-216-073-00 RES-CHIP R116 1-216-001-00 METAL CHIP R117 1-216-049-11 RES-CHIP R118 1-216-025-11 RES-CHIP R119 1-216-059-00 METAL CHIP 2.7K R123 1-216-073-00 RES-CHIP R124 1-216-097-11 RES-CHIP 100K R131 1-216-033-00 METAL CHIP R143 1-216-103-00 METAL CHIP 180K...
  • Page 51 Ref. No. Part No. Description S709 1-762-875-21 SWITCH, KEYBOARD(v) S710 1-762-875-21 SWITCH, KEYBOARD(V) S711 1-762-875-21 SWITCH, KEYBOARD(GROOVE) S712 1-762-875-21 SWITCH, KEYBOARD(KARAOKE PON) (DX30) S713 1-762-875-21 SWITCH, KEYBOARD(m -) S714 1-762-875-21 SWITCH, KEYBOARD(.) S715 1-762-875-21 SWITCH, KEYBOARD(x) S716 1-762-875-21 SWITCH, KEYBOARD(gG) S717 1-762-875-21 SWITCH, KEYBOARD(X) S718...
  • Page 52 HCD-DX30/RG40 MAIN Ref. No. Part No. Description C179 1-162-970-11 CERAMIC CHIP 0.01uF C180 1-162-970-11 CERAMIC CHIP 0.01uF C181 1-126-961-11 ELECT 2.2uF C182 1-162-924-11 CERAMIC CHIP 56PF C183 1-162-924-11 CERAMIC CHIP 56PF C184 1-126-961-11 ELECT 2.2uF C186 1-126-964-11 ELECT 10uF C187 1-162-970-11 CERAMIC CHIP 0.01uF C201...
  • Page 53 Ref. No. Part No. Description C350 1-165-128-11 CERAMIC CHIP 0.22uF C351 1-162-964-11 CERAMIC CHIP 0.001uF C351 1-162-962-11 CERAMIC CHIP 470PF C352 1-162-964-11 CERAMIC CHIP 0.001uF C352 1-162-962-11 CERAMIC CHIP 470PF C356 1-126-963-11 ELECT 4.7uF C360 1-164-156-11 CERAMIC CHIP 0.1uF C361 1-107-721-11 ELECT 4.7uF C362...
  • Page 54 HCD-DX30/RG40 MAIN Ref. No. Part No. Description D374 8-719-988-61 DIODE 1SS355TE-17 D383 8-719-988-61 DIODE 1SS355TE-17 D601 8-719-988-61 DIODE 1SS355TE-17 D602 8-719-988-61 DIODE 1SS355TE-17 D661 8-719-988-61 DIODE 1SS355TE-17 D662 8-719-988-61 DIODE 1SS355TE-17 D663 8-719-988-61 DIODE 1SS355TE-17 D664 8-719-988-61 DIODE 1SS355TE-17 D665 8-719-988-61 DIODE 1SS355TE-17 D666 8-719-988-61 DIODE 1SS355TE-17...
  • Page 55 Ref. No. Part No. Description JR603 1-216-864-11 METAL CHIP JR606 1-216-864-11 METAL CHIP JR607 1-216-864-11 METAL CHIP JR609 1-216-864-11 METAL CHIP JR633 1-216-864-11 METAL CHIP JR634 1-216-864-11 METAL CHIP JR635 1-216-864-11 METAL CHIP JR636 1-216-864-11 METAL CHIP JR637 1-216-864-11 METAL CHIP JR638 1-216-864-11 METAL CHIP JR639...
  • Page 56 HCD-DX30/RG40 MAIN Ref. No. Part No. Description R112 1-216-829-11 METAL CHIP 4.7K R113 1-216-829-11 METAL CHIP 4.7K R114 1-216-829-11 METAL CHIP 4.7K R115 1-216-833-11 METAL CHIP R116 1-216-809-11 METAL CHIP R117 1-216-845-11 METAL CHIP 100K R118 1-216-809-11 METAL CHIP R119 1-216-833-11 METAL CHIP R120 1-216-833-11 METAL CHIP...
  • Page 57 Ref. No. Part No. Description R263 1-216-833-11 METAL CHIP R264 1-216-833-11 METAL CHIP R265 1-218-917-11 RES-CHIP 820K R266 1-218-917-11 RES-CHIP 820K R270 1-216-813-11 METAL CHIP R271 1-216-857-11 METAL CHIP R272 1-216-857-11 METAL CHIP R273 1-216-823-11 METAL CHIP 1.5K R274 1-216-823-11 METAL CHIP 1.5K R275 1-216-829-11 METAL CHIP...
  • Page 58 HCD-DX30/RG40 MAIN MOTOR Ref. No. Part No. Description R619 1-216-809-11 METAL CHIP R620 1-216-813-11 METAL CHIP R621 1-216-813-11 METAL CHIP R622 1-216-809-11 METAL CHIP R623 1-216-809-11 METAL CHIP R624 1-216-809-11 METAL CHIP R625 1-216-833-11 METAL CHIP R626 1-216-809-11 METAL CHIP R627 1-216-809-11 METAL CHIP R628...
  • Page 59 Ref. No. Part No. Description A-4476-797-A PANEL BOARD, COMPLETE ********************** A-4725-721-A PANEL BOARD, COMPLETE (DX30:KR) ********************** A-4725-982-A PANEL BOARD, COMPLETE (DX30:TH) ********************** A-4726-035-A PANEL BOARD, COMPLETE (RG40) ********************** 7-685-872-09 SCREW +BVTT 3X8 (S) < CAPACITOR > C701 1-126-966-11 ELECT 33uF C702 1-126-966-11 ELECT 33uF...
  • Page 60 HCD-DX30/RG40 PANEL Ref. No. Part No. Description < FERRITE BEAD > FB701 1-412-473-41 INDUCTOR < FLUORESCENT INDICATOR > FLD1 1-518-729-11 INDICATOR TUBE, FLUORESCENT < IC > IC701 6-800-220-01 IC uPD780232GC-031-8BT IC702 8-759-710-97 IC NJM4565M(TE2) (DX30) SEN701 8-759-827-70 IC NJL64H400A-1(g) < JACK > J701 1-691-293-21 JACK(PHONES)(VIDEO/AUDIO IN PUT) J702...
  • Page 61 Ref. No. Part No. Description A-4725-717-A POWER AMP BOARD, COMPLETE (DX30:KR) *************************** A-4725-997-A POWER AMP BOARD, COMPLETE *************************** A-4726-735-A POWER AMP BOARD, COMPLETE (RG40:AEP) *************************** A-4726-753-A POWER AMP BOARD, COMPLETE *************************** A-4726-019-A POWER AMP BOARD, COMPLETE (DX30:TH) *************************** A-4476-801-A POWER AMP BOARD, COMPLETE *************************** <...
  • Page 62 HCD-DX30/RG40 POWER AMP SENSOR Ref. No. Part No. Description 0 R508 1-217-156-00 METAL 0.22 R509 1-260-076-11 CARBON 0 R510 1-217-151-00 METAL 0.22 0 R510 1-217-156-00 METAL 0.22 0 R511 1-212-881-11 FUSIBLE 0 R512 1-202-972-61 FUSIBLE R513 1-249-433-11 CARBON R514 1-249-421-11 CARBON 2.2K R515 1-249-433-11 CARBON...
  • Page 63 Ref. No. Part No. Description 1-681-444-11 TRANS BOARD ************ 1-533-217-11 HOLDER, FUSE < CAPACITOR > C911 1-128-553-11 ELECT 220uF C912 1-126-964-11 ELECT 10uF C913 1-126-968-11 ELECT 100uF C915 1-164-159-11 CERAMIC 0.1uF < CONNECTOR > CN915 1-564-528-11 PLUG, CONNECTOR 13P < DIODE > D911 8-719-200-82 DIODE 11ES2-NTA1B D912...
  • Page 64 HCD-DX30/RG40 REVISION HISTORY Clicking the version allows you to jump to the revised page. Also, clicking the version at the upper right on the revised page allows you to jump to the next revised page. Ver. Date Description of Revision 2001.05...
