Quintezz Full HD Dashcam+ User Manual

USER'S
MANUAL
GB NL FR D
QUINTEZZ FULL HD DASHCAM +
INTRODUCTION
Congratulations on your purchase. Please read all instructions carefully before using
your device.
You can use the QUINTEZZ FULL HD DASHCAM + inside your car to record your drives
and dangerous situations or accidents on the road while driving.
PACKAGE CONTENTS
See illustration I
1. Camera DVR unit
a. POWER : Turn device on/off (Press shortly to turn the device on. Press and hold
to shut it off when not connected to power source) + press shortly to turn on/off
the IR LED lights
b. : Enter/exit the menu
c. OK : Confirm the selected option
d. : Go up in the menu or zoom in digitally x 1/2/3/4
e. : Go down in the menu or zoom out digitally x 1/2/3/4
f. M/ : Mode switching between VIDEO recording/PHOTO recording/ PLAYBACK/
Browse images
g. USB connection
h. 1.5" TFT LTPS screen
i. Microphone
j. Reset : If your device stops working (crashes), you can reset your device and
turn it on again.
k. Micro SD TF card slot
l. IR LED's
m. Lens
n. Speaker
2. Mounting bracket with suction cup
3. 12/24V DC 5V – 700 mA Car charger
4. USB connection cable
G-SENSOR FUNCTION:
When gravity acceleration reaches 8 g (1g = 9.8m/s), the camera will automatically
store the video and protect it against being auto-deleted. You can change this setting
manually if desired.
SOS FUNCTION:
Press M/ (f) shortly to immediately save and lock the video while it's being recorded. shortly to immediately save and lock the video while it's being recorded.
On the micro-SD card, this file will be tagged with SOSxxxxx.
CHARGING
• The device has a built-in Li-ion rechargeable battery that has to be fully charged
and discharged 4 times on battery function to activate the maximum capacity of
the battery. Charging time is about 2 hours maximum.
• The status of the battery is indicated by following symbols:
100% 70% 25%
The red indication light turns on while charging and turns off once the battery has
been fully charged.
• The camera records for approximately 1h when not connected to any power source.
USE OF THE QUINTEZZ FULL HD DASHCAM +
A. MODES
Attention: This menu will not work if PC Camera and/or Mass Storage mode is activated.
VIDEO RECORDING MODE
A camera icon would be shown in the upper left corner of the display��
• When the QUINTEZZ FULL HD DASHCAM + is connected to your cars power
supply, it will start Video recording as soon as the car engine is started. It will stop
recording after the car is stopped.
• When the QUINTEZZ FULL HD DASHCAM + is not connected to the cars power
supply, press the POWER button (a), and press the OK button (c) to start recording.
The unit will automatically be in Video recording mode. Press OK (c) again to stop
recording and save the files automatically.
• Loop recording: During recording, the device will save each video file every 1, 2 or
3 minutes automatically. When the micro SD card is full, the device will delete the
oldest video files automatically one by one.
Note:
The infrared video recording function can be turned on manually in case of low-light
circumstances if necessary. The display will show the following symbol:
PHOTO MODE
A photo icon would be shown in the upper left corner of the display��
• Press the M/ M/ - button (f) 1x if you want to make pictures instead of recordings. button (f) 1x if you want to make pictures instead of recordings.
• Press the OK button (c) every time you want to take a picture.
All manuals and user guides at all-guides.com
DECLARATION OF CONFORMITY
Hereby,
We, the undersigned
Company: TE-GROUP nv
Address: Kapelsestraat 61, 2950 Kapellen - BELGIUM
declare, that the following equipment:
Quintezz FULL HD Dashcam+
Product Name: Quintezz EC -Q35
Product Type: Dashboard camera AC/DC compressor cooler / freezer
Conforms with the following requirements:
Complies with the essential requirements, which are specified in the directive 2004/108/EC on the approximation of the
laws on the Member States relating to electromagnetic compatibility.
EN 60335-2-24: 2003 + A11: 2004 + A1: 2005 + A2: 2007
This product has been tested against following
EN 60335-1: 2002 + A11: 2004 + A1: 2004 + A12: 2006 + A2: 2006
standards and specifications, applying versions
valid on June 2013:
EN 55014-1: 2006
EN 55022:2010
EN 55024:2010
EN 61000-3-2: 2006
EN 55014-2: 1997 + A1: 2001
EN 61000-3-3: 1995 + A1: 2001 + A2: 2005
------------------- Manual/FULL HD-Dashcam/09-13/V02 ---------------------
Copyright©Quintezz
GB
Charging options:
Connect the device to a computer/laptop using the USB connection cable (4). OR
Plug the device into the included car charger (3) for use in car or truck.
As soon as the car engine turns on, the device will start recording. The QUINTEZZ
FULL HD DASHCAM + will now also be charged while recording. When the car charger
is disconnected from the unit, the QUINTEZZ FULL HD DASHCAM + will shut down
automatically and save the files.
Caution:
• With low battery, the QUINTEZZ FULL HD DASHCAM + will enter a protection mode.
Please charge the battery to ensure you can turn on the device and continue to use it.
• QUINTEZZ FULL HD DASHCAM + can only be used with the supplied 5V (12/24V) car
power supply. Any other power supply may cause errors and/or permanent damage to
the device.
USING MICRO SD CARD (TF) (not included, optionally available)
See illustration II
• Insert your micro SD card into the SD slot until it clicks into place.
• To remove the micro SD Card, press the card lightly. It is partially ejected allowing
you to pull the card out.
• With no card in the SD slot, the display will inform you with an 'Insert micro SD
card' message.
Note:
1. We recommend using a 8GB SDHC micro card (or higher) with class 10, 15 MB/s
writing (or higher).
2. Without SD card, the device will NOT work� Without SD card, the device will NOT work�
3. If the micro SD card is inserted in a wrong way (difficult to insert), it may damage
the device and the memory card.
4. The device will automatically set up the micro SD-card after it's been inserted.
VIDEO *
MICRO 1920xFHD 4032x3024
1440 x1080i 1280x 720p
SD CARD 1080p
32GB 225 min 185 min 252 min
16 GB 112 min 92 min 126 min
8GB 56 min 46 min 63 min
* Depends on the brand, model and type (class) of the micro SD card�� Data are appro�imate�� �o rights micro SD card�� Data are appro�imate�� �o rights SD card�� Data are appro�imate�� �o rights
reserved for these data's��
MOUNTING
See illustration III
• Slide the QUINTEZZ FULL HD DASHCAM + (1) into the mounting bracket (2).
• Moisten the suction cup, place it on the inside of your windshield and close the cup
using the lever. We recommend placing the QUINTEZZ FULL HD DASHCAM + on
the right side of the rear view mirror.
0%
• Adjust the bracket by using the adjustment knobs.
• Make sure the camera is mounted horizontal for the best view.
• Connect the car charger (3) to the car lighter for power.
PC CAMERA MODE
• You can connect the QUINTEZZ FULL HD DASHCAM + to your PC by using the supplied
USB cable. You can also use it to backup or playback files/videos on your PC.
• Press the & buttons (d-e) to choose the mode and then press OK (c): buttons (d-e) to choose the mode and then press OK (c):
- Mass storage (USB mode) : It is a computer interface between a computer and Mass storage (USB mode) : It is a computer interface between a computer and : It is a computer interface between a computer and
a digital camera which shows the digital camera as a removable disk drive
attached to the computer.
- PC Camera: A webcam is a : A webcam is a video camera which feeds its images in real time to a
computer or computer network via USB.
You don't need to install drivers to use the HD DASHCAM + with your PC because these
are already installed by Windows/Macintosh in the Windows/Macintosh pack.
You should connect the HD DASHCAM + as following :
1. Make sure the battery is charged.
2. Only use the SUPLLIED USB cable.
3. Turn the DASHCAM ON.
4. Connect the USB cable with the DASHCAM + before connecting it to the PC.
5. Select "MASS STORAGE"on the DASHCAM and press the OK button (c).
)
6. The driver will now install itself and in the folder "My computer" on your desktop
you will see a new (hard)disk (it is possible that a window will appear in which you
can indicate how you would like to view the files). The PC camera driver will be
installed separately when PC Camera is selected.
7. You can now see all files in the folder and double-click them to watch the videos
using the standard Windows Media Player or Apple Quicktime (you can select

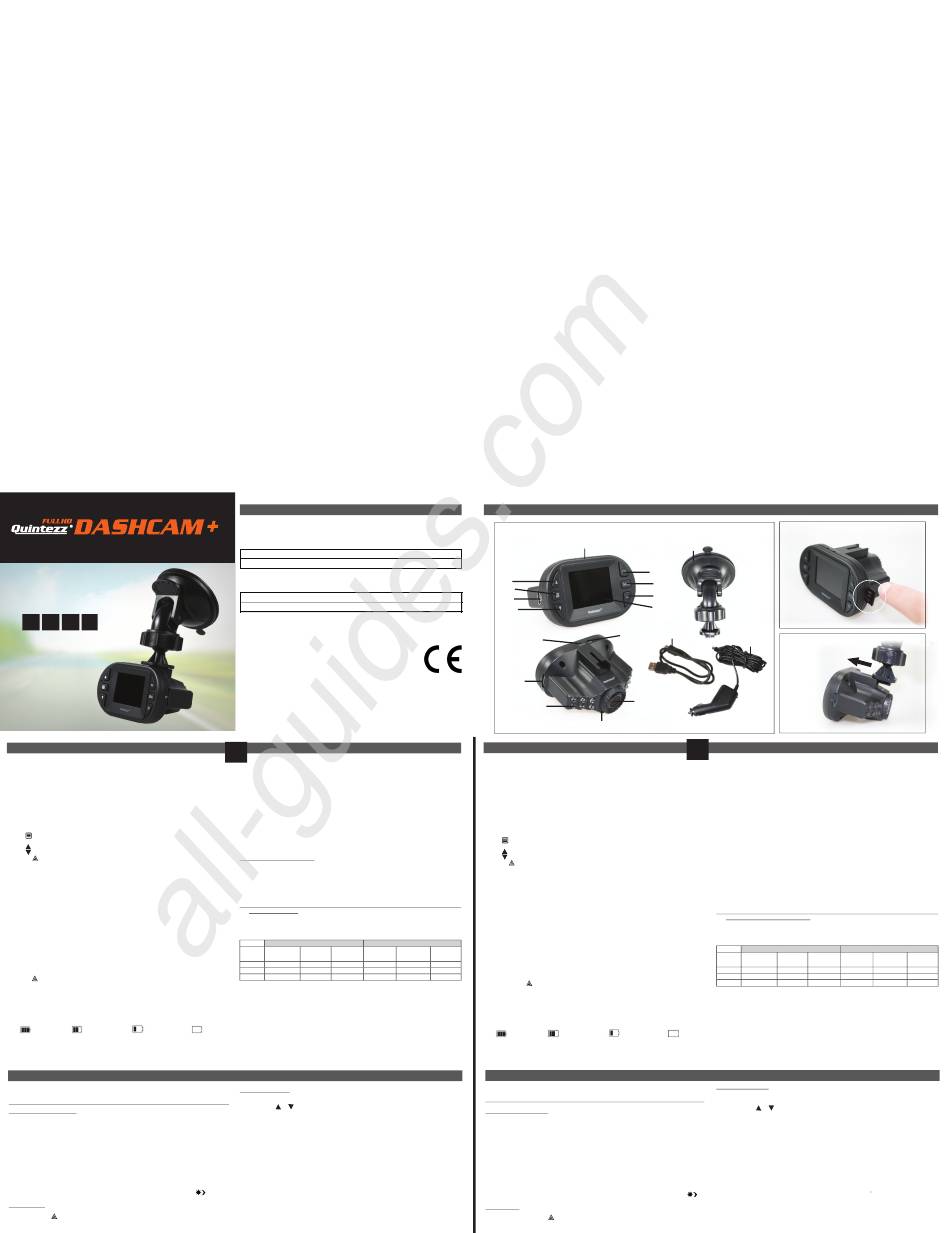

ILLUSTRATIONS
ILLUSTRATION I
d
b
g
e
j
k
l
QUINTEZZ FULL HD DASHCAM +
INLEIDING
Gefeliciteerd met uw aankoop. Gelieve alle instructies aandachtig te lezen voordat u
OR
het apparaat gebruikt.
U kunt de QUINTEZZ FULL HD DASHCAM + in uw auto gebruiken om uw ritten en
gevaarlijke situaties en ongevallen op de weg tijdens het rijden op te nemen.
INHOUD VAN HET PAKKET
Zie afbeelding I
1. Camera DVR-systeem
a. AAN/UIT: apparaat in- en uitschakelen (1x kort indrukken om aan te zetten apparaat in- en uitschakelen (1x kort indrukken om aan te zetten
en ingedrukt houden om uit te schakelen wanneer het apparaat niet op een
stroombron aangesloten is) + IR LED lampen aan- en uitschakelen (kort
indrukken)
b. : in/uit het menu gaan
c. OK: de geselecteerde optie bevestigen de geselecteerde optie bevestigen
d. : omhoog in menu en voor 1/2/3/4 x digitaal inzoomen omhoog in menu en voor 1/2/3/4 x digitaal inzoomen
e. : omlaag in menu en voor 1/2/3/4 x digitaal uitzoomen
f. M/ : mode omschakelen tussen VIDEO-opnamen/FOTO-opnamen/AFSPELEN/
Foto's bekijken
g. USB aansluiting
h. 1.5" TFT LTPS scherm
i. Microfoon
j. Reset : als het toestel blokkeert (crash), kunt u een reset uitvoeren om het
toestel te herstarten
k. Micro SD TF kaartsleuf
l. IR LED's
m. Lens
n. Luidspreker
2. Monteerhouder met zuignap
3. 12/24V DC 5V – 700 mA autolader
4. USB-aansluitkabel
IMAGE *
G-SENSOR FUNCTIE:
2592x1944 2048X1536
Wanneer de zwaartekracht versnelling 8g (1g = 9.8m/s) bereikt, zal de camera auto-
12MP 5MP 3MP
matisch de beelden als niet-verwijderbaar opslaan. U kunt deze instelling zelf wijzigen
12624 31600 48316
indien gewenst.
6312 15080 24158
3156 7540 12079 SOS FUNCTIE:
Druk kort op M/ (f) om de huidige video-opnamen onmiddellijk beveiligd op te slaan
tijdens de opname. Op de micro-SD kaart wordt dit bestand aangeduid als SOSxxxxx.
OPLADEN
• In het apparaat is een oplaadbare Li-ion batterij ingebouwd die 4 keer volledig
opgeladen en ontladen moet worden op batterij-functie om de maximale capaciteit
van de batterij te activeren. De oplaadtijd bedraagt ongeveer 2 uur (maximum).
• De status van de batterij wordt aangegeven door de volgende symbolen:
100% 70%
Het rode indicatielampje brandt tijdens het opladen en gaat uit als de batterij
volledig opgeladen is.
• De camera werkt max. 1 uur wanneer hij niet op een stroombron aangesloten is.
GEBRUIK VAN DE QUINTEZZ FULL HD DASHCAM +
A.MODI
Let op! Dit menu werkt niet indien de PC Camera en/of Mass Storage modus geactiveerd is.
VIDEO-OPNAMEMODUS
In de linkerbovenhoek van het display wordt een camerapictogram weergegeven��
• Wanneer de QUINTEZZ FULL HD DASHCAM + op de voeding van uw auto is
aangesloten, begint hij videobeelden op te nemen zodra de motor van de auto
wordt opgestart. Hij stopt met opnemen zodra de auto tot stilstand is gekomen. Hij stopt met opnemen zodra de auto tot stilstand is gekomen.
• Wanneer de QUINTEZZ FULL HD DASHCAM + niet op de voeding van uw auto is
aangesloten, moet u op de ON/OFF-knop (a) en daarna op de OK-knop (c) drukken
om beelden te beginnen op te nemen. Het toestel staat automatisch in de video-
opnamemodus. Druk nog eens op OK (c) als u de opname wilt stoppen en de
bestanden automatisch wilt opslaan.
• Opnemen in een lus: tijdens het opnemen slaat het apparaat ieder videobestand
elke 1,2 of 3 minuten automatisch op. Wanneer de micro SD-kaart vol is, wist het
toestel de oudste videobestanden automatisch 1 voor 1.
Opmerking:
In slechte belichtingsomstandigheden kan u de infrarood video-opnamefunctie zelf
inschakelen wanneer nodig. U zult dan in het scherm dit symbool zien staan:
FOTOMODUS
In de linkerbovenhoek van het display wordt een fotopictogram weergegeven��
• Druk 1 keer op de M/ -knop (f) als u foto's in plaats van videobeelden wilt nemen.
• Druk op de OK-knop (c) telkens wanneer u een foto wilt nemen.
1
2
c
f
a
h
4
i
m
n
NL
Opties voor het opladen:
Sluit het apparaat met behulp van de USB-aansluitkabel (4) op een computer/laptop aan.
OF
Plug het apparaat in de meegeleverde autolader (3) voor gebruik in een auto/vrachtwagen.
Zodra de motor van de auto wordt opgestart, begint de camera beelden op te nemen.
De QUINTEZZ FULL HD DASHCAM + wordt nu tijdens het opnemen ook opgeladen.
Wanneer de autolader van het toestel wordt losgekoppeld, valt de QUINTEZZ FULL HD
DASHCAM + automatisch uit en slaat hij alle bestanden op.
Opgelet:
• Wanneer het batterijlaadniveau laag is, gaat de DASHCAM + in de beschermingsstand
staan. Laad de batterij op, zodat u het apparaat zeker kunt inschakelen en verder
kunt gebruiken.
• De DASHCAM + kan enkel gebruikt worden met de bijgeleverde 5V (12/24V)
autolader anders kan er een defect optreden.
GEBRUIK VAN EEN MICRO SD-KAART (TF) (niet meegeleverd, optioneel te
verkrijgen)
Zie afbeelding II
• Schuif uw micro SD-kaart in de micro SD-sleuf tot ze op haar plaats klikt.
• Druk licht op de micro SD-kaart als u ze uit de sleuf wilt halen. De kaart wordt dan
gedeeltelijk uitgeworpen, waarna u ze gemakkelijk kunt uitnemen.
• Op het display staat het bericht 'Micro SD kaart insteken' wanneer er geen kaart in
de micro SD-sleuf zit.
Opmerking:
1. Wij adviseren het gebruik van een 8GB micro SDHC-kaart (of hoger) met klasse
10, 15 MB/s schrijven (of hoger).
2. Zonder SD-kaart, werkt het toestel NIET�
3. Als de micro SD-kaart verkeerd wordt ingevoerd (moeilijk om in te voeren), bestaat
het risico dat het apparaat en de geheugenkaart beschadigd raken.
4. Het apparaat stelt de micro SD-kaart in nadat ze werd ingevoerd.
MICRO
SD CARD
32GB
16 GB
8GB
* Afhankelijk van het merk, model en "klasse"type van de micro SD-kaart en bij benadering.
MONTAGE
Zie afbeelding III
• Schuif de QUINTEZZ FULL HD DASHCAM + (1) op de monteerhouder (2).
De oplaadtijd bedraagt ongeveer 2 uur (maximum).
• Maak de zuignap vochtig, plaats ze op de binnenkant van de voorruit en sluit de
zuignap met behulp van de hendel. We adviseren u om de QUINTEZZ FULL HD
DASHCAM + rechts van de achteruitkijkspiegel op te stellen.
• Stel de beugel in met behulp van de steldraaiknoppen.
25% 0%
• Monteer de camera horizontaal, zodat u het beste zicht krijgt.
• Sluit de autolader (3) op de sigarettenaansteker in de auto aan voor de nodige
stroom.
PC CAMERAMODUS
• U kunt de QUINTEZZ FULL HD DASHCAM + met behulp van de meegeleverde USB-
kabel op uw PC aansluiten. Hiermee kunt u een back-up maken of kunt u de video/
foto bestanden op uw PC afspelen.
• Druk op de
- Mass storage (USB mode): dit is een computerinterface tussen een computer
en een digitale camera, die de digitale camera weergeeft als een losse diskdrive
die met de computer verbonden is.
- PC Camera: een webcam is een videocamera die beelden in real time naar een
computer of een computernetwerk stuurt via USB.
Om de DASHCAM + op uw PC te gebruiken zijn er geen drivers nodig aangezien
deze door Windows / Macintosh zelf geïnstalleerd en voorzien zijn in het Windows /
Macintosh pakket*.
U moet de DASHCAM + als volgt aansluiten:
1. Zorg dat de batterij geladen is.
2. Maak enkel gebruik van de MEEGELEVERDE USB kabel.
3. Zet de DASHCAM AAN.
4. Verbind vervolgens de USB kabel met de DASHCAM en dan pas met de PC.
5. Kies op de DASHCAM "Mass storage" en druk op de OK-knop (c).
6. De driver zal zichzelf nu installeren en onder "Deze computer" op uw bureaublad
zal dan een nieuwe (harde)-schijf aangemaakt zijn en te zien zijn (het kan ook zijn
dat er automatisch een venster geopend wordt waarin u kan aangeven hoe u de
bestanden wilt bekijken). De PC camera driver zal apart geïnstalleerd worden als
PC Camera geselecteerd is.
7. U kunt dan de bestanden zien in een map en deze dubbelklikken om de video te
ILLUSTRATION II
3
ILLUSTRATION III
VIDEO * IMAGE *
1920xFHD 4032x3024 2592x1944 2048X1536
1440 x1080i 1280x 720p
1080p 12MP 5MP 3MP
225 min 185 min 252 min 12624 31600 48316
112 min 92 min 126 min 6312 15080 24158
56 min 46 min 63 min 3156 7540 12079
Hiermee kunt u een back-up maken of kunt u de video/
& knoppen (d-e) om de mode te kiezen en druk dan op OK (c) :
