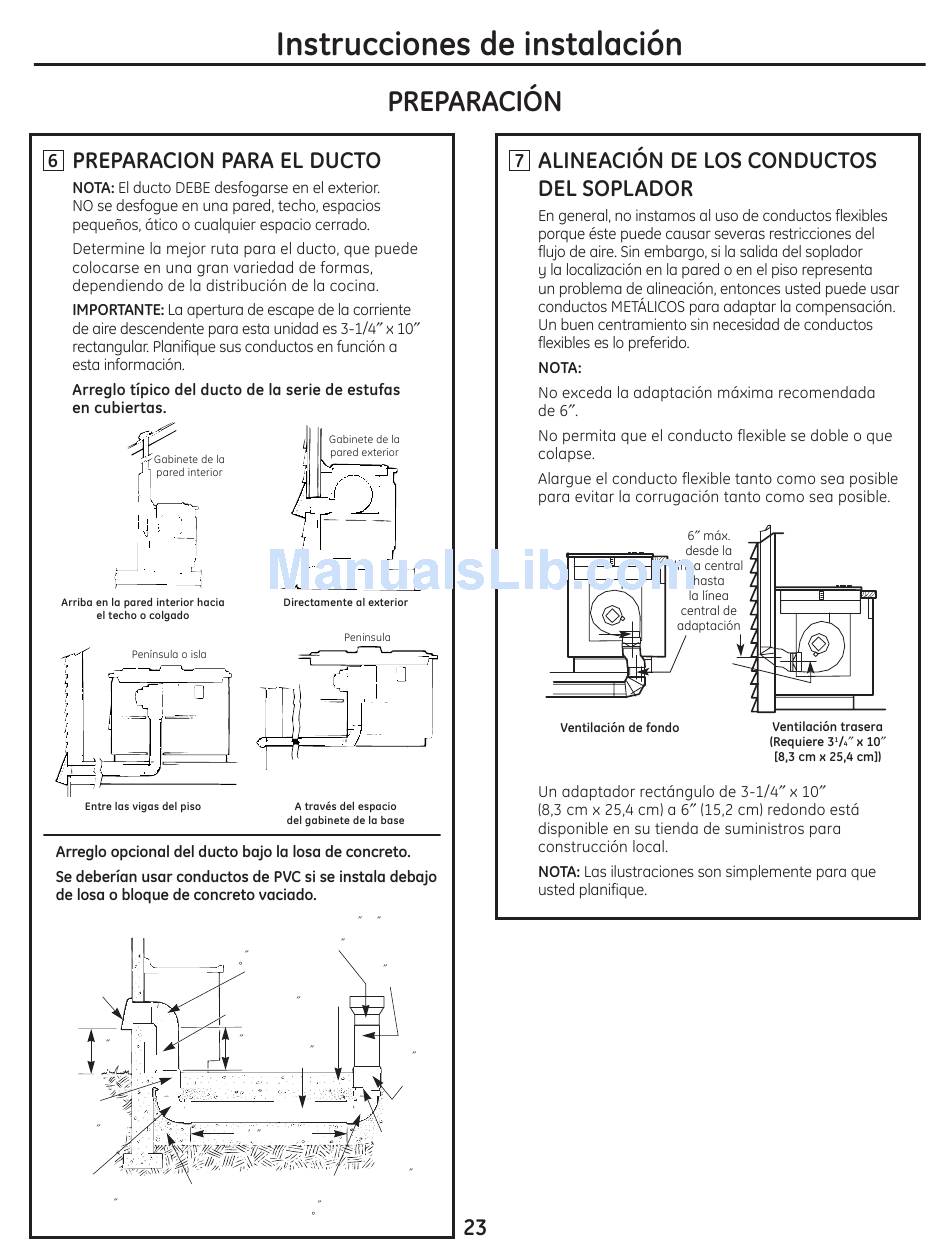

NOTA: Ducto de desfogue de PVC tipo PSM 12454-B.
Catálogo 40 ASTM D1785
Codo de metal
de 6 de diám.
90 (15,2 cm)
Tapa de
la pared
Ducto de metal de 6
de diám. (15,2 cm)
16 máx.
12 mín.
(40,6 cm)
(30 cm)
Unión
de PVC
de 6
30 -0 (9.14 m) máx.
de diám.
(15,2 cm)
Codo del conducto
Rellene muy bien
de desfogue de
alrededor de los
PVC de 6 de diám.
ductos con grava
(15,2 cm)
o arena
Adaptador de 3-1/4 x 10
(8,3 cm x 25,4 cm)
rectángulo a 6 (15,2 cm) redondo
Ducto de metal
de 6 de diám.
(15,2 cm)
Losa de
concreto
Ducto de desfogue
Unión de
de PVC de 6 de
PVC de 6
diám. (15,2 cm)
de diám.
(15,2 cm)
Ducto de
desfogue
de PVC
de 6
Codo del ducto
de diám.
de desfogue de PVC
(15,2 cm)
de 6 de diám.
90 (15,2 cm)
