INFORMACIÓN TÉCNICA

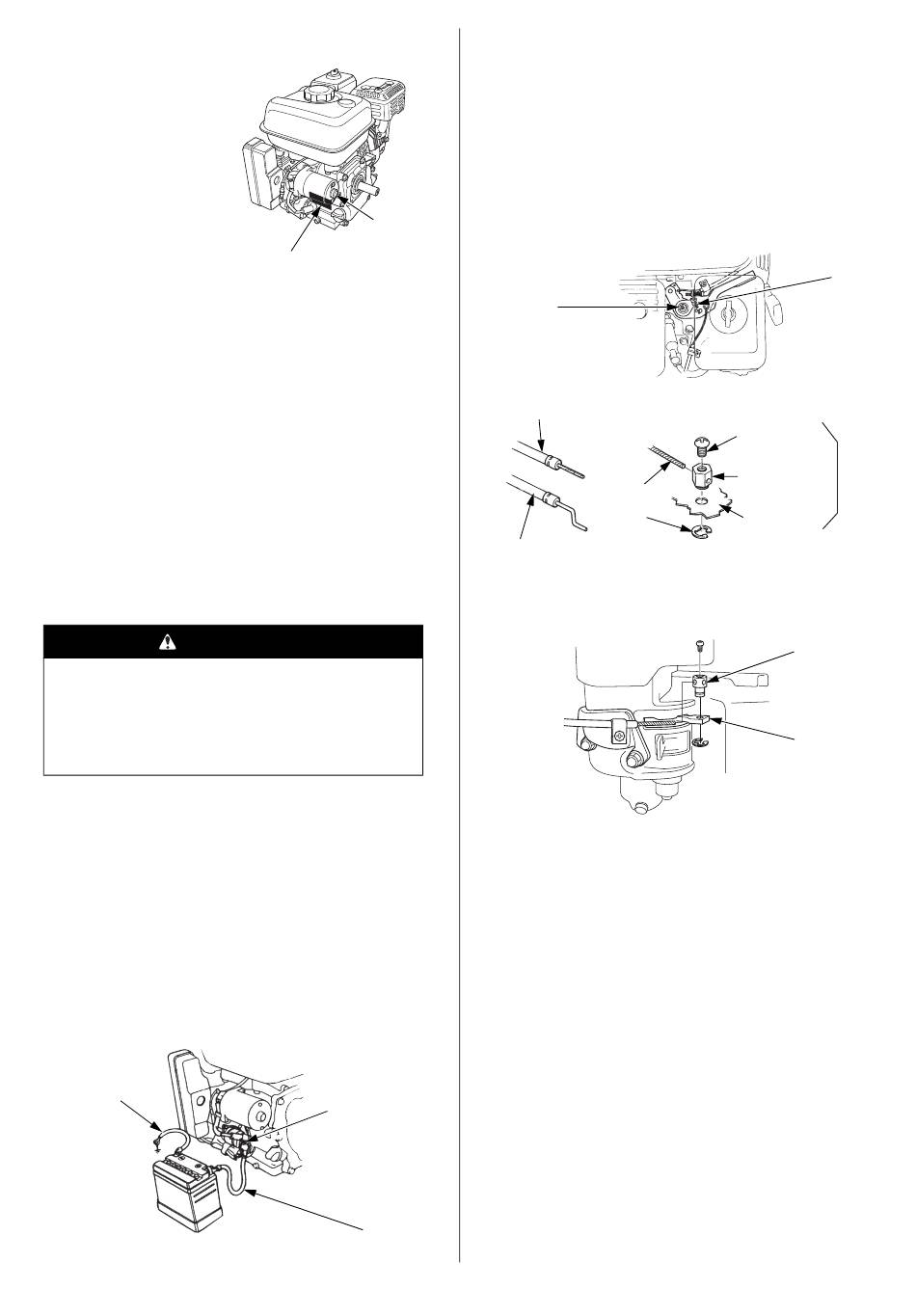

Situación del número de serie
Anote el número de serie del
motor, el tipo y la fecha de
adquisición en los espacios
siguientes. Necesitará esta
información cuando realice
pedidos de partes y consultas
técnicas o sobre la garantía.
Número de serie del motor: __ __ __ __ — __ __ __ __ __ __ __
Tipo de motor: ___ ___ ___ ___
Fecha de adquisición: ______ / ______ / ______
Conexión de la batería para el motor de arranque eléctrico (tipos
aplicables)
Emplee una batería de 12 voltios con un amperaje-hora de 18 Ah como
mínimo.
Tenga cuidado para no conectar la batería con las polaridades invertidas,
porque cortocircuitaría el sistema de carga de la batería. Conecte siempre
el cable positivo (+) de la batería al terminal de la batería antes de
conectar el cable negativo (–) de la batería, para que sus herramientas no
puedan causar un cortocircuito si tocan una parte puesta a tierra mientras
se aprieta el extremo del cable positivo (+) de la batería.
ADVERTENCIA
Una batería puede explotar si no se sigue el procedimiento
correcto, pudiendo ocasionar heridas a las personas que
estén cerca.
Mantenga las chispas, el fuego, y el tabaco apartados de
la batería.
ADVERTENCIA: Los bornes, terminales, y accesorios relacionados con
la batería contienen plomo y compuestos de plomo. Lávese las manos
después de la manipulación.
1. Conecte el cable positivo (+) de la batería al terminal del solenoide
del arrancador como se muestra.
2. Conecte el cable negativo (–) de la batería a un perno de montaje
del motor, perno del bastidor, o a otro lugar de conexión de tierra
apropiado del motor.
3. Conecte el cable positivo (+) de la batería al terminal positivo (+)
de la batería como se muestra.
4. Conecte el cable negativo (–) de la batería al terminal negativo (–)
de la batería como se muestra.
5. Revista los terminales y los extremos de los cables con grasa.
CABLE NEGATIVO (–)
DE LA BATERÍA
16
MOTOR DE
ARRANQUE
ELÉCTRICO
UBICACIÓN DEL
(tipos
NÚMERO DE SERIE Y
aplicables)
DEL TIPO DE MOTOR
ELECTROVÁLVULA
DEL MOTOR
DE ARRANQUE
CABLE POSITIVO (+) DE LA BATERÍA
Enlace de control remoto
Las palancas de control del acelerador y del estrangulador están
provistas de orificios para la instalación del cable opcional. Las
ilustraciones siguientes muestran ejemplos de instalación de un cable
macizo y de un cable trenzado flexible. Si emplea un cable trenzado
flexible, añada un resorte de retorno como se muestra.
Es necesario aflojar la tuerca de fricción de la palanca del acelerador
cuando se opere el acelerador con un control montado a distancia.
ENLACE DEL ACELERADOR REMOTO
TUERCA DE
FRICCIÓN
DE LA PALANCA
DEL ACELERADOR
Montaje del
cable con núcleo flexible
ANILLO
ELÁSTICO
DE 5 mm
Montaje del
cable con núcleo
sólido
ENLACE DEL ESTRANGULADOR REMOTO
ESPAÑOL
TORNILLO
DE 4 mm
SOPORTE
DEL CABLE
CABLE
PALANCA
DEL ACEL-
ERADOR
MUELLE DE
RETORNO
OPCIONAL
SOPORTE DEL
CABLE
PALANCA DEL
ESTRANGULADOR
