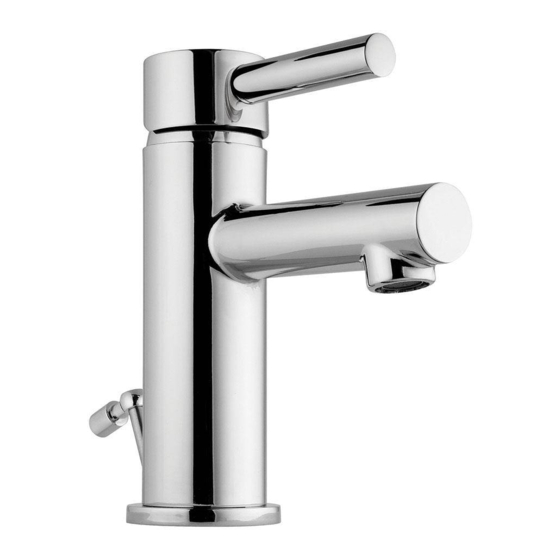

Delta Tommy 587LF Manual

Single handle lavatory faucets
Hide thumbs
1
2
3
4
5
6

Advertisement

Quick Links

Download this manual
Models/Modèles/Modelos
587LF
Series/Seria/Series
Tommy
™
Write purchased model number here.
Inscrivez le numéro de modèle ici.
Escriba aquí el número del modelo comprado.
You may need / Articles dont vous pouvez avoir besoin / Usted puede necesitar:
For easy installation of your Delta
faucet you will need:
• To READ ALL the instructions completely before
beginning.
• To READ ALL warnings, care and maintenance
information.
• To purchase the correct water supply hook-up.
Pour installer votre robinet Delta
facilement, vous devez:
• LIRE TOUTES les instructions avant de débuter.
• LIRE TOUTES les avertissements ainsi que toutes
les instructions de nettoyage et d'entretien.
• Acheter le bon nécessaire de raccordement.
Para instalación fácil de su llave Delta
usted necesitará:
• LEER TODAS las instrucciones completamente
antes de empezar.
• LEER TODAS los avisos, cuidados, e información
información de mantenimiento.
• Comprar las conexiones correctas para el
suministro de agua.
SINGLE HANDLE
LAVATORY FAUCETS
ROBINET MITIGEUR
MONOCOMANDE
POUR LAVABO
LLAVES MONOCONTROL
PARA LAVABO
Page 1
208672 Rev. D

Advertisement

loading

Related Manuals for Delta Tommy 587LF

Summary of Contents for Delta Tommy 587LF

  • Page 1 • LIRE TOUTES les instructions avant de débuter. • LIRE TOUTES les avertissements ainsi que toutes les instructions de nettoyage et d’entretien. • Acheter le bon nécessaire de raccordement. Para instalación fácil de su llave Delta usted necesitará: • LEER TODAS las instrucciones completamente antes de empezar.

  • Page 2: Faucet Installation

    Faucet Installation Install lift rod (1). Position faucet (2) with single or three hole escutcheon (3) and baseplate or gasket (4) on sink. Option: If surface of sink is uneven, use silicone under the baseplate or gasket. Place mounting hardware (5) over mounting studs (6) under sink.
  • Page 3 Pop-Up with Metal Flange and Plastic Tail Piece Remove pivot nut (1). Install horizontal rod (2) With pivot (1) facing toward faucet, pull pop-up Remove stopper (1), brass nut and washer (2), straight down into drain hole and secure gasket and stopper (3) as removable (4) or non- black gasket (3) and tailpiece (4).

  • Page 4: Entretien

    Maintenance CONNECT TO WATER SUPPLIES. Remove aerator (1) using supplied wrench (2) and turn faucet handles (3) to the full on mixed position. Turn on hot and cold water supplies (3) • If faucet leaks from under handle: and flush water lines for one minute. Remove handle cap (1) and tighten retainer ring (2).
  • Page 5 ▲Specify Finish Précisez la Finition Especifique el acabado RP64379▲ Handle Assembly Montage de la manette Conjunto de manija RP64380▲ Embase Tapa RP64381 Cartridge and Retainer Ring Cartouche et anneau de rétention Cartucho y anillo de retención RP51345▲ Aerator - 1.5 GPM (5.7 L/min) Aérateur - 1,5 gal/min (5,7 L/min) Aireador - 1,5 gpm (5,7 L/min) RP78146▲...

  • Page 6: Cleaning And Care

    Si la reparación o su reemplazo no es práctico, Delta Faucet Company tiene DELTA FAUCET COMPANY NO SE HACE RESPONSABLE POR CUALQUIER DAÑO ESPECIAL, la opción de reembolsarle su dinero por la cantidad del precio de compra a cambio de la devolución...
