Antes de energizar este producto favor de leer todas las instrucciones
de uso y conexion.
MANUAL DE INSTALACIÓN Y OPERACIÓN
Para asegurarse de tener la revisión más reciente del Manual de Operación o ver el Catálogo
Ilustrado de Piezas, el Manual de Programación o el Manual, de Servicio, visite el sitio web de
Bunn-O-Matic, www.bunn.com. Este sitio es absolutamente GRATUITO y representa la manera
más rápida de obtener las actualizaciones de catálogos y manuales más recientes. Para solicitar
el Servicio Técnico, llame a Bunn-O-Matic Corporation al 1-800-286-6070.
41581.8000C
03/09 ©2008 Bunn-O-Matic Corporation
BUNN-O-MATIC CORPORATION
POST OFFICE BOX 3227
SPRINGFIELD, ILLINOIS 62708-3227
TELÉFONO: (217) 529-6601

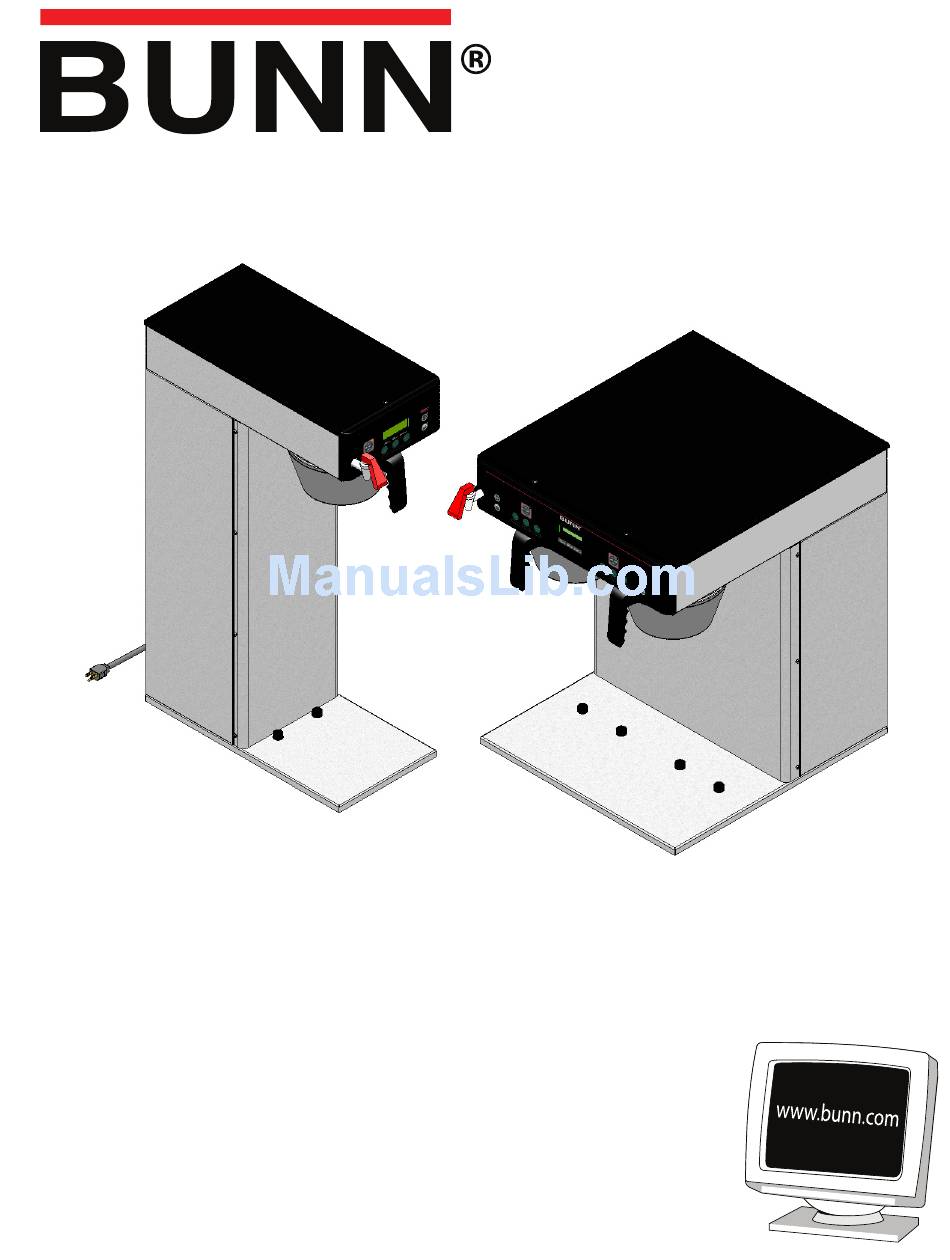

ICBA, ICBB,ICBC,
ICB-DV, ICB Twin
Infusion Series
con Smart Funnel
Reemplaza a los manuales de operación:
37077.0000 y 38112.0001
FAX: (217) 529-6644
®
®
Advertisement
Related Manuals for Bunn TWIN INFUSION SERIES ICB
Summary of Contents for Bunn TWIN INFUSION SERIES ICB
- Page 1 Ilustrado de Piezas, el Manual de Programación o el Manual, de Servicio, visite el sitio web de Bunn-O-Matic, www.bunn.com. Este sitio es absolutamente GRATUITO y representa la manera más rápida de obtener las actualizaciones de catálogos y manuales más recientes. Para solicitar el Servicio Técnico, llame a Bunn-O-Matic Corporation al 1-800-286-6070.
- Page 2 Esta garantía no se aplica a ningún equipo, componente o pieza que no haya sido fabricada por BUNN o que, a juicio de BUNN, haya sido afectada por uso indebido, negligencia, alteraciones, instalación u operación indebida, mantenimiento o reparaciones indebidas,...
-
Page 3: Table Of Contents
Este equipo percola café en una jarra o termo colocado bajo el mismo. El percolador puede presentar una llave auxiliar de agua caliente. El equipo debe usarse solamente en interiores sobre un mostrador o estante ro- busto y nivelado. Instálelo en un área donde no haya dispositivos de chorro de agua. La cafetera Infusion Series, semejante a la DBC BrewWise, incorpora un sistema de interfaz inalámbrico que permite al Molino MHG o DBC cargar cierta información en el “chip de programación”... -
Page 4: Avisos A Los Usuarios
Code Manual of the Food and Drug Adminis- tration (FDA). For models installed outside the U.S.A., comply with the applicable Plumbing /Sanitation Code. #00656.0000 PN: 00658.0000G 02/08 © 1985 BUNN-O-MATIC CORPORATION #00658.0000 WARNING • DO NOT OVERLOAD CIRCUIT. • ALWAYS ELECTRICALLY GROUND THE CHASSIS. - Page 5 125/250 Vac, 30 A, 1 phase, 4 conductor. Plug to be selected and installed only by qualified service personnel. 38125.0000A 04/05 © 2005 Bunn-O-Matic Corporation #38125.0000 Risk of Fire. Use a UL listed grounding type attachment plug, rated 125/208 Vac, 30 A, 1 phase, 4 conductor.
- Page 6 Para determinar los requisitos del circuito, consulte la placa de datos del percolador, así como los códigos eléctricos locales y nacionales. ADVERTENCIA – La cafetera debe quedar desconectada de la fuente de alimentación hasta que se especifique en Preparación inicial. ADVERTENCIA –...
-
Page 7: Drenaje Del Tanque
(1,0 gal/min) proveniente de la tubería de suministro de agua. NOTA - Bunn-O-Matic recomienda un tubo de cobre de 9,5 mm (3/8”) para instalaciones a partir de la tubería de suministro de agua de 12,7 mm (½”). La inclusión de un tubo de cobre enrollado compacto en la línea de agua facilitará el movimiento de la cafetera para limpiar el mostrador. -
Page 8: Controles De Operación
ENABLE ON / OFF BREW NOTE – Para modelos simples, refiérase al lado izquierdo del modelo doble. A. INTERRUPTOR ENABLE BREW ON/OFF (Activación y desactivación de la percolación) Al pulsar el interruptor "ENABLE BREW ON/OFF" (se enciende el indicador) se activa el circuito de percolación (de ese lado del modelo doble) y se energiza el circuito de llenado del tanque. -
Page 9: Preparación Inicial
1. Introduzca un embudo vacío en los rieles del embudo. 2. Ponga una jarra vacía debajo del embudo. 3. Conecte el percolador a la fuente de alimentación. Asegúrese que el interruptor ON/OFF esté en ON (LED encendido). 4. El agua pasará al tanque y se detendrá cuando éste alcance su máxima capacidad. - Page 10 SIN UN SMART FUNNEL Y UN MOLINO MHG o DBC: 1. Comience cada ciclo de percolación con un embudo de percolación vacío. 2. Introduzca un filtro BUNN en el embudo. 3. Eche el café fresco en el filtro y nivele el café molido sacudiéndolo suavemente.
-
Page 11: Limpieza
1. Se recomienda usar un paño humedecido enjuagado en un detergente líquido suave no abrasivo para limpiar todas las superficies de los equipos Bunn-O-Matic. NO LIMPIE este equipo con un dispositivo de agua a presión. 2. Inspeccione y limpie cada cabeza de rociado. Los agujeros de la cabeza de rociado deben estar siempre abiertos. -
Page 12: Programación
PROGRAMACIÓN DE LA CAFETERA - LEA ATENTAMENTE - P2426 Para obtener información de PROGRAMACIÓN más avanzada, consulte el manual de programación 41581.0001 en www.bunn.com Página 12 LISTA PARA PREPARACIÓN DE CAFÉ TEMP. DEL AGUA: 200° Para obtener información adicional, puede descargar el manual de programación en... - Page 13 LISTO BREW COUNTERS? ENTER ASSET # INGRESAR NRO DE IDENTIFICACIÓN¿ FACTORY DEFAULTS Para obtener información de PROGRAMACIÓN más avanzada, consulte el manual de programación 41581.0001 en www.bunn.com AJUSTES DE FÁBRICA Página 13 ASSIGN RECIPE REVISAR RECETA ASIGNAR RECETA ENABLE ADS?
