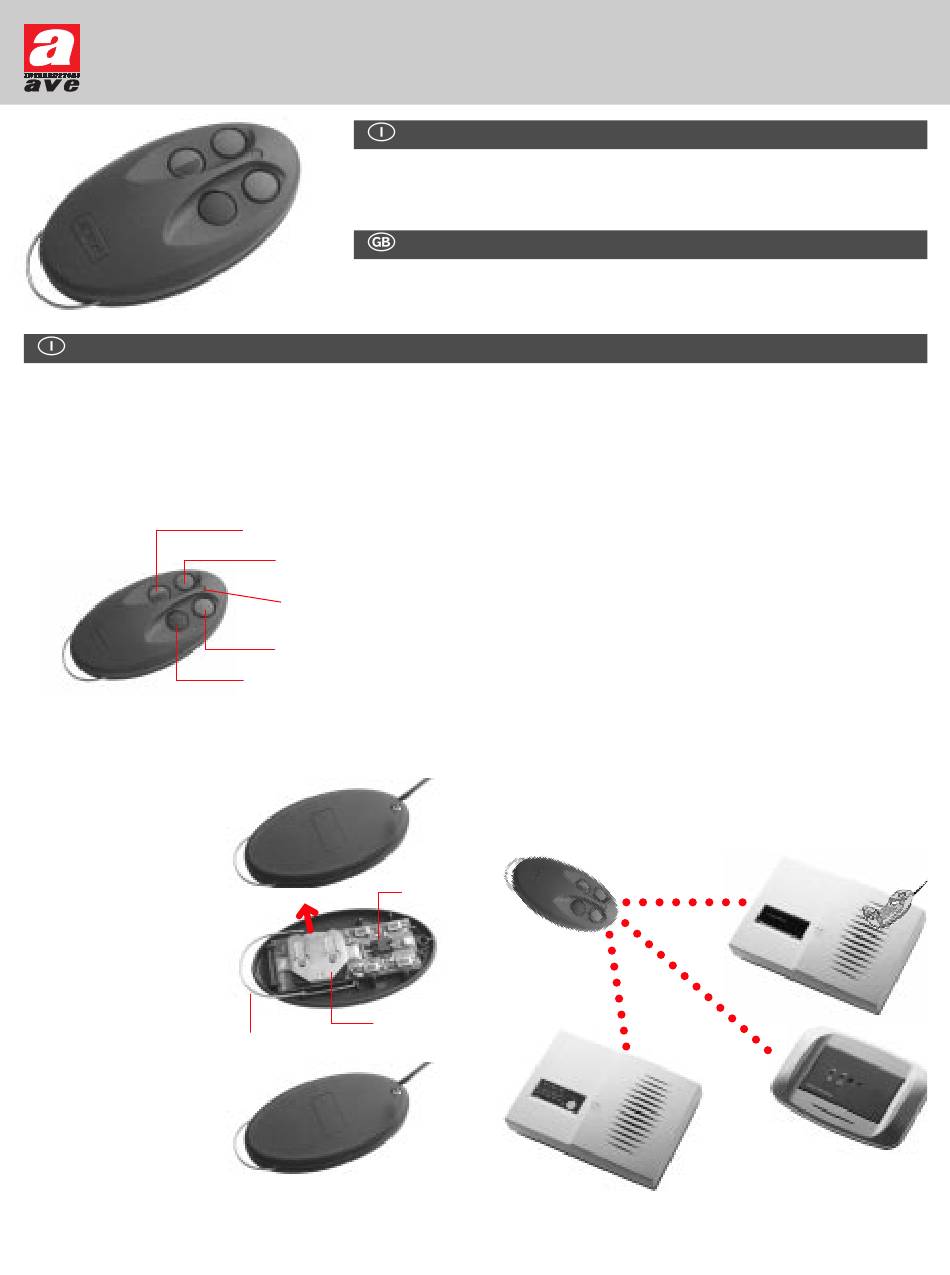

Il telecomando AF940R (fig. 1) consente di inserire (in mo-
do totale o parziale) e disinserire una centrale antifurto ra-
dio AVE (AF909RS e AF919RF) o di attivare un allarme pa-
nico colloquiando via radio con la centrale stessa.
È inoltre integrabile nel sistema di controllo carichi via ra-
dio, in abbinamento ai ricevitori AF905RR e AF906RR
FIG. 1
SOSTITUZIONE DELLA BATTERIA
Per la sostituzione della batteria procedere, con riferimento
alla figura 2, come segue:
• Aprire il contenitore do-
po aver rimosso la vite di
chiusura del contenitore
• Sostituire le batterie, al-
loggiate nell'apposita se-
de, rispettando le pola-
rità indicate (le batterie
sono montate una sopra
l'altra, per realizzare il
collegamento in serie
delle stesse)
• Richiudere il contenitore
CARATTERISTICHE TECNICHE
· Alimentazione: due pile al Litio 3V tipo CR2016.
· Assorbimento: 20mA in trasmissione
AF940R Telecomando multifunzione per sistema radio
AF904R Multifunction remote control for radio system
P2 - Pulsante grigio/rosso
P1 - Pulsante rosso
LED
P3 - Pulsante verde
P4 - Pulsante grigio
FIG. 2
JP1
Sede
batteria
Antenna
· Autonomia: 6 mesi minimo (in funzione del numero di
manovre)
· Dimensioni 70 x 36 x 13mm
· Grado di protezione: IP40
· Peso: 20g
· Caratteristiche R.F.: trasmissione A.M. quarzata a 433,92
MHz; potenza max 10mW
· Codifica segnali: codice random a 36 bit, preimpostato
· Portata utile: più di 40m in aria libera. Circa 30m in am-
bienti residenziali
DICHIARAZIONE DI CONFORMITÀ
Con la presente Ave spa dichiara che il telecomando
AF940R è conforme ai requisiti essenziali ed alle altre di-
sposizioni pertinenti stabilite dalla direttiva 1999/5/CE.
E' inoltre conforme alle norme EN 50130-4 e EN 50081-1.
FUNZIONAMENTO
Il telecomando AF940R dialoga con le centrali i ricevitori e
i combinatori telefonici radio. come indicato in fig. 3.
FIG. 3
AF940R
AF909RS
AF919RF
La tabella seguente riassume il funzionamento e la pro-
grammazione delle possibili applicazioni.
C.438 - 00 - 170502
AF982R-CE
AF905RR
AF906RR
