Sony STR-DA3400ES Quick Setup Manual

STR-DA3400ES
Quick Setup Guide
Guía de instalación rápida
Sony Corporation © 2008 Printed in Malaysia

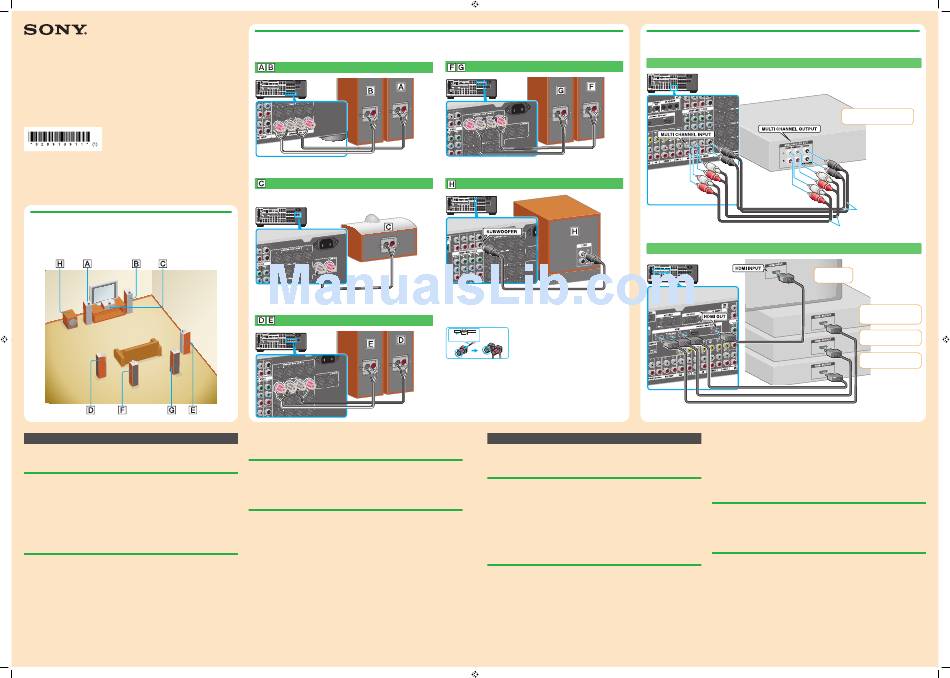

1: Installing the speakers/
1: Instalando los altavoces
English
This Quick Setup Guide describes how to connect a Super Audio CD player, DVD player, Blu-ray Disc
Player, satellite tuner or set-top box, TV, speakers, and a subwoofer so that you can enjoy multi channel
surround sound. Refer to the operating instructions supplied with the receiver for details.
1: Installing the speakers
The illustrations above show an example of a 7.1 channel speaker system (seven speakers and one
subwoofer) configuration. Refer to the operating instructions supplied with the receiver.
The illustrations in the guide designate speakers as  through  .
 Front speaker (left)  Surround speaker (right)
 Front speaker (right)  Surround back speaker (left)
 Center speaker  Surround back speaker (right)
 Surround speaker (left)  Subwoofer
2: Connecting the speakers
Connect the speakers according to the number and kind of your speakers.
About speaker cords
Use speaker cords, which are appropriate for the width of the room.

By deciding on the color or mark of the speaker cord to be connected to the plus (+) or minus (–)

terminal, you can always be sure of connecting the cord correctly without mistaking plus or minus.
About speaker terminals
Connect the terminals to the terminals of the receiver and connect the terminals of the receiver and connect the of the receiver and connect the terminals to the terminals to the
  

terminals of the receiver. of the receiver.
Refer to the illustration above or the operating instructions supplied with the receiver for details of to the illustration above or the operating instructions supplied with the receiver for details of the operating instructions supplied with the receiver for details of

connecting speaker cords.
Turn the locking knob until the speaker cord is connected securely.

3289139111.indd 1
3-289-139-11(1)
2: Connecting the speakers/
2: Conectando los altavoces
Speaker cord (not supplied)/
Cable de los altavoces (no proporcionado)
Speaker cord (not supplied)/
Cable de los altavoces (no proporcionado)
Speaker cord (not supplied)/
Cable de los altavoces (no proporcionado)
About the SPEAKERS (OFF/A/B/A+B) button
You can select the front speaker system. Refer to "8: Setting the speakers" in the operating instructions
supplied with the receiver for details.
3: Connecting other components
This is an example of how to connect this receiver and your components. Refer to step 4 of "Getting
Started" of the operating instructions supplied with this receiver for details on other connections and other
components.
This receiver is equipped with function for converting video signals. Refer to "4b:Connecting the video
components" in the operating instructions supplied with the receiver.
4: Connect all power cords last
Connect the supplied AC power cord (mains lead) to the AC IN terminal on the receiver, then connect the
AC power cord (mains lead) to a wall outlet (mains). Refer to "Connecting the AC power cord (mains lead)"
in the operating instructions supplied with the receiver.
to the

Speaker cord (not supplied)/
Cable de los altavoces (no proporcionado)
Monaural audio cord (not supplied)/
Cable de audio monofónico (no proporcionado)
10 mm (13/32")
Español
Esta guía de instalación rápida describe como conectar un reproductor Super Audio CD, un reproductor
de DVD, reproductor de disco Blu-ray, un sintonizador de satélite o un decodificador, televisor, altavoces y
un altavoz de subgraves para que pueda disfrutar del sonido envolvente multicanal. Consulte el manual de
instrucciones suministrado con el receptor para obtener más información.
1: Instalando los altavoces
Las ilustraciones anteriores muestran un ejemplo de configuración de un sistema de altavoces de 7.1
canales (siete altavoces y un altavoz de subgraves). Consulte el manual de instrucciones suministrado con el
receptor.
En las ilustraciones de la guía, los altavoces se identifican de  a  .
 Altavoz frontal (izquierdo)  Altavoz envolvente (derecho)
 Altavoz frontal (derecho)  Altavoz envolvente trasero (izquierdo)
 Altavoz de centro  Altavoz envolvente trasero (derecho)
 Altavoz envolvente (izquierdo)  Altavoz de subgraves
2: Conectando los altavoces
Conecte los altavoces en función del número y tipo de altavoces de que disponga.
Acerca de los cables de los altavoces
Utilice cables de altavoces que resulten apropiados para la anchura de la habitación.

Al decidir el color o marca del cable del altavoz al terminal más (+) o menos (–), siempre puede

asegurarse de conectar el cable sin equivocarse con el más o menos.
3: Connecting other components/
3: Conexión de otros componentes
Super Audio CD player/ Reproductor Super Audio CD
Video components/ Componentes de vídeo
Televisor
HDMI cable (not supplied)/
Cable HDMI (no proporcionado)
HDMI cable (not supplied)/Cable HDMI (no proporcionado)
Sobre los terminals del altavoz
Conecte los terminales a los terminales del receptor y conecte el terminales
 

receptor.
Remítase a la ilustración que se encuentra arriba o a las manual de instrucciones suministrado con el

receptor para obtener detalles de conexión de los cables del altavoz.
Gire la perilla de bloqueo hasta que el cable del altavoz quede conectado firmemente.

Acerca del botón SPEAKERS (OFF/A/B/A+B)
Es posible seleccionar el sistema de altavoces frontales. Consulte el apartado "8: Configurando los altavoces"
del manual de instrucciones suministrado con el receptor para obtener más información.
3: Conexión de otros componentes
Este es un ejemplo de cómo conectar este receptor a los componentes. Consulte el paso 4 de "Iniciando" del
manual de instrucciones suministrado con el receptor para obtener más información sobre cómo realizar
otras conexiones y sobre otros componentes.
Este receptor se encuentra equipado con una función para convertir señales de video. Refiérase a "4b:
Conectando los componentes de video" en las manual de instrucciones suministrado con el receptor.
4: Conecte todos los cables de alimentación en último lugar
Conecte el cable de poder CA suministrado a la terminal de AC IN en el receptor, luego conecte el cable
de poder CA a un enchufe de pared. Refiérase a "Conectando el cable de poder CA" en las manual de
instrucciones suministrado con el receptor.
Super Audio CD player/
Reproductor Super Audio CD
Monaural audio cord (not supplied)/Cable
de audio monofónico (no proporcionado)
Audio cord (not supplied)/
Cable de audio (no proporcionado)
TV/
Satellite tuner or Set-top box/
Sintonizador de satélite o
decodificador
Blu-ray disc player/
Reproductor de disco Blu-ray
DVD player/Reproductor de
DVD
al terminales del
 
4/28/2008 2:35:44 PM
