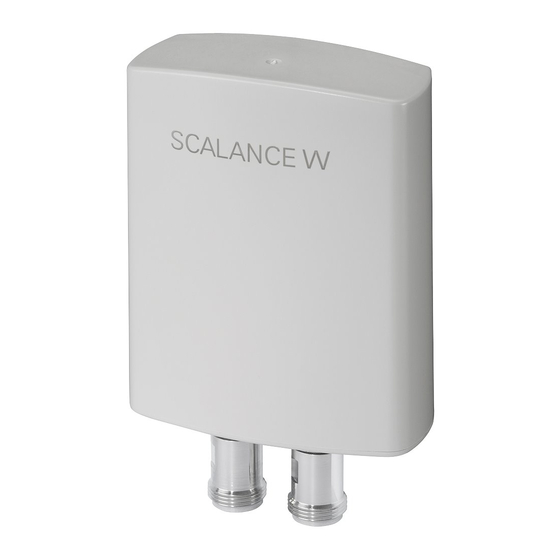

Siemens SIMATIC NET ANT793-6DG Compact Operating Instructions

Directional antenna 5 ghz
Hide thumbs Also See for SIMATIC NET ANT793-6DG:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual

Advertisement

Chapters

Table of Contents
loading

Related Manuals for Siemens SIMATIC NET ANT793-6DG

Summary of Contents for Siemens SIMATIC NET ANT793-6DG

  • Page 2 Deutsch ..............3 English..............25...
  • Page 3 Bestimmungsgemäßer Gebrauch von Siemens-Produkten Beachten Sie Folgendes: WARNUNG Siemens-Produkte dürfen nur für die im Katalog und in der zugehörigen technischen Dokumentation vorgesehenen Einsatzfälle verwendet werden. Falls Fremdprodukte und - komponenten zum Einsatz kommen, müssen diese von Siemens empfohlen bzw. zugelassen sein.
  • Page 4 Warnhinweiskonzept Dieses Handbuch enthält Hinweise, die Sie zu Ihrer persönlichen Sicherheit sowie zur Vermeidung von Sachschäden beachten müssen. Die Hinweise zu Ihrer persönlichen Sicherheit sind durch ein Warndreieck hervorgehoben, Hinweise zu alleinigen Sachschäden stehen ohne Warndreieck. Je nach Gefährdungsstufe werden die Warnhinweise in abnehmender Reihenfolge wie folgt dargestellt.

  • Page 5: Table Of Contents

    Inhaltsverzeichnis Sicherheitshinweise ....................6 Beschreibung ......................6 Montieren ......................10 Direkte Wandmontage ............10 Montage mit drehbarem Haltewinkel ........12 Anschließen ......................17 Technische Daten ....................18 Maßbilder ......................22 Antenne ANT793-6DG A5E03484067-05, 05/2019...

  • Page 6: Sicherheitshinweise

    Betriebsanleitung beschriebenen Verwendung eingesetzt werden. Kombinationen mit Geräten oder Komponenten anderer Hersteller sind erlaubt, wenn diese durch Siemens freigegeben wurden. Eine korrekte und sichere Funktion des Geräts ist nur dann sichergestellt, wenn es entsprechend der Empfehlung transportiert, aufbewahrt, aufgestellt, installiert, benutzt und gepflegt wird.
  • Page 7 2. Setzen Sie sich bei unvollständiger Lieferung oder bei äußeren Beschädigungen mit Ihrem Lieferanten oder der örtlichen Siemens-Geschäftsstelle in Verbindung. Security-Hinweise Siemens bietet Produkte und Lösungen mit Industrial Security-Funktionen an, die den sicheren Betrieb von Anlagen, Systemen, Maschinen und Netzwerken unterstützen.
  • Page 8 Beschreibung Die Produkte und Lösungen von Siemens werden ständig weiterentwickelt, um sie noch sicherer zu machen. Siemens empfiehlt ausdrücklich, Aktualisierungen durchzuführen, sobald die entsprechenden Updates zur Verfügung stehen und immer nur die aktuellen Produktversionen zu verwenden. Die Verwendung veralteter oder nicht mehr unterstützter Versionen kann das Risiko von Cyber-Bedrohungen erhöhen.
  • Page 9 Beschreibung Optionales Zubehör Die nachfolgenden Produkte können als optionales Zubehör erworben werden. Verbindungsleitung N-Connect/R-SMA Zum Anschluss an einen SCALANCE W700 RJ45 mit R-SMA-Anschlüssen ist die flexible Verbindungsleitung N-Connect/R-SMA Male/Male als Zubehör lieferbar. Länge in m Artikelnummer 6XV1875-5CE30 6XV1875-5CH10 6XV1875-5CH20 6XV1875-5CH50 6XV1875-5CN10 Verbindungsleitung N-Connect/N-Connect Zum Anschluss an einen SCALANCE W700/W1700 M12 mit N-Connect oder zur...

  • Page 10: Montieren

    Montieren Montieren Direkte Wandmontage Bohrbild Das folgende Bild zeigt den Abstand der Befestigungsbohrungen. Verwenden Sie zum Bohren diese Angaben. Die Maße sind in mm angegeben. Hinweis Beachten Sie, dass der Abstand zwischen Antenne und Wand mindestens 4,2 mm betragen muss. Vorgehensweise ①...
  • Page 11 Montieren 1. Bohren Sie zwei Löcher (Durchmesser 6 mm) in die Wand und stecken Sie die ② ① Dübel in die Löcher ③ 2. Positionieren Sie die Halterung und befestigen Sie sie mit ④ Befestigungsschrauben ① Antenne ② Halterung ① ②...

  • Page 12: Montage Mit Drehbarem Haltewinkel

    Montieren Montage mit drehbarem Haltewinkel 3.2.1 Halterung an drehbaren Haltewinkel montieren Montagevarianten Folgende Montagevarianten des drehbaren Haltewinkels sind möglich: Variante 1: ① ③ Drehbarer Haltewinkel Halterung ② ④ Einstellschraube (2 Stk.) Befestugungsschraube (2 Stk.) Variante 2: ① ③ Halterung Drehbarer Haltewinkel ②...
  • Page 13 Montieren 3.2.2 Wandmontage Übersicht ① ④ Bohrlöcher Befestigungsschrauben ② ⑤ Dübel Halterung ③ Drehbarer Haltewinkel Voraussetzung ⑤ ③ Die Halterung ist am drehbaren Haltewinkel montiert. Vorgehensweise 1. Bohren Sie zwei Löcher (Durchmesser 6 mm) in die Wand im Abstand von 24 mm.
  • Page 14 Montieren 3.2.3 Mastmontage Übersicht ① ③ Mast Drehbarer Haltewinkel ② ④ Schlauchklemmen (2 Stk.) Halterung Hinweis Die Schlauchklemmen sind für einen Mastdurchmesser von 25 mm bis 85 mm geeignet. Voraussetzung ④ ③ Die Halterung ist am drehbaren Haltewinkel montiert. Vorgehensweise ③...
  • Page 15 Montieren 3.2.4 Antenne an Halterung montieren Übersicht ① Antenne ② Halterung ③ Drehbarer Haltewinkel Vorgehensweise ① ② 1. Setzen Sie die Antenne an die Halterung , die am drehbaren Haltewinkel ③ montiert ist. ① ② 2. Schieben Sie die Antenne nach unten, bis sie in der Halterung einrastet.
  • Page 16 Montieren 3.2.5 Antenne justieren Übersicht ① Horizontale Achse ② Vertikale Achse ① Einstellschraube für horizontale Ausrichtung ② Einstellschraube für vertikale Ausrichtung Vorgehensweise Hinweis Stellen Sie den drehbaren Haltewinkel nur im gelösten Zustand ein. Antenne ANT793-6DG A5E03484067-05, 05/2019...

  • Page 17: Anschließen

    Anschließen ① ② 1. Lösen Sie die beiden Einstellschrauben 2. Positionieren Sie die Antenne wie gewünscht. ② 3. Ziehen Sie zuerst die Einstellschraube für die vertikale Ausrichtung an. Das Anzugsmoment beträgt 3,5 Nm. ① für die horizontale Ausrichtung 4. Ziehen Sie anschließend die Einstellschraube an.

  • Page 18: Technische Daten

    Technische Daten Vorgehensweise 1. Schrauben Sie die flexible Verbindungsleitung zum SCALANCE W-Gerät an die Antenne an. Das Anzugsmoment am N-Connector beträgt 1,7 Nm. 2. Stellen Sie sicher, dass durch die flexible Verbindungsleitung weder für den SCALANCE W-Gerät noch für die Antenne eine Zugbelastung entsteht. Wenn nötig, entlasten Sie die Leitungen.
  • Page 19 Technische Daten Halterung Mechanische Eigenschaften Abmessungen 48 x 42 x 5 mm (Breite x Höhe x Tiefe) Drehbarer Haltewinkel Mechanische Eigenschaften Abmessungen 48 x 57,5 x 41,5 mm (Breite x Höhe x Tiefe) Zulassung Das Produkt ANT793-6DG verfügt über die folgenden Zulassungen: ●...
  • Page 20 Technische Daten Horizontales Felddiagramm (5600 MHz) Polarisationsebene -45° Vertikales Felddiagramm (5600 MHz) Polarisationsebene -45° Antenne ANT793-6DG A5E03484067-05, 05/2019...
  • Page 21 Technische Daten Horizontales Felddiagramm (5600 MHz) Polarisationsebene +45° Vertikales Felddiagramm (5600 MHz) Polarisationsebene +45° Antenne ANT793-6DG A5E03484067-05, 05/2019...

  • Page 22: Maßbilder

    Maßbilder Die Maße sind in mm angegeben. Antenne Seitenansicht und Vorderansicht Antenne ANT793-6DG A5E03484067-05, 05/2019...
  • Page 23 Maßbilder Halterung Vorderansicht Drehbarer Haltewinkel Seitenansichten und Vorderansicht Antenne ANT793-6DG A5E03484067-05, 05/2019...
  • Page 24 Marken Alle mit dem Schutzrechtsvermerk ® gekennzeichneten Bezeichnungen sind eingetragene Marken der Siemens AG. Die übrigen Bezeichnungen in dieser Schrift können Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann. Haftungsausschluss Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebenen Hard- und Software geprüft.
  • Page 25 Note the following: WARNING Siemens products may only be used for the applications described in the catalog and in the relevant technical documentation. If products and components from other manufacturers are used, these must be recommended or approved by Siemens. Proper transport, storage, installation, assembly, commissioning, operation and maintenance are required to ensure that the products operate safely and without any problems.
  • Page 26 Warning notice system This manual contains notices you have to observe in order to ensure your personal safety, as well as to prevent damage to property. The notices referring to your personal safety are highlighted in the manual by a safety alert symbol, notices referring only to property damage have no safety alert symbol.
  • Page 27 Table of contents Safety notes......................28 Description ......................28 Installation ......................31 Direct wall mounting ..............31 Mounting with rotating bracket ..........33 Connection ......................38 Technical data ...................... 39 Dimension drawings ....................43 Antenna ANT793-6DG A5E03484067-05, 05/2019...

  • Page 28: Safety Notes

    The device (and its components) may only be used for the application described in the catalog or the operating instructions. Combinations with devices or components of other manufacturers are permitted it they have been approved by Siemens. Correct and safe operation of the device is guaranteed only when it is transported, stored, set up, installed, used and maintained according to the recommendations.
  • Page 29 Industrial Security (https://www.siemens.com/industrialsecurity) Siemens’ products and solutions undergo continuous development to make them more secure. Siemens strongly recommends that product updates are applied as soon as they are available and that the latest product versions are used. Use of product versions that are no longer supported, and failure to apply the latest updates may increase customers’...
  • Page 30 Description To stay informed about product updates, subscribe to the Siemens Industrial Security RSS Feed under Industrial Security (https://www.siemens.com/industrialsecurity) Recycling and disposal The products are low in pollutants, can be recycled and meet the requirements of the WEEE directive 2012/19/EU for the disposal of electrical and electronic equipment.

  • Page 31: Installation

    Installation N-Connect/N-Connect connecting cable For connection to a SCALANCE W700/W1700 M12 with N-Connect or for connecting the lightning protection element LP798-1N/LP798-2N , the flexible connecting cable N-Connect/N-Connect Male/Male can be supplied as an accessory. Length in m Article number 6XV1875-5AH10 6XV1875-5AH20 6XV1875-5AH50 6XV1875-5AN10...
  • Page 32 Installation ① ③ Drilled holes Support ② ④ Plugs (2) Securing screw (2) ② 1. Drill two holes in the wall (diameter 6 mm) and insert the plugs in the holes ① ③ ④ 2. Position the support and secure it with the securing screws ①...

  • Page 33: Mounting With Rotating Bracket

    Installation Mounting with rotating bracket 3.2.1 Mounting the support on a rotating bracket Mounting variants The following mounting variants of the rotating bracket are possible: Variant 1: ① ③ Rotating bracket Support ② ④ Setting screw (2) Securing screw (2) Variant 2: ①...
  • Page 34 Installation 3.2.2 Wall mounting Overview ① ④ Drilled holes Securing screws ② ⑤ Plugs Support ③ Rotating bracket Requirement ⑤ ③ The support is mounted on the rotating mounting bracket Procedure 1. Drill two holes (diameter 6 mm) in the wall with a distance of 24 mm between them.
  • Page 35 Installation 3.2.3 Mast mounting Overview ① ③ Mast Rotating bracket ② ④ Hose clips (2) Support Note The hose clips are suitable for a mast diameter of 25 mm to 85 mm. Requirement ④ ③ The support is mounted on the rotating mounting bracket Procedure ③...
  • Page 36 Installation 3.2.4 Mounting the antenna on the support Overview ① Antenna ② Support ③ Rotating bracket Procedure ① ② 1. Place the antenna on the support that is mounted on the rotating mounting ③ bracket ① ② 2. Push the antenna down until it locks into the support Antenna ANT793-6DG A5E03484067-05, 05/2019...
  • Page 37 Installation 3.2.5 Adjusting the antenna Overview ① Horizontal axis ② Vertical axis ① Setting screw for horizontal alignment ② Setting screw for vertical alignment Procedure Note Fix the position of the rotating bracket with the setting screws loosened. Antenna ANT793-6DG A5E03484067-05, 05/2019...

  • Page 38: Connection

    Connection ① ② 1. Release the two setting screws 2. Position the antenna as required. ② 3. First tighten the setting screw for the vertical alignment. The tightening torque is 3.5 Nm. ① for the horizontal alignment. The tightening 4. Then tighten the setting screw torque is 3.5 Nm.

  • Page 39: Technical Data

    Technical data Procedure 1. Screw the flexible connecting cable for the SCALANCE W device onto the antenna. The tightening torque at the N connector is 1.7 Nm. 2. Make sure that the flexible connecting cable does not cause any tensile load on the SCALANCE W device or on the antenna.
  • Page 40 Technical data Support Mechanical properties Dimensions 48 x 42 x 5 mm (width x height x depth) Rotating bracket Mechanical properties Dimensions 48 x 57.5 x 41.5 mm (width x height x depth) Approval The product ANT793-6DG has the following approvals: ●...
  • Page 41 Technical data Horizontal radiation pattern (5600 MHz) Polarization plane -45° Vertical radiation pattern (5600 MHz) Polarization plane -45° Antenna ANT793-6DG A5E03484067-05, 05/2019...
  • Page 42 Technical data Horizontal radiation pattern (5600 MHz) Polarization plane +45° Vertical radiation pattern (5600 MHz) Polarization plane +45° Antenna ANT793-6DG A5E03484067-05, 05/2019...

  • Page 43: Dimension Drawings

    Dimension drawings Dimensions are specified in mm. Antenna Side and front view Antenna ANT793-6DG A5E03484067-05, 05/2019...
  • Page 44 Dimension drawings Support Front view Rotating bracket Side views and front view Antenna ANT793-6DG A5E03484067-05, 05/2019...
  • Page 45 Trademarks All names identified by ® are registered trademarks of Siemens AG. The remaining trademarks in this publication may be trademarks whose use by third parties for their own purposes could violate the rights of the owner. Disclaimer of Liability We have reviewed the contents of this publication to ensure consistency with the hardware and software described.
