Summary of Contents for LevelOne WAP-8111

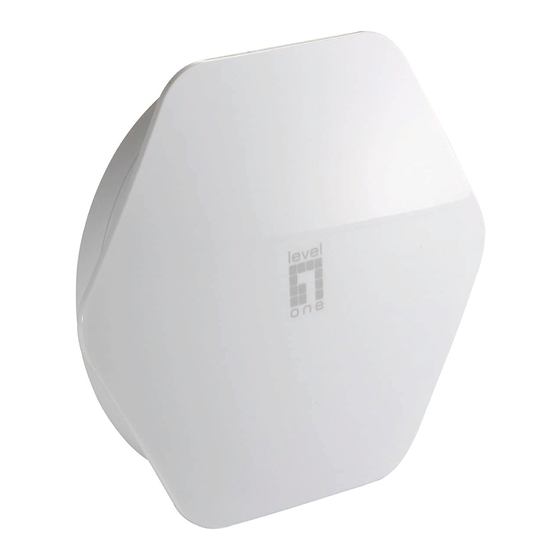

- Page 1 LevelOne WAP-8111 / WAP-8112 Managed Ceiling Mount Wireless Access Point, Quick Installation Guide English Deutsch Français Español Português Русский Italiano Polski Ελληνικά 简体中文 V1.0_20150909...
- Page 2 English Reset Button Power Port LAN Port 2.4G/5G LED SYS LED LED / Button / Interface LED / Button / Interface Description The Device is powered LED will be on when AP is Powered powered on. The 2.4G/5G LED is on when 2.4GHz/5GHz 2.4G/5G Wireless is enabled.The LED blinks when transmitting/receiving 2.4G/5G wireless data.
-
Page 3: Hardware Installation
1. Connect the supplied power adapter, or 2. Plug one end of your Ethernet cable into the LAN port of the WAP-8111 / WAP-8112, and the other end into a port on a PoE switch or a 802.3af Poe injector... -
Page 4: Software Installation
Software Installation To login to the LevelOne AP, please perform the following steps: Check Your Network Settings to login web UI Please make sure your PC can get IP address automatically, so the router can communicate with your PC during configuration. - Page 5 Deutsch Reset-Taste LAN-Anschluss Netzanschluss 2,4G-/5G-LED SYSTEM-LED LED / Taste / Schnittstelle LED / Taste / Beschreibung Schnittstelle Betrieb-LED leuchtet, wenn Zugangspunkt Betrieb eingeschaltet ist. 2,4G-/5G-LED leuchtet, wenn 2,4G-/5G-LED 2,4-GHz-/5-GHz-Drahtlosfunktion aktiviert ist. Die LED blinkt, wenn Daten im 2,4G-/5G-Bereich gesendet/empfangen werden. Die LED blinkt zweimal pro Sekunde, wenn das System SYSTEM-LED einwandfrei funktioniert, und sie blinkt langsamer, wenn das...
-
Page 6: Gerät Einschalten
Hardwareinstallation Gerät einschalten Zum Einschalten des WAP-8111 / WAP-8112 können Sie eine der folgenden Methoden verwenden: 1. Schließen Sie das mitgelieferte Netzteil an, oder 2. Verbinden Sie ein Ende Ihres Ethernet-Kabels mit dem LAN-Anschluss des WAP-8111 / WAP-8112 und das andere Ende mit dem Anschluss an einem PoE-Switch oder einem 802.3af-PoE-Injektor. - Page 7 Softwareinstallation Bitte gehen Sie zur Anmeldung am LeveiOne-Zugangspunkt wie folgt vor: 1. Ihre Netzwerkeinstellungen zur Anmeldung an der Webschnittstelle prüfen Bitte stellen Sie sicher, dass Ihr PC automatisch eine IP-Adresse beziehen kann, damit der Router in der Lage ist, während der Konfiguration mit Ihrem PC zu kommunizieren.
- Page 8 Français Bouton de réinitialisation POE Port d'alimentation Port LAN DEL 2,4G/5G DEL SYS DEL / Bouton / Interface DEL / Bouton / Description Interface L'appareil est alimenté La DEL est allumée lorsque le PA est Alimenté sous tension. La DEL 2,4G/5G s'allume lorsque la connexion sans fil 2,4 DEL 2,4G/5G GHz/5 GHz est active.
-
Page 9: Installation De L'équipement
Pour alimenter le WAP-8111 / WAP-8112, vous pouvez utiliser l'une des méthodes suivantes : 1. Connecter l'adaptateur secteur fourni, ou 2. Brancher une extrémité de votre câble Ethernet dans le port LAN du WAP-8111 / WAP-8112, et l'autre extrémité dans un port du commutateur PoE ou un injecteur Poe 802.3af. -
Page 10: Installation Du Logiciel
Installation du logiciel Pour se connecter au PA LevelOne, veuillez effectuer les étapes suivantes : Vérifiez vos paramètres réseau pour vous connecter à l'IU Web Assurez-vous que votre PC peut obtenir l'adresse IP automatiquement, afin que le routeur puisse communiquer avec votre PC pendant la configuration. - Page 11 Españ ol Botón Restablecer Puerto de Puerto LAN LED de 2,4G/5G alimentación LED de SISTEMA LED / Botón / Interfaz LED / Botó n / Interfaz Descripció n El dispositivo recibe corriente. El LED se encenderá cuando el Alimentación PA reciba corriente. El LED de 2,4G/5G se enciende cuando la conexión inalámbrica de 2,4 GHz/5 GHz está...
-
Page 12: Instalación Del Hardware
Para encender su WAP-8111 / WAP-8112, puede utilizar uno de los métodos siguientes: 1. Conecte el adaptador de alimentación suministrado, o 2. Enchufe un extremo del cable Ethernet al puerto LAN de su WAP-8111 / WAP-8112 y el otro extremo al puerto de un conmutador PoE o de un inyector PoE 802.3af. -
Page 13: Instalación Del Software
Instalació n del software Para iniciar sesión en un PA LevelOne, realice los pasos siguientes: Comprobar la configuració n de red para iniciar sesió n en la interfaz de usuario Web Asegúrese de que su PC puede obtener la dirección IP automáticamente de forma que el enrutador pueda comunicarse con su PC durante la configuración. - Page 14 Português Botão de reposição Ligação/ Porta LAN LED 2,4G/5G Atividade LED SYS LED / Botão / Interface LED / Botão / Interface Descrição O dispositivo possui energia. O LED ficará aceso quando o PA Com energia estiver a ser alimentado. O LED 2,4G/5G acende quando a função Sem fios 2,4GHz/5GHz LED 2,4G/5G estiver ativada.
-
Page 15: Instalação De Hardware
Pode usar um dos seguintes métodos para ligar o WAP-8111 / WAP-8112: 1. Ligue o transformador fornecido, ou 2. Ligue uma extremidade do seu cabo Ethernet à porta LAN do WAP-8111 / WAP-8112 e a outra extremidade a uma porta num comutador PoE o injetor PoE 802.3af. -
Page 16: Instalação Do Software
Instalação do software Para iniciar sessão no utilitário do PA, execute os seguintes passos: Verifique as suas definiçõ es de rede para iniciar sessão na interface Web Certifique-se de que o seu PC é capaz de obter o endereço IP automaticamente, para que o router consiga comunicar com o seu PC durante a configuração. - Page 17 Русский Кнопка сброса Питание по Ethernet (PoE) Порт Разъем Индикатор 2,4 ЛВС питания ГГц/5 ГГц Индикатор, кнопка, порт Индикатор, кнопка, Описание порт Индикатор питания устройства светится, когда точка доступа Питание включена. При обычном подключении устройств к порту индикатор Индикатор 2,4 ГГц/5 порта...
-
Page 18: Установка Оборудования
1. Подключите к точке доступа блок питания, входящий в комплект поставки. 2. Подключите разъем на одном конце кабеля Ethernet к порту ЛВС точки доступа WAP-8111 / WAP-8112, а разъем на другом конце — к порту PoE-коммутатора или PoE-инжектора 802.3af. Настройка устройства... -
Page 19: Установка Программного Обеспечения
Установка программного обеспечения Ниже приведена процедура входа на точку доступа LevelOne. Проверьте настройки сети для входа в веб-интерфейс точки доступа. Удостоверьтесь, что компьютер получает IP-адрес автоматически, чтобы маршрутизатор мог осуществлять обмен данными с компьютером во время настройки. Выберите пункты «Панель управления» > «Сетевые подключения». - Page 20 Italiano Tasto Reset Porta di Porta LAN LED 2,4 G/5 G alimentazion LED SYS LED / Tasto / Interfaccia LED / Tasto / Interfaccia Descrizione Il dispositivo è alimentato. Il LED si accende quando l'AP è Alimentato acceso. Il LED 2,4 G/5 G si accende quando si abilitail wireless 2,4 LED 2,4 G/5 G GHz/5 GHz.
-
Page 21: Installazione Dell'hardware
Per accendere WAP-8111 / WAP-8112, utilizzare uno dei seguenti metodi: 1. Collegare l'adattatore di alimentazione in dotazione o 2. Inserire un'estremità del cavo Ethernet nella porta LAN di WAP-8111 / WAP-8112, e l'altra estremità in una porta dello switch PoE o dell'iniettore PoE 802.3af. -
Page 22: Installazione Del Software
Installazione del software Per accedere ad LevelOne AP, eseguire le seguenti procedure: Verifica delle impostazioni di rete per l'accesso all'interfaccia utente web Assicurarsi che il PC possa ottenere automaticamente l'indirizzo IP, in modo che il router sia in grado di comunicare con il PC durante la configurazione. - Page 23 Polski Przycisk resetowania Port zasilania Port LAN Dioda LED 2,4G/5G SYS LED Wskaźniki LED/przyciski/interfejs Wskaźniki Opis LED/przyciski/interfejs Urządzenie jest włączone; wskaźnik LED świeci, gdy punkt Zasilanie dostępu jest włączony. Dioda 2,4G/5G świeci, włączeniu połączenia Dioda LED 2,4G/5G bezprzewodowego 2,4GHz/5GHz. Dioda LED miga podczas bezprzewodowej transmisji/odbierania w trybie 2,4G/5G.
-
Page 24: Instalacja Sprzętu
Dostępne są dwie metody zasilania urządzenia WAP-8111 / WAP-8112: 1. Podłącz dostarczony zasilacz; lub 2. Podłącz jedną wtyczkę kabla Ethernet do portu LAN urządzenia WAP-8111 / WAP-8112, a drugą wtyczkę do portu przełącznika PoE lub iniektora PoE 802.3af. Konfiguracja urządzenia Dostępne są... -
Page 25: Instalacja Oprogramowania
Instalacja oprogramowania W celu zalogowania się do LevelOne AP należy wykonać poniższe czynności: Sprawdź ustawienia sieciowe, aby móc zalogować się do interfejsu Web UI Upewnij się, że komputer uzyskuje adres IP automatycznie, aby podczas konfiguracji możliwa była komunikacja routera z komputerem. - Page 26 Αγγλικά Κουμπί επαναφοράς POE (Ισχύς μέσω Ethernet) Θύρα Θύρα 2,4G/5G LED τροφοδοσίας SYS LED Λυχνία LED / Κουμπί / Διεπαφή Λυχνία LED / Κουμπί / Περιγραφή Διεπαφή Η Συσκευή λαμβάνει τροφοδοσία Η λυχνία LED θα είναι αναμμένη Τροφοδοτούμενο όταν το AP είναι ενεργοποιημένοn. Η...
- Page 27 ακόλουθες μεθόδους: 1. Συνδέστε τον προσαρμογέα ρεύματος που παρέχεται, ή 2. Συνδέστε το ένα άκρο του καλωδίου Ethernet σας στη θύρα LAN τουWAP-8111 / WAP-8112 και το άλλο άκρο σε μια θύρα του διακόπτη PoE ή ενός εγχυτήρα Poe 802.3af...
-
Page 28: Εγκατάσταση Λογισμικού
Εγκατάσταση λογισμικού Για να συνδεθείτε στο LevelOne AP, πραγματοποιήστε τα ακόλουθα βήματα: Ελέγξτε τις ρυθμίσεις δικτύου σας για να συνδεθείτε στο web περιβάλλον χρήστη Βεβαιωθείτε ότι ο Η/Υ σας μπορεί να λαμβάνει διεύθυνση IP αυτόματα, έτσι ώστε ο δρομολογητής να μπορεί να επικοινωνεί με τον Η/Υ σας κατά τη διάρκεια της... - Page 29 简体中文版 Reset Button Reset 按钮 POE PoE 网口 Power Port 端口状态指 2,4G/5G LAN Port 电源 LAN 口 示灯 系统状态指示灯 LED / Button / Interface 指示灯/按钮/接口 指示灯/按钮/接口 说明 电源指示灯 设备接通电源后，电源指示灯亮。 2.4G/5G无线状态指示灯，，该频段无线启用时 2,4G/5G端口状态指示灯 常亮，数据传输时闪烁。 LED指示灯闪烁每秒两次就是系统正常运行，它 系统状态指示灯 闪烁速度较慢，就是系统负载过大。 LAN口 LAN口用于连接网络设备，例如交换机。 设备带电运行过程中，用回形针按住Reset按钮5 秒钟以上直到端口指示灯熄灭。设备将自动重启 Reset按钮 并恢复到出厂配置，。...
- Page 30 硬件安装 接通电源 请使用以下方法通接电源： 1. 连接电源适配器 2. 用网线连接设备的LAN口和PoE交换机或802.3af PoE 接口 配置设备 配置设备的方法如下： 1. 连接AP和计算机到同一台交换机或路由器下。在计算机上管理AP （仅适用于胖AP。 ） 2. 连接AP与WAC-1000/WAC-1001。连接计算机与WAC-1000/WAC-1001。 在计算机端登录WAC-1000/WAC-1001管理AP(仅适用于瘦AP模式). 登录设备 登录AP步骤如下： 1. 网络设置 为了保证路由器与计算机正常通信，请设置计算机为自动获取IP 地址。 选择“控制面板”>“网络连接”。...
- Page 31 右击“本地连接”并选择“属性”。 选择Internet协议（TCP/IP） 点击属性按钮。在弹出的对话框中选择“自动获得IP地址”，如下图所示。 2. 打开浏览器（例如：IE8） ，在地址栏输入AP的默认IP地址192.168.1.253并按回车键。 3. 在弹出的登录界面中输入出厂默认的用户名“admin”和密码“admin”,然后点击“确 定”。 → 开始 工作模式 提示：设备默认工作在瘦AP模式下，您可以进入“ ”页面将设备的工作模 式改为胖AP。...
