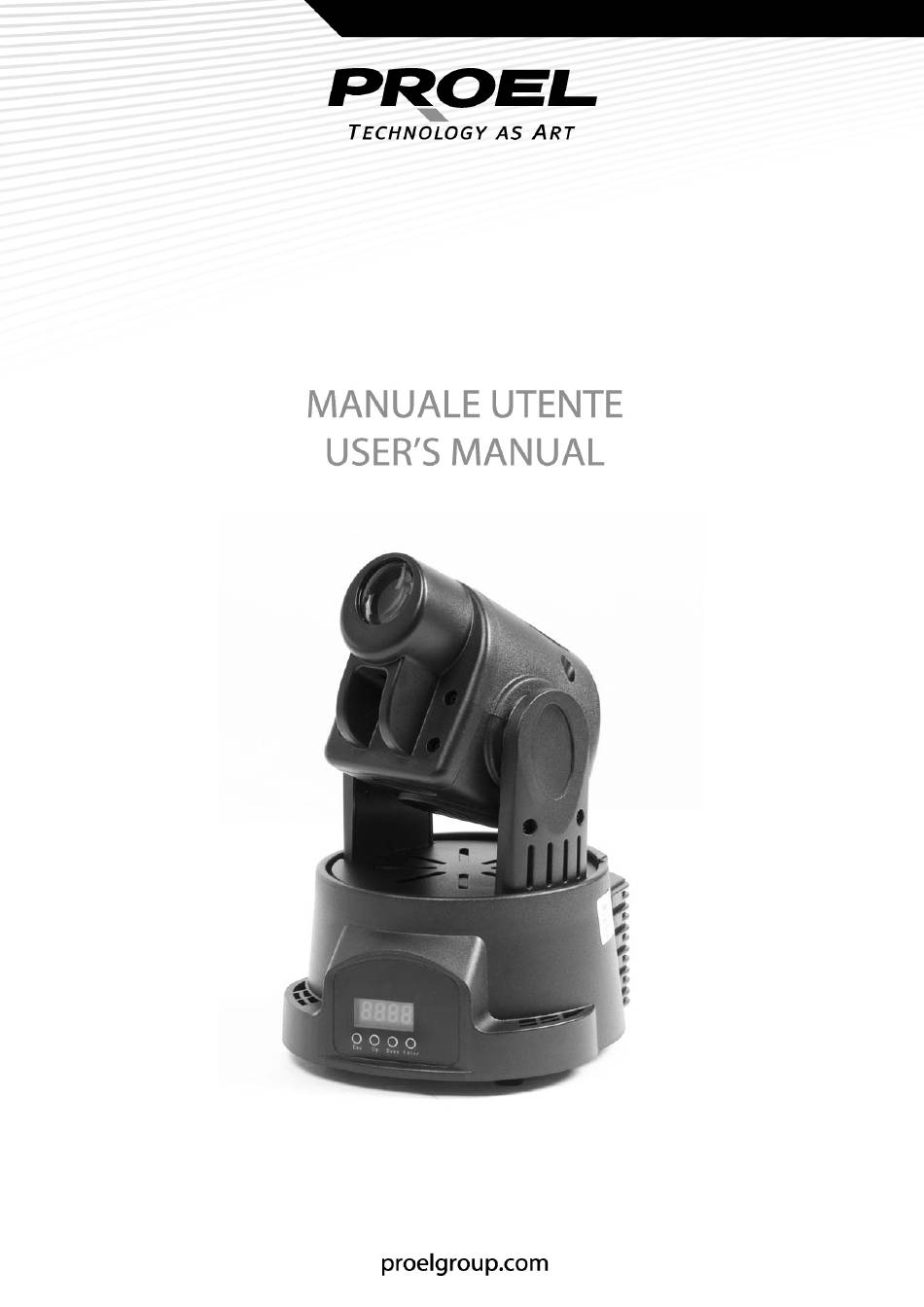

  • Page 1 MOVING HEAD LED SPOT PLLEDMLS...

  • Page 2: Table Of Contents

    INDICE NORME DI SICUREZZA....................3 ALIMENTAZIONE ......................4 MONTAGGIO IN SOSPENSIONE.................. 4 CONNESSIONE CON UNA LINEA DMX ..............5 MESSA IN FUNZIONE...................... 6 ISTRUZIONI OPERATIVE....................6 MANUTENZIONE......................8 DATI TECNICI........................8 TABLE OF CONTENTS MAIN GUIDELINES......................9 AC POWER........................10 OVEREAD MOUNTING ....................10 DMX 512 CONNECTION ....................11 OPERATION........................12 OPERATING INSTRUCTIONS ..................12...

  • Page 3: Norme Di Sicurezza

    Si prega di contattare un distributore PROEL per ricevere assistenza per qualsiasi dubbio su come attivare l’apparecchiatura in modo sicuro. Rivolgersi ad un tecnico qualificato per qualsiasi operazione di manutenzione non descritta nel presente manuale.

  • Page 4: Alimentazione

    IEC localizzata nella parte posteriore dell’apparecchiatura. MONTAGGIO IN SOSPENSIONE PLLEDMLS è progettato per essere montato sospeso con un gancio (non incluso). Attenzione! Bloccare l’accesso al di sotto dell’area di lavoro prima di procedere. Usare sempre un mezzo sicuro di aggancio secondario (fune di sicurezza).

  • Page 5: Connessione Con Una Linea Dmx

    CONNESSIONE CON UNA LINEA DMX Proiettore 3 Proiettore 2 Proiettore 1 Indirizzo 27 Indirizzo 14 Indirizzo 1 DMX-512 Controller I cavi DMX non devono venire a contatto con altri cavi, in tal caso infatti gli apparecchi potrebbero non funzionare correttamente o non funzionare affatto. Usare solo cavi DMX con spina e presa tipo XLR 3 poli, per la connessione alla centralina DMX o per il collegamento tra apparecchi.

  • Page 6: Messa In Funzione

    MESSA IN FUNZIONE Dopo aver connesso il proiettore alla rete di alimentazione, esso può essere acceso. Ogni proiettore occupa 13 canali DMX. Per fare in modo che il segnale di controllo sia correttamente ricevuto da ogni proiettore, è necessario che ognuno di essi sia indirizzato. Questo può essere fatto per ogni singolo proiettore impostando l’indirizzo sul display, premendo successivamente ENTER.
  • Page 7 Funzioni del pannello di controllo: Funzione Opzioni Note MStA hrUn Master esecuzione lenta MStS SrUn Master esecuzione modalità musicale MStc crUn Master esecuzione veloce SLAV Modalità slave / musicale rPAn Inversione PAN rtIL Inversione TILT rdIS Inversione display 13Ch Modalità 5/13 canali PA54 PA36 –...

  • Page 8: Manutenzione

    MANUTENZIONE Per mantenere elevata la qualità delle prestazioni del PLLEDMLS, è fondamentale una pulizia regolare degli elementi dell’asse ottico, così come dei fori di aerazione e della ventola di raffreddamento. Importante! Polvere eccessiva, depositi di fumo ed altre scorie riducono le prestazioni e causano surriscaldamento.

  • Page 9: Main Guidelines

    If you have questions about how to operate the fixture safely, please contact a PROEL distributor for assistance. Refer any service operation not described in this manual to a qualified technician.

  • Page 10: Ac Power

    Connect the mains power cable to the fixture at the 3-prong IEC male input socket at the rear of the fixture. OVERHEAD MOUNTING PLLEDMLS is designed to be hung overhead with a clamp (not included). Warning! Block access below the work area before proceeding. Always use a secure means of secondary attachment (safety rope).

  • Page 11: Dmx 512 Connection

    DMX-512 CONNECTION Projector 3 Projector 2 Projector 1 Address 27 Address 14 Address 1 DMX-512 Controller The wires must not come into contact with each other, otherwise the fixtures will not work at all, or not will work properly. Only use only a DMX cable and 3-pin XLR-plugs and connectors in order to connect the controller with the fixture or one fixture with another.

  • Page 12: Operation

    OPERATION After you connected the effect to the mains, the fixture starts running. During the reset, the motors are trimmed and the device is ready for use afterwards. Each projector occupies 13 channels. To ensure that the control signals are properly directed to each projector, the projector requires addressing.
  • Page 13 Control panel functions: Function Options Notes MStA hrUn Master slow run MStS SrUn Master music mode run MStc crUn Master fast run SLAV Slave / music mode rPAn PAN reverse rtIL TILT reverse rdIS Display reverse 13Ch 5/13 channels mode PA54 PA36 –...

  • Page 14: Basic Service

    BASIC SERVICE Regular cleaning of the elements in the optical path, as well as the air vents, is vital to maintaining the operational quality of the PLLEDMLS. Important! Excessive dust, smoke fluid, and particulate build-up degrades performance and causes overheating and damage to the fixture that is not covered by the warranty.
