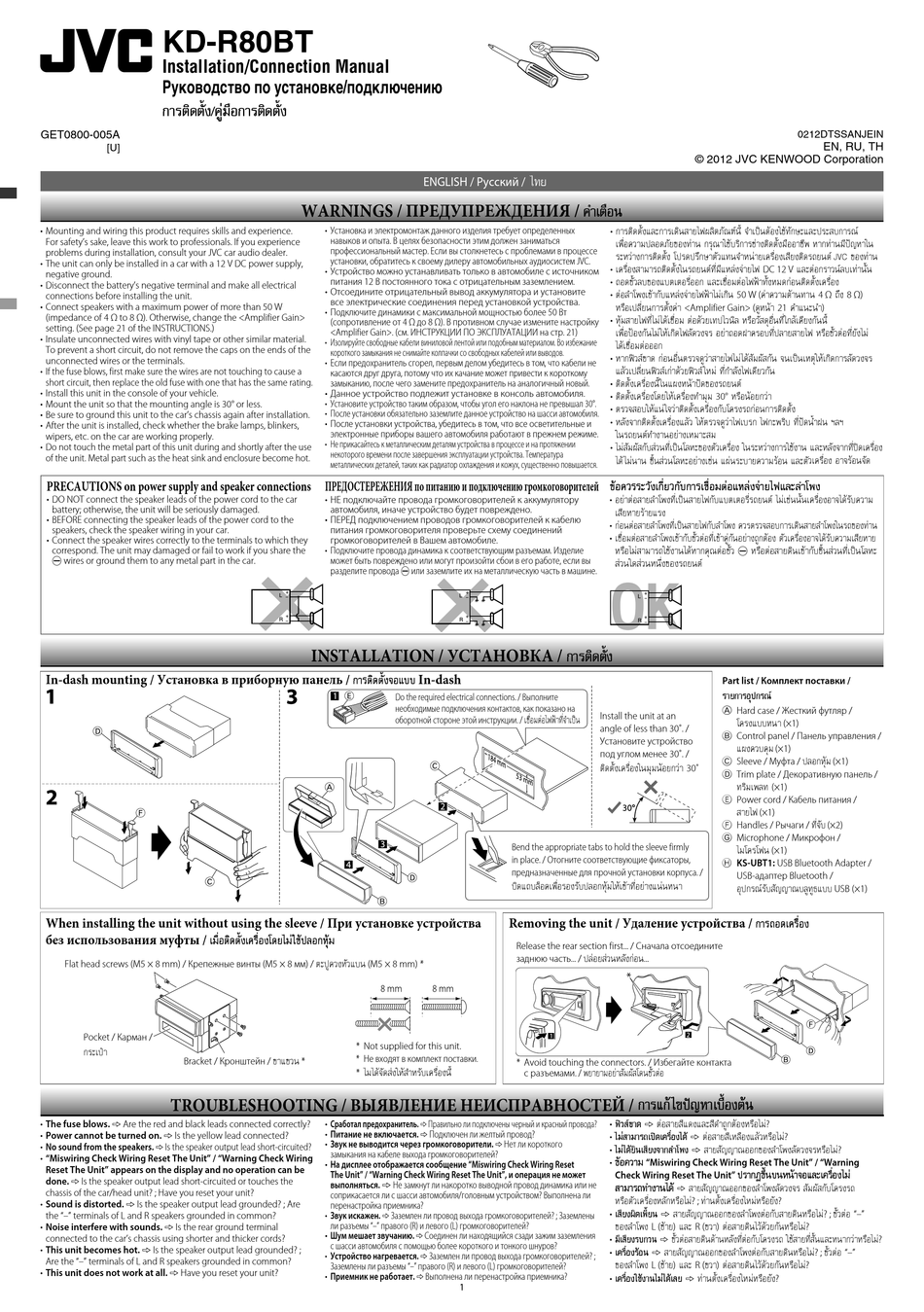

JVC KD-R80BT Installation & Connection Manual

KD-R80BT
Installation/Connection Manual
Руководство по установке/подключению
การติ ด ตั ้ ง /คู  ม ื อ การติ ด ตั ้ ง
GET0800-005A
[U]
• Mounting and wiring this product requires skills and experience.
For safety's sake, leave this work to professionals. If you experience
problems during installation, consult your JVC car audio dealer.
• The unit can only be installed in a car with a 12 V DC power supply,
negative ground.
• Disconnect the battery's negative terminal and make all electrical
connections before installing the unit.
• Connect speakers with a maximum power of more than 50 W
(impedance of 4 Ω to 8 Ω). Otherwise, change the <Amplifier Gain>
setting. (See page 21 of the INSTRUCTIONS.)
• Insulate unconnected wires with vinyl tape or other similar material.
To prevent a short circuit, do not remove the caps on the ends of the
unconnected wires or the terminals.
• If the fuse blows, first make sure the wires are not touching to cause a
short circuit, then replace the old fuse with one that has the same rating.
• Install this unit in the console of your vehicle.
• Mount the unit so that the mounting angle is 30° or less.
• Be sure to ground this unit to the car's chassis again after installation.
• After the unit is installed, check whether the brake lamps, blinkers,
wipers, etc. on the car are working properly.
• Do not touch the metal part of this unit during and shortly after the use
of the unit. Metal part such as the heat sink and enclosure become hot.
PRECAUTIONS on power supply and speaker connections
• DO NOT connect the speaker leads of the power cord to the car
battery; otherwise, the unit will be seriously damaged.
• BEFORE connecting the speaker leads of the power cord to the
speakers, check the speaker wiring in your car.
• Connect the speaker wires correctly to the terminals to which they
correspond. The unit may damaged or fail to work if you share the
G wires or ground them to any metal part in the car.
In-dash mounting / Установка в приборную панель /
When installing the unit without using the sleeve / При установке устройства
เมื ่ อ ติ ด ตั ้ ง เครื ่ อ งโดยไม ใ ช ป ลอกหุ  ม
без использования муфты /
Flat head screws (M5 × 8 mm) / Крепежные винты (M5 × 8 мм) /
Pocket / Карман /
กระเป า
Bracket / Кронштейн /
TROUBLESHOOTING / BЫЯВЛЕНИЕ НЕИСПРАВНОСТЕЙ /
• The fuse blows. h Are the red and black leads connected correctly?
• Power cannot be turned on. h Is the yellow lead connected?
• No sound from the speakers. h Is the speaker output lead short-circuited?
• "Miswiring Check Wiring Reset The Unit" / "Warning Check Wiring
Reset The Unit" appears on the display and no operation can be
done. h Is the speaker output lead short-circuited or touches the
chassis of the car/head unit? ; Have you reset your unit?
• Sound is distorted. h Is the speaker output lead grounded? ; Are
the "–" terminals of L and R speakers grounded in common?
• Noise interfere with sounds. h Is the rear ground terminal
connected to the car's chassis using shorter and thicker cords?
• This unit becomes hot. h Is the speaker output lead grounded? ;
Are the "–" terminals of L and R speakers grounded in common?
• This unit does not work at all. h Have you reset your unit?
ENGLISH / Русский /
WARNINGS / ПРЕДУПРЕЖДЕНИЯ /
• Установка и электромонтаж данного изделия требует определенных
навыков и опыта. В целях безопасности этим должен заниматься
профессиональный мастер. Если вы столкнетесь с проблемами в процессе
установки, обратитесь к своему дилеру автомобильных аудиосистем JVC.
• Устройство можно устанавливать только в автомобиле с источником
питания 12 В постоянного тока с отрицательным заземлением.
• Отсоедините отрицательный вывод аккумулятора и установите
все электрические соединения перед установкой устройства.
• Подключите динамики с максимальной мощностью более 50 Вт
(сопротивление от 4 Ω до 8 Ω). В противном случае измените настройку
<Amplifier Gain>. (см. ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ на стр. 21)
• Изолируйте свободные кабели виниловой лентой или подобным материалом. Во избежание
короткого замыкания не снимайте колпачки со свободных кабелей или выводов.
• Если предохранитель сгорел, первым делом убедитесь в том, что кабели не
касаются друг друга, потому что их качание может привести к короткому
замыканию, после чего замените предохранитель на аналогичный новый.
• Данное устройство подлежит установке в консоль автомобиля.
• Установите устройство таким образом, чтобы угол его наклона не превышал 30°.
• После установки обязательно заземлите данное устройство на шасси автомобиля.
• После установки устройства, убедитесь в том, что все осветительные и
электронные приборы вашего автомобиля работают в прежнем режиме.
• Не прикасайтесь к металлическим деталям устройства в процессе и на протяжении
некоторого времени после завершения эксплуатации устройства. Температура
металлических деталей, таких как радиатор охлаждения и кожух, существенно повышается.
ПРЕДОСТЕРЕЖЕНИЯ по питанию и подключению громкоговорителей
• НЕ подключайте провода громкоговорителей к аккумулятору
автомобиля, иначе устройство будет повреждено.
• ПЕРЕД подключением проводов громкоговорителей к кабелю
питания громкоговорителя проверьте схему соединений
громкоговорителей в Вашем автомобиле.
• Подключите провода динамика к соответствующим разъемам. Изделие
может быть повреждено или могут произойти сбои в его работе, если вы
разделите провода G или заземлите их на металлическую часть в машине.
INSTALLATION / УСТАНОВКА /
การติ ด ตั ้ ง จอแบบ
In-dash
Do the required electrical connections. / Выполните
необходимые подключения контактов, как показано на
оборотной стороне этой инструкции. /
ตะปู ค วงหั ว แบน
(M5 × 8 mm) *
* Not supplied for this unit.
ขาแขวน
* Не входят в комплект поставки.
*
ไมได จ ั ด ส ง ให ส ำหรั บ เครื ่ อ งนี ้
*
• Сработал предохранитель. h Правильно ли подключены черный и красный провода?
• Питание не включается. h Подключен ли желтый провод?
• Звук не выводится через громкоговорители. h Нет ли короткого
замыкания на кабеле выхода громкоговорителей?
• На дисплее отображается сообщение "Miswiring Check Wiring Reset
The Unit" / "Warning Check Wiring Reset The Unit", и операция не может
выполняться. h Не замкнут ли накоротко выводной провод динамика или не
соприкасается ли с шасси автомобиля/головным устройством? Выполнена ли
перенастройка приемника?
• Звук искажен. h Заземлен ли провод выхода громкоговорителей? ; Заземлены
ли разъемы "–" правого (R) и левого (L) громкоговорителей?
• Шум мешает звучанию. h Соединен ли находящийся сзади зажим заземления
с шасси автомобиля с помощью более короткого и тонкого шнуров?
• Устройство нагревается. h Заземлен ли провод выхода громкоговорителей? ;
Заземлены ли разъемы "–" правого (R) и левого (L) громкоговорителей?
• Приемник не работает. h Выполнена ли перенастройка приемника?
ไทย
คำเตื อ น
การติ ด ตั ้ ง และการเดิ น สายไฟผลิ ต ภั ณ ฑ น ี ้ จำเป น ต อ งใช ท ั ก ษะและประสบการณ
•
เพื ่ อ ความปลอดภั ย ของท า น กรุ ณ าใช บ ริ ก ารช า งติ ด ตั ้ ง มื อ อาชี พ หากท า นมี ป  ญ หาใน
ระหว า งการติ ด ตั ้ ง โปรดปรึ ก ษาตั ว แทนจำหน า ยเครื ่ อ งเสี ย งติ ด รถยนต JVC ของท า น
เครื ่ อ งสามารถติ ด ตั ้ ง ในรถยนต ท ี ่ ม ี แ หล ง จ า ยไฟ
•
ถอดขั ้ ว ลบของแบตเตอรี ่ อ อก และเชื ่ อ มต อ ไฟฟ า ทั ้ ง หมดก อ นติ ด ตั ้ ง เครื ่ อ ง
•
ต อ ลำโพงเข า กั บ แหล ง จ า ยไฟฟ า ไม เ กิ น
•
หรื อ เปลี ่ ย นการตั ้ ง ค า
หุ  ม สายไฟที ่ ไ ม ไ ด เ ชื ่ อ ม ต อ ด ว ยเทปไวนิ ล หรื อ วั ส ดุ อ ื ่ น ที ่ ใ กล เ คี ย งกั น นี ้
•
เพื ่ อ ป อ งกั น ไม ใ ห เ กิ ด ไฟลั ด วงจร อย า ถอดฝาครอบที ่ ป ลายสายไฟ หรื อ ขั ้ ว ต อ ที ่ ย ั ง ไม
ได เ ชื ่ อ มต อ ออก
หากฟ ว ส ข าด ก อ นอื ่ น ตรวจดู ว  า สายไฟไม ไ ด ส ั ม ผั ส กั น จนเป น เหตุ ใ ห เ กิ ด การลั ด วงจร
•
แล ว เปลี ่ ย นฟ ว ส เ ก า ด ว ยฟ ว ส ใ หม ที ่ ก ำลั ง ไฟเดี ย วกั น
ติ ด ตั ้ ง เครื ่ อ งนี ้ ใ นแผงหน า ป ด ของรถยนต
•
ติ ด ตั ้ ง เครื ่ อ งโดยให เ ครื ่ อ งทำมุ ม
•
ตรวจสอบให แ น ใ จว า ติ ด ตั ้ ง เครื ่ อ งกั บ โครงรถก อ นการติ ด ตั ้ ง
•
หลั ง จากติ ด ตั ้ ง เครื ่ อ งแล ว ให ต รวจดู ว  า ไฟเบรก ไฟกะพริ บ ที ่ ป  ด น้ ำ ฝน ฯลฯ
•
ในรถยนต ท ำงานอย า งเหมาะสม
ไม ส ั ม ผั ส กั บ ส ว นที ่ เ ป น โลหะของตั ว เครื ่ อ ง ในระหว า งการใช ง าน และหลั ง จากที ่ ป  ด เครื ่ อ ง
•
ได ไ ม น าน ชิ ้ น ส ว นโลหะอย า งเช น แผ น ระบายความร อ น และตั ว เครื ่ อ ง อาจร อ นจั ด
ข อ ควรระวั ง เกี ่ ย วกั บ การเชื ่ อ มต อ แหล ง จ า ยไฟและลำโพง
อย า ต อ สายลำโพงที ่ เ ป น สายไฟกั บ แบตเตอรี ่ ร ถยนต ไม เ ช น นั ้ น เครื ่ อ งอาจได ร ั บ ความ
•
เสี ย หายร า ยแรง
ก อ นต อ สายลำโพงที ่ เ ป น สายไฟกั บ ลำโพง ควรตรวจสอบการเดิ น สายลำโพงในรถของท า น
•
เชื ่ อ มต อ สายลำโพงเข า กั บ ขั ้ ว ต อ ที ่ เ ข า คู  ก ั น อย า งถู ก ต อ ง ตั ว เครื ่ อ งอาจได ร ั บ ความเสี ย หาย
•
หรื อ ไม ส ามารถใช ง านได ห ากคุ ณ ต อ ขั ้ ว
ส ว นใดส ว นหนึ ่ ง ของรถยนต
การติ ด ตั ้ ง
เชื ่ อ มต อ ไฟฟ า ที ่ จ ำเป น Install the unit at an
angle of less than 30˚. /
Установите устройство
под углом менее 30˚. /
ติ ด ตั ้ ง เครื ่ อ งในมุ ม น อ ยกว า
Bend the appropriate tabs to hold the sleeve firmly
in place. / Отогните соответствующие фиксаторы,
предназначенные для прочной установки корпуса. /
บิ ด แถบล็ อ คเพื ่ อ รองรั บ ปลอกหุ  ม ให เ ข า ที ่ อ ย า งแน น หนา
Removing the unit / Удаление устройства /
Release the rear section first... / Сначала отсоедините
ปล อ ยส ว นหลั ง ก อ น
заднюю часть... /
* Avoid touching the connectors. / Избегайте контакта
พยายามอย า สั ม ผั ส โดนขั ้ ว ต อ
с разъемами. /
ฟ ว ส ข าด
•
ไม ส ามารถเป ด เครื ่ อ งได
•
ไม ไ ด ย ิ น เสี ย งจากลำโพง
•
ข อ ความ
•
Check Wiring Reset The Unit"
สามารถทำงานได
หรื อ ตั ว เครื ่ อ งหลั ก หรื อ ไม
เสี ย งผิ ด เพี ้ ย น
•
ของลำโพง
มี เ สี ย งรบกวน
•
เครื ่ อ งร อ น
•
ของลำโพง
เครื ่ อ งใช ง านไม ไ ด เ ลย
•
1
0212DTSSANJEIN
© 2012 JVC KENWOOD Corporation
และต อ กราวน ล บเท า นั ้ น
DC 12 V
ค า ความต า นทาน
50 W (
ดู ห น า คำแนะนำ
<Amplifier Gain> ( 21
หรื อ น อ ยกว า
30°
หรื อ ต อ สายดิ น เข า กั บ ชิ ้ น ส ว นที ่ เ ป น โลหะ
G
Part list / Комплект поставки /
รายการอุ ป กรณ
A Hard case / Жесткий футляр /
โครงแบบหนา
(×1)
B Control panel / Панель управления /
แผงควบคุ ม
(×1)
ปลอกหุ  ม
C Sleeve / Муфта /
30˚
D Trim plate / Декоративную панель /
ทริ ม เพลท
(×1)
E Power cord / Кабель питания /
สายไฟ
(×1)
ที ่ จ ั บ
F Handles / Рычаги /
G Microphone / Микрофон /
ไมโครโฟน
(×1)
H KS-UBT1: USB Bluetooth Adapter /
USB-адаптер Bluetooth /
อุ ป กรณ ร ั บ สั ญ ญาณบลู ท ู ธ แบบ
การถอดเครื ่ อ ง
...
การแก ไ ขป ญ หาเบื ้ อ งต น
ต อ สายสี แ ดงและสี ด ำถู ก ต อ งหรื อ ไม
h ?
ต อ สายสี เ หลื อ งแล ว หรื อ ไม
h
?
สายสั ญ ญาณออกของลำโพงลั ด วงจรหรื อ ไม
h
"Miswiring Check Wiring Reset The Unit" / "Warning
ปรากฏขึ ้ น บนหน า จอและเครื ่ อ งไม
สายสั ญ ญาณออกของลำโพงลั ด วงจร สั ม ผั ส กั บ โครงรถ
h
ท า นตั ้ ง เครื ่ อ งใหม ห รื อ ยั ง
? ; ?
สายสั ญ ญาณออกของลำโพงต อ กั บ สายดิ น หรื อ ไม
h
ซ า ย และ ขวา ต อ สายดิ น ไว ด  ว ยกั น หรื อ ไม
L ( ) R ( ) ?
ขั ้ ว ต อ สายดิ น ด า นหลั ง ที ่ ต  อ กั บ โครงรถ ใช ส ายที ่ ส ั ้ น และหนากว า หรื อ ไม
h
สายสั ญ ญาณออกของลำโพงต อ กั บ สายดิ น หรื อ ไม
h
ซ า ย และ ขวา ต อ สายดิ น ไว ด  ว ยกั น หรื อ ไม
L ( ) R ( ) ?
ท า นตั ้ ง เครื ่ อ งใหม ห รื อ ยั ง
h ?
EN, RU, TH
ถึ ง
4 Ω 8 Ω)
)
(×1)
(×2)
USB (×1)
?
ขั ้ ว ต อ
? ; "–"
?
ขั ้ ว ต อ
? ; "–"
