PORTES RIGIDES
Prière de lire et de suivre les avertissements et les
instructions de renforcements à la page précédente. Ils
s'appliquent également aux portes rigides.

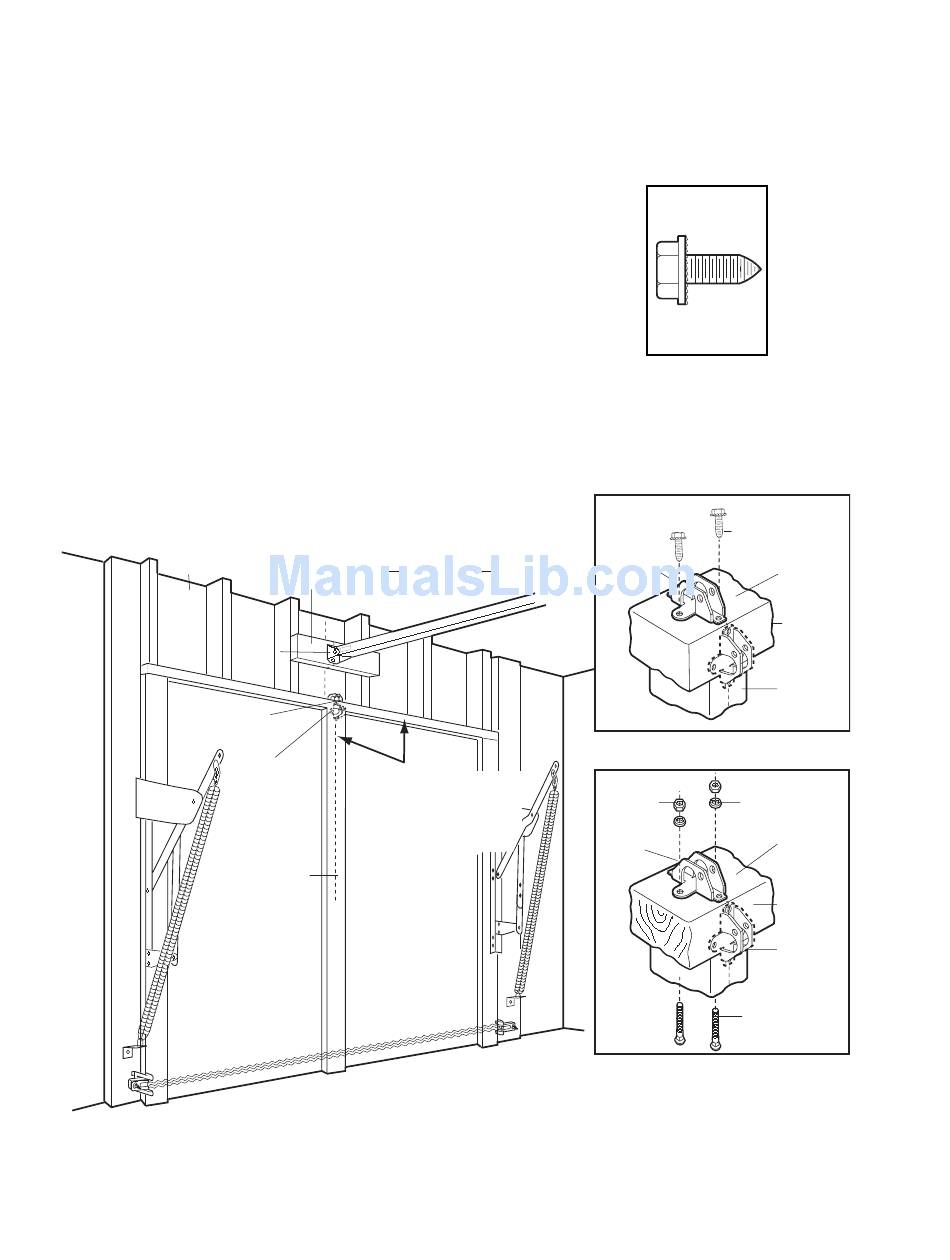

• Centrer le support de porte sur le dessus de la porte, en
l'alignant avec le support de linteau, comme il est
illustré. Repérer soit les trous de gauche et de droite,
soit les trous du haut et du bas.
• Portes métalliques : Percer des avant-trous de 3/16
pouce, puis fixer le support de la porte à l'aide des vis
autotaraudeuses de 1/4 po-14 x 5/8 po fournies.
• Portes en bois : Percer des trous de 5/16 po et utiliser
des boulons à tête bombée et à collet carré de
5/16 po x 2 po, des rondelles de blocage et des écrous
(non fournis) ou des tire-fond de 5/16 po x 1-1/2 po (non
fournis) suivant les besoins particuliers de l'installation.
REMARQUE : Le support de porte peut être posé sur le
bord supérieur de la porte, si nécessaire pour une
installation particulière. (Se reporter au dessin du
positionnement facultatif à la ligne pointillée.)
Linteau
Ligne du centre
vertical de la porte
de garage
Plafond fini
Support 2 x 4
Support
de
linteau
Support
de la porte
Placement
DES RENFORTS HORIZONTAUX ET
facultatif du
VERTICAUX SONT REQUIS DANS
support de
LE CAS D'UNE PORTE DE GARAGE
la porte
LÉGÈRE (EN FIBRE DE VERRE,
EN ALUMINIUM, EN ACIER,
EN PANNEAUX DE VERRE, ETC.).
(NON FOURNIS)
Pour une porte sans cadre exposé,
ou pour l'installation facultative,
utiliser des tire-fonds de 5/16 de po x 1-1/2 de po
(non fournis) pour fixer le support de la porte.
24
GRANDEUR
RÉELLE DES
FIXATIONS
Vis autotaraudeuse
1/4 de po-14 x 5/8 de po
Vis
autotaraudeuse de
1/4 de 14 x 5/8 de po
Dessus de
Support de
la porte
la porte
(intérieur du
garage)
Bord
supérieur
de la porte
Placement
facultatif
PORTE MÉTALLIQUE
Écrou
Rondelle-frein
5/16 de po-18
de 5/16 de po
Dessus de
Support de
la porte
la porte
(intérieur du
garage)
Bord
supérieur
de la porte
Placement
facultatif
Boulon à tête
bombée et à
collet carré de
5/16 de po x 2 po
(non fournis)
PORTE EN BOIS
