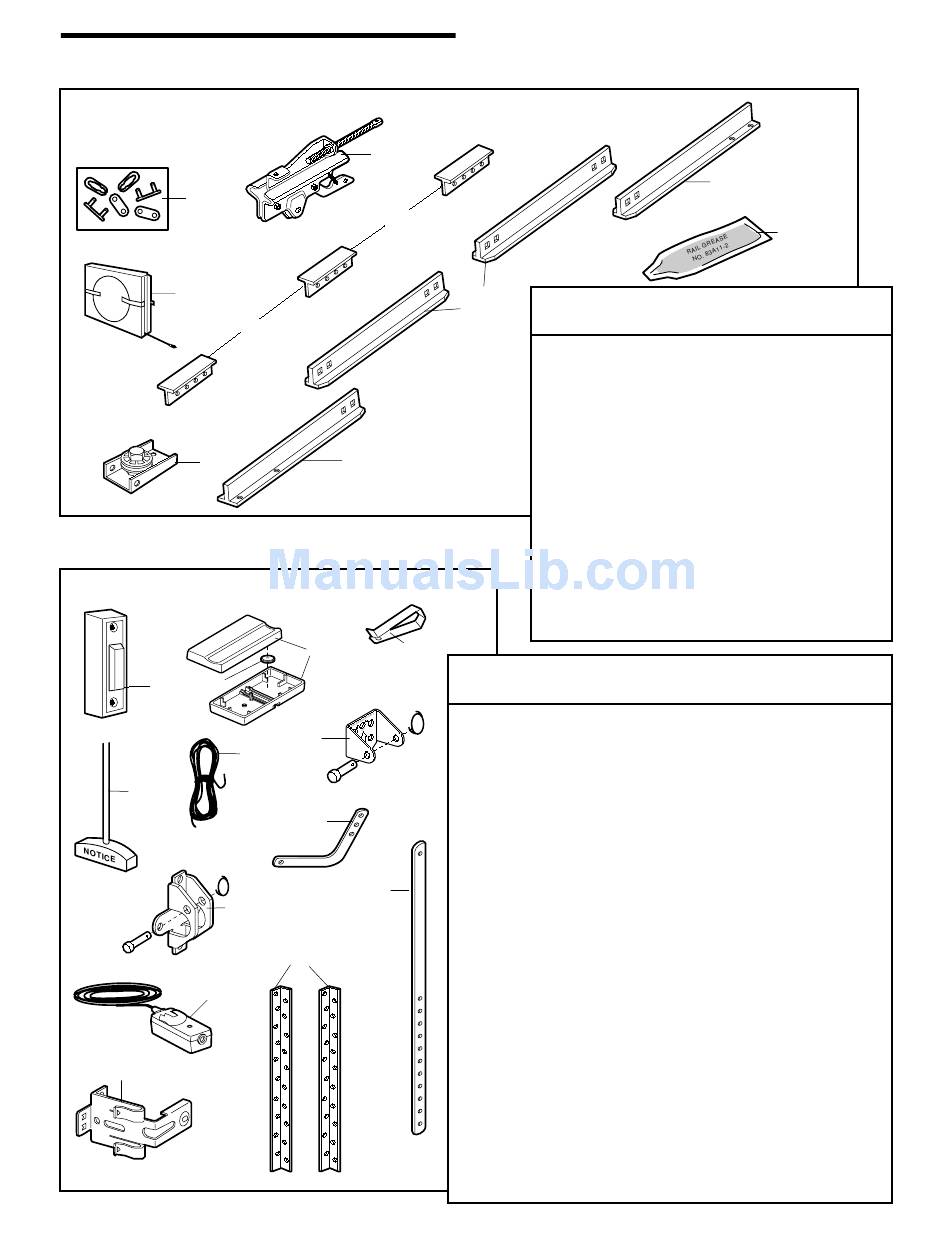

PIÈCES DE RECHANGE
Pièces d'assemblage
des rails
1
6
7
Pièces pour la pose
1 3
5
8
12
13
2
3
3
5
2 4
7
6
9
10
11
4
N° DE
RÉF. PIÈCE
1 4A1008
2 41A3489
3 183B112
4 183B111
5 183B113
6 41A3473
7 41B2616
8 83A11-2
41A2848
N° DE
RÉF. PIÈCE DÉSIGNATION
1 41A4166 Bouton éclairé de la commande de porte
2 41A5056-8 Télécommande à un bouton seulement
3 10A20 Pile au lithium 3V2032
4 29B137 Agrafe de pare-soleil de la télécommande
5 41A2828 Poignée et corde d'urgence
6 217A238 Fil de sonnerie blanc et blanc/rouge à
2 conducteurs
7 41A4353 Support de linteau avec axe de chape et
fixation
8 41A5047 Support de porte avec axe de chape et
fixation
9 178B35 Biellette courbée
10 178B34 Biellette droite
11 12B350 Support de suspension
12 41A5034 Nécessaire de capteur de sécurité
(cellules de réception et de transmission)
avec fil de sonnerie à deux conducteurs
de 3 pi
13 41A5266-1 Supports de détecteurs inverseurs de
sécurité (2)
NON ILLUSTRÉS
41A3475-17 Sachet des fixations de pose
(se reporter à la page 5).
114A2276 Manuel d'instructions
37
5
8
DÉSIGNATION
Maillon de raccord
Chariot complet
Support (chacune)
Rail - section centrale
(chacune)
Rail - sections d'extrémité
(chacune)
Chaîne et câble dans un
carton distributeur
Support de la poulie du câble
Graisse à rail
NON ILLUSTRÉS
Sachet des fixations des rails
(se reporter à la page 7).
