Instruction Sheet
External Battery
DC Connector Cable
Assembly

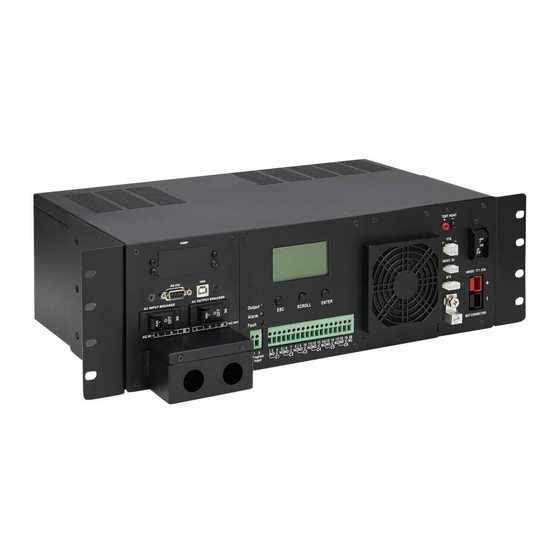

Models: SMART1524ET, SMART1548ET
WARRANTY REGISTRATION
Register your product today and be
automatically entered to win an ISOBAR
surge protector in our monthly drawing!
tripplite.com/warranty
1111 W. 35th Street, Chicago, IL 60609 USA • tripplite.com/support
Copyright © 2020 Tripp Lite. All rights reserved.
Español 7 • Français 13
®
1
Advertisement
Related Manuals for Tripp Lite SMART1524ET
Summary of Contents for Tripp Lite SMART1524ET
- Page 1 WARRANTY REGISTRATION Register your product today and be automatically entered to win an ISOBAR ® surge protector in our monthly drawing! tripplite.com/warranty 1111 W. 35th Street, Chicago, IL 60609 USA • tripplite.com/support Copyright © 2020 Tripp Lite. All rights reserved.
-
Page 2: Important Safety Instructions
Important Safety Instructions SAVE THESE INSTRUCTIONS This Addendum sheet contains important instructions for proper assembly and warnings that should be followed. Failure to heed these instructions warnings may affect your safety. Explanation of Symbols Caution, Risk of Danger Electrical Shock hazard Protective Earth Ground Recyclable, Contains Lead Connector Cable... - Page 3 Connector Cable Assembly Instructions Contact Tripp Lite at tripplite.com/support if you do not have the connectors and terminals. If you need replacements, request the kit listed below: UPS Model Kit Number Kit Includes SMART1524ET BPA7524KIT (x2) 6 AWG DC Terminals...
- Page 4 Connector Cable Assembly Instructions Insert the stripped wire ends into the terminals. Crimp the terminal and wire with the recommended wire crimping tool. Tug on the wire leads while holding the terminals to ensure the wire is crimped securely.
- Page 5 Connector Cable Assembly Instructions Insert the RED crimped wire terminal into the RED DC connector housing and the BLACK crimped wire terminal into the BLACK DC connector housing. Then, join the connector housings together via the slots on the housings. Be sure to observe the polarity. BLACK Equipment Connection Warnings CAUTION: Make sure UPS is powered down and disconnected...
- Page 6 Connector Cable Assembly Instructions Once the cable assembly is attached to the external battery at the end opposite the DC connector, it can be mated to the DC connector on the UPS system’s front panel. When connecting the cables to the external battery, you may observe small sparks;...
- Page 7 Hoja de Instrucciones Conjunto de Cable Conector de CD de la Batería Externa Modelos: SMART1524ET, SMART1548ET English 1 • Français 13 1111 W. 35th Street, Chicago, IL 60609 EE UU • tripplite.com/support Copyright © 2020 Tripp Lite. Todos los derechos reservados.
-
Page 8: Explicación De Los Símbolos
Instrucciones de Seguridad Importantes CONSERVE ESTAS INSTRUCCIONES Esta hoja anexa contiene instrucciones importantes para el ensamble correcto y advertencias que deben seguirse. No acatar estas advertencias de instrucciones puede afectar su seguridad. Explicación de los Símbolos Precaución, Riesgo de Daño Peligro de descarga eléctrica Tierra Física para Protección Reciclable, Contiene Plomo... - Page 9 Instrucciones para el Ensamble del Cable Conector Si no tiene los conectores y terminales, póngase en contacto con Tripp Lite en tripplite.com/support. Si necesita reemplazos, solicite el kit listado a continuación: Modelo de UPS Número de Kit El Kit Incluye:...
- Page 10 Instrucciones para el Ensamble del Cable Conector Inserte los extremos del cable pelado en las terminales. Oprima la terminal y el cable con la herramienta de compresión de cables recomendada. Tuerza la punta de los cables mientras sostiene las terminales para asegurar que el cable esté prensado firmemente.
- Page 11 Instrucciones para el Ensamble del Cable Conector Inserte la terminal de cable de compresión ROJA en el alojamiento ROJO del conector de CD y la terminal de cable de compresión negra en el alojamiento NEGRO del conector de CD. Luego, una los alojamientos del conector a través de las ranuras en los alojamientos.
- Page 12 Instrucciones para el Ensamble del Cable Conector Una vez que el conjunto del cable está acoplado a la batería externa en el extremo opuesto al conector de CD, puede acoplarse al conector de CD en el panel frontal del sistema UPS. Al conectar los cables a la batería externa, es posible que observe pequeñas chispas;...
- Page 13 Feuille d'instruction Ensemble du câble du connecteur CC des batteries externes Modèles : SMART1524ET, SMART1548ET English 1 • Español 7 1111 W. 35th Street, Chicago, IL 60609 USA • tripplite.com/support Droits d'auteur © 2020 Tripp Lite. Tous droits réservés.
-
Page 14: Consignes De Sécurité Importantes
Consignes de sécurité importantes CONSERVER CES INSTRUCTIONS Cette feuille d'addenda contient des directives importantes pour assembler l'appareil correctement et des avertissements qui doivent être respectés. Le non-respect de ces avertissements sur l'installation pourrait menacer votre sécurité. Explication des symboles Mise en garde, risque de danger Risque de décharges électriques Mise à... - Page 15 2 m (6,65 pi). Utiliser des conducteurs à toron en cuivre uniquement. Modèle SMART1524ET (onduleur de 24 V) : utiliser un fil de 6 AWG minimum, coté pour 105 °C (221 °F). Modèle SMART1548ET (onduleur de 48 V) : utiliser un fil de 8 AWG minimum, coté...
- Page 16 Câble du connecteur Instructions d'assemblage Insérer l'extrémité des fils dénudés dans les bornes. Sertir la borne et le fil en utilisant l'outil de sertissage recommandé. Tirer sur les fils conducteurs tout en tenant les bornes pour s'assurer que le fil est serti solidement en place.
- Page 17 Câble du connecteur Instructions d'assemblage Insérer la borne du fil serti ROUGE dans le boîtier du connecteur CC ROUGE et la borne du fil serti NOIR dans le boîtier du connecteur CC NOIR. Joindre ensuite les boîtiers de connecteur ensemble via les fentes sur les boîtiers.
- Page 18 Câble du connecteur Instructions d'assemblage Une fois que l'ensemble de câbles est fixé à la batterie externe à l'extrémité opposée du connecteur CC, il peut être accouplé au connecteur CC sur le panneau avant de l'onduleur. Au moment de connecter les câbles à la batterie externe, il est normal que la connexion produise de petites étincelles.
- Page 20 1111 W. 35th Street, Chicago, IL 60609 USA • tripplite.com/support 20-02-243 93-3C60_RevB...
