PSEN cs2.1p/PSEN cs2.2p
Sicherheitsbestimmungen
• Das Gerät darf nur von Personen
installiert und in Betrieb genommen
werden, die mit dieser Betriebsanleitung
und den geltenden Vorschriften über
Arbeitssicherheit und Unfallverhütung
vertraut sind. Beachten Sie die VDE-
sowie die örtlichen Vorschriften, insbe-
sondere hinsichtlich Schutzmaßnahmen.
• Entfernen Sie die Schutzkappe erst
unmittelbar vor Anschluss des Geräts
Bestimmungsgemäße Verwen-
dung
Der Sicherheitsschalter PSEN cs2.1p/
PSEN cs2.2p ist bestimmt für den Einsatz in
Sicherheitsstromkreisen nach EN 60204-1
und VDE 0113-1.
Der Sicherheitsschalter erfüllt EN 60947-5-3
nur zusammen mit dem Betätiger
PSEN cs2.1 und hierfür zugelassenen
Auswertegeräten.
Gerätebeschreibung

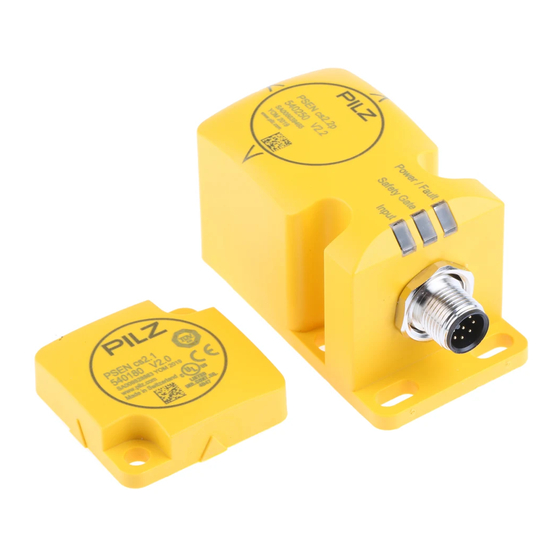

Zum Sicherheitsschalter PSEN cs2.1p/
PSEN cs2.2p gehört ein voll codierter
Betätiger (Transponder) PSEN cs2.1.
Der Betätiger besitzt eine eindeutige
elektronische Codierung. Der Sicherheits-
schalter reagiert nur auf einen einzigen
Betätiger.
PSEN cs2.1p: Neue Betätiger können durch
einen Lernvorgang am Sicherheitsschalter
eingelernt werden (Max. 8 weitere Lernvor-
gänge).
Merkmale:
• Für Anwendungen bis Kategorie 4 nach
EN 954-1
• Transpondertechnik
• Zweikanaliger Betrieb
• 2 Sicherheitseingänge für Reihenschaltung
mehrerer Sicherheitsschalter bis Kategorie
4 nach EN 954-1
• 2 Sicherheitsausgänge
• 1 Meldeausgang
• LED-Anzeige für:
- Zustand Betätiger
- Zustand Eingänge
- Versorgungsspannung/Fehler
• 5 Betätigungsrichtungen
• Schaltspannung 24 V DC
Safety Regulations
• The unit may only be installed and
commissioned by personnel who are
familiar with both these instructions and
the current regulations for health and
safety at work and accident prevention.
Ensure VDE and local regulations are met,
especially those relating to safety.
• Do not remove the protective cap until you
are about to connect the device.
Intended Application
The PSEN cs2.1p/PSEN cs2.2p safety
switch is intended for use in safety circuits in
accordance with EN 60204-1 and
VDE 0113-1.
The safety switch meets the requirements of
EN 60947-5-3 only in conjunction with the
actuator PSEN cs2.1 and approved
evaluation devices.
Unit description
The PSEN cs2.1p/PSEN cs2.2p safety
switch comes with a fully coded PSEN cs2.1
actuator (transponder).
The actuator has a unique electronic coding.
The safety switch only reacts to a single
actuator.
PSEN cs2.1p: New actuators can be taught
in via a learning procedure at the safety
switch (max. 8 additional learning
procedures).
Features:
• For applications up to Category 4
of EN 954-1
• Transponder technology
• Dual-channel operation
• 2 safety inputs for series connection of
several safety switches up to Category 4
of EN 954-1
• 2 safety outputs
• 1 signal output
• LED display for:
- Status, actuator
- Status, inputs
- Supply voltage/fault
• 5 directions of actuation
• Switching voltage 24 V DC
- 1 -
Norme di sicurezza
• Il dispositivo può essere installato e
messo in funzione solo da persone che
hanno acquisito familiarità con le presenti
istruzioni per l'uso e le disposizioni vigenti
in materia di sicurezza sul lavoro e
antinfortunistica. Osservare le
disposizioni della VDE nonché le norme
locali, soprattutto per quanto riguarda le
misure preventive di protezione.
• Rimuovere la capsula di protezione solo al
momento di collegare il dispositivo.
Uso previsto
L'interruttore di sicurezza PSEN cs2.1p/
PSEN cs2.2p è progettato per l'utilizzo in
circuiti di sicurezza secondo EN 60204-1 e
VDE 0113-1.
L'interruttore di sicurezza è conforme alla
EN 60947-5-3 solo se utilizzato in
combinazione con l'attuatore
PSEN cs2.1 e con i dispositivi di controllo
certificati.
Descrizione del dispositivo
L'interruttore di sicurezza PSEN cs2.1p/
PSEN cs2.2p è fornito in combinazione con
l'attuatore completamente codificato
(transponder) PSEN cs2.1.
L'attuatore dispone di una codifica
elettronica univoca. L'interruttore di
sicurezza si attiva solo in abbinamento ad
uno specifico attuatore.
PSEN cs2.1p: Ulteriori nuovi attuatori da
abbinare all' interruttore di sicurezza
possono essere programmati mediante
apposito procedimento (max. 8
programmazioni ulteriori).
Caratteristiche:
• Per applicazioni fino alla categoria 4
secondo EN 954-1
• Tecnologia a transponder
• Funzionamento bicanale
• 2 ingressi di sicurezza per il collegamento
in serie di più interruttori di sicurezza fino
alla cat. 4 secondo EN 954-1
• 2 uscite di sicurezza
• 1 uscita di segnalazione
• LED per:
- stato attuatore
- stato ingressi
- tensione di alimentazione/guasti
• 5 posizioni di azionamento
• tensione 24 V DC
