Superior NAO-001 Instruction Manual

HIGH GAIN ANTENNA
ANTENNA DIGITALE AMPLIFICATA PER ESTERNI
Instruction Manual - Manuale d'Istruzioni
EN PACKAGE CONTENTS:
A 1x HD/Full HD/Ultra HD DVB-T2 Antenna
B 1x Antenna power adapter (5 V, 500 mA)
C 1x Instruction manual
D 2x Wall plugs
E 2x Self-tapping screw
F 1x Double-sided tape
IT CONTENUTO DELLA CONFEZIONE:
A 1x Antenna DVB-T2 HD/Full HD/Ultra HD
B 1x Alimentatore Antenna (5 V, 500 mA)
C 1x Manuale d'istruzioni
D 2x Tasselli per fissaggio a muro
E 2x Viti autofilettanti
F 1x Nastro bi-adesivo
ES CONTENIDOS DEL PAQUETE:
A 1x Antena DVB-T2 HD/Full HD/Ultra HD
B 1x Adaptador de corriente (5 V, 500 mA)
C 1x Manual de instrucciones
D 2x Tacos pared
E 2x Tornillos autorroscantes
F 1x Cinta doble cara
A

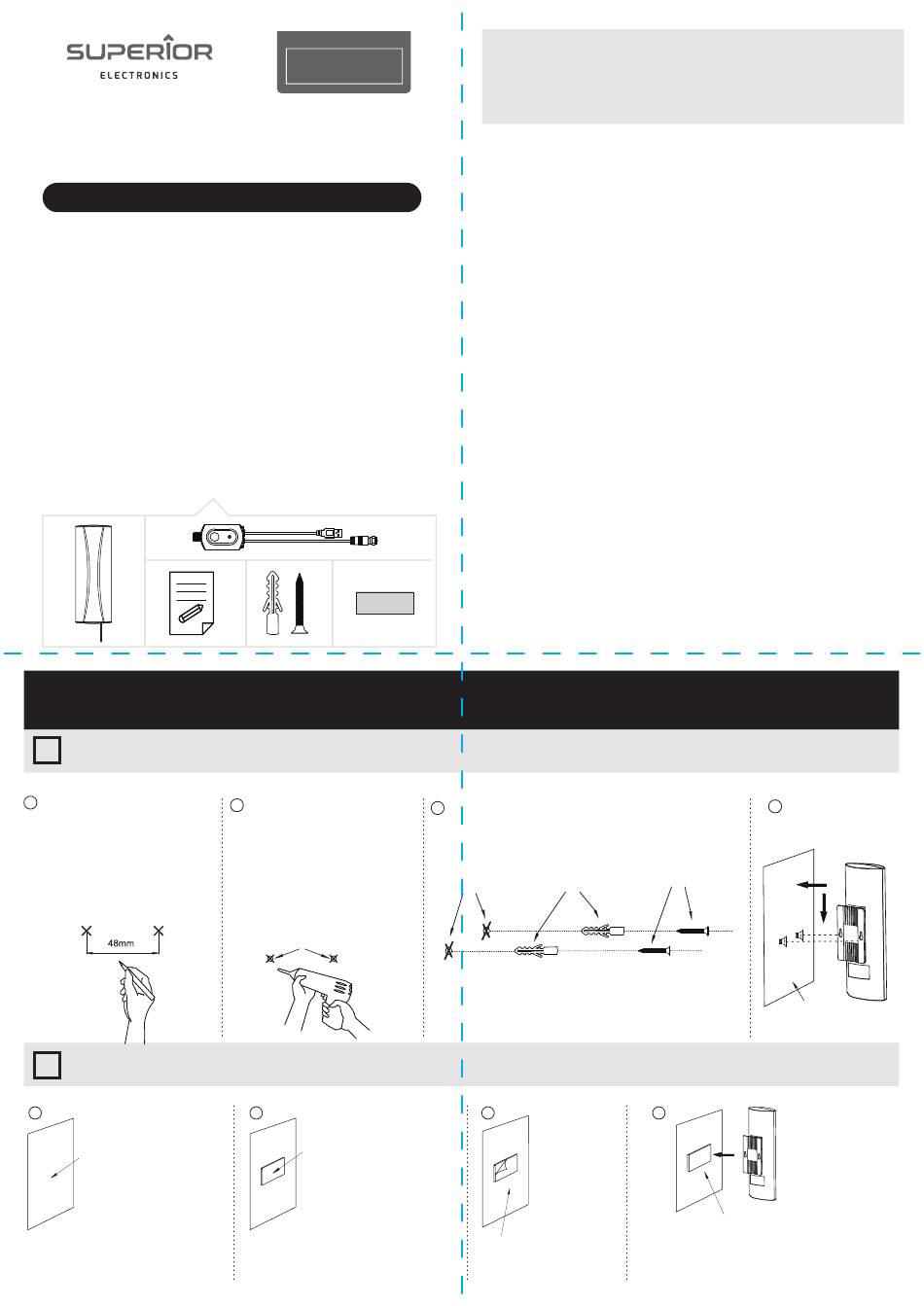

EN INSTALLING THE ANTENNA - IT INSTALLAZIONE ANTENNA - ES INSTALACIÓN ANTENA
FR INSTALLATION DE L'ANTENNE - DE INSTALLATION DER ANTENNE - PT INSTALAÇÃO ANTENA
A
EN OUTDOORS
1
EN The distance between the two marks
must be 48 mm IT La distanza tra i due
segni dev'essere 48 mm ES La distancia
entre las dos marcas debe hacerte 48
mm FR La distance entre les deux
marques doit être de 48 mm DE Der
Abstand zwischen den beiden
Markierungen muss 48 mm betragen
PT A distância entre as duas marcas
deve ser de pelo menos 48 mm
B
EN INDOORS
EN Clean the surface chosen for
1
installation of the antenna
carefully IT Pulisci attentamente
la superficie su cui desideri
installare l'antenna ES Limpia
cuidadosamente la superficie
sobre la que deseas instalar la
antena FR Nettoyez
soigneusement la surface sur
laquelle vous souhaitez installer
l'antenne DE Reinigen Sie gründlich
die Fläche, auf der Sie die Antenne installieren
möchten PT Limpar cuidadosamente a superfície
sobre a qual se deseja instalar a antena
NAO-001 AMPLIFIED
OUTDOOR ANTENNA
FR CONTENU DU COLIS:
A 1x Antenne DVB-T2 HD/Full HD/Ultra HD
B 1x Adaptateur secteur (5 V, 500 mA)
C 1x Manuel d'instructions
D 2x Chevilles à expansion
E 2x Vis autotaraudeuse
F 1x Ruban adhésif double face
DE PACKUNGSINHALT:
A 1x HD/Full-HD/Ultra-HD-Antenne DVB-T2
B 1x Antennen-Netzteil (5 V, 500 mA)
C 1x Bedienungsanleitung
D 2x Befestigungen Dübel
E 2x Blechschraube
F 1x Doppelseitiges Klebeband
PT CONTEÚDO DO PACOTE:
A 1x Antena DVB-T2 HD/Full HD/Ultra HD
B 1x Alimentador para antena (5 V, 500 mA)
C 1x Manual de instruções
D 2x Buchas de nylon
E 2x Parafusos
F 1x Fita Adesiva Dupla Face
C D
IT ALL'APERTO ES EXTERIOR
2
EN Use a 5 mm-diameter drill bit for the
holes IT Usa una punta di trapano con un
diametro di 5 mm per i fori ES Para los
orificios utiliza una broca de taladro de 5
mm de diámetro FR Utilisez une mèche
d'un diamètre de 5 mm pour les trous DE
Verwenden Sie einen Bohrer mit 5 mm
Durchmesser für die Löcher PT Para
efetuar os furos, utilizar uma broca de
furadora com diâmetro de 5 mm
Ø 5 mm
IT ALL'INTERNO ES INTERIOR
EN Make sure that the two-sided
2
adhesive tape adheres perfectly to
the surface IT Assicurati che il
nastro bi-adesivo aderisca
perfettamente alla superficie
ES Asegúrate que la cinta adhesiva
de doble cara adhiera
perfectamente a la superficie
FR Assurez-vous que le ruban
adhésif double face adhère
parfaitement à la surface
DE Achten Sie darauf, dass das beidseitig haftende
Klebeband perfekt an der Oberfläche haftet
PT Certificar-se de que a fita bi-adesiva adira
perfeitamente à superfície
EN Before using this antenna, please, read the instruction manual carefully. IT Prima di usare
quest'antenna, leggi attentamente il manuale di istruzioni. ES Antes de utilizar esta antena, lee
atentamente el manual de instrucciones. FR Avant d'utiliser cette antenne, veuillez lire attentivement le
manuel d'instructions. DE Vor Verwendung dieser Antenne bitte die Bedienungsanleitung aufmerksam
lesen. PT Antes de utilizar esta antena ler atentamente o manual de instruções.
EN TECHNICAL DATA:
HD (720p), Full HD (1080i, 1080p),
Ultra HD (4K/2160p)
Range of frequencies: VHF: 170-230 MHz; UHF:
470-694 MHz
Gain: 25 dB (Max)
Cable connector: F-type, male
Cable length: 5.0 m + 1.0 m (USB cable of power
adapter)
Impedance: 75 Ω
Voltage (USB adapter): 5 V, 500 mA
Operating temperature: -20~85 °C
Operating humidity: 20~80%
Dimensions: (8.9 x 24.8 x 6.0) cm
IT DATI TECNICI:
HD (720p), Full HD (1080i, 1080p),
Ultra HD (4K/2160p)
Gamma frequenze: VHF: 170-230 MHz;
UHF: 470-694 MHz
Guadagno: 25 dB (Max)
Connettore: Tipo F, Maschio
Lunghezza cavo: 5,0 m + 1,0 m (cavo USB
dell'alimentatore)
Impedenza: 75 Ω
Tensione (alimentatore USB): 5 V, 500 mA
Temperatura operativa: -20~85 °C
Umidità operativa: 20~80%
Dimensioni: (8.9 x 24.8 x 6.0) cm
ES DATOS TÉCNICOS:
HD (720p), Full HD (1080i, 1080p), Ultra HD
(4K/2160p)
Gamas de frecuencias: VHF: 170-230 MHz; UHF:
470-694 MHz
Ganancia: 25 dB (Max)
B
Conector: Tipo F, Macho
Longitud cable: 5,0 m + 1,0 m (cable USB del
alimentador)
Impedancia: 75 Ω
Tensión (alimentador USB): 5 V, 500 mA
Temperatura operativa: -20~85 °C
Humedad operativa: 20~80%
Tamaño: (8,9 x 24,8 x 6,0) cm
E
FR EXTÉRIEUR DE IM FREIEN
3 EN Drill holes
Wall plugs
IT Fori Tasselli
ES Agujeros Tacos pared
FR Trous Chevilles à expansion
DE Löcher Befestigungen Dübel
PT Buracos
Buchas de nylon
FR INTÉRIEUR DE IN INNENRÄUMEN
3
EN Remove the
protective film
IT Rimuovi la
pellicola
protettiva
ES Retira la
película
protectora
FR Retirer le film
de protection
DE Entfernen Sie
die Schutzfolie
PT Remover o
filme protetor
FR DONNÉES TECHNIQUES :
HD (720p), Full HD (1080i, 1080p),
Ultra HD (4K/2160p)
Gamme de fréquences : VHF : 170-230 MHz ; UHF
: 470-694 MHz
Gain : 25 dB (Max)
Connecteur : Type F, mâle
Longueur du câble : 5,0 m + 1,0 m (câble USB
d'alimentation)
Impédance : 75 Ω
Tension (alimentation USB) : 5 V, 500 mA
Température de fonctionnement : -20~85 °C
Humidité de fonctionnement : 20~80%.
Dimensions : (8,9 x 24,8 x 6,0) cm
DE TECHNISCHE DATEN:
HD (720p), Full HD (1080i, 1080p),
Ultra HD (4K/2160p)
Frequenzbereich: VHF: 170-230 MHz; UHF:
470-694 MHz
Gewinn: max. 25 dB
Stecker: Typ F, Männlich
Kabellänge: 5,0 m + 1,0 m (USB-Kabel des
Netzgeräts)
Impedanz: 75 Ω
Spannung (Netzgerät USB): 5 V, 500 mA
Betriebstemperatur: -20~85 °C
Betriebsfeuchtigkeit: 20~80%
Abmessungen: (8,9 x 24,8 x 6,0) cm
PT DADOS TÉCNICOS:
HD (720p), Full HD (1080i, 1080p),
Ultra HD (4K/2160p)
Gama de frequências VHF: 170-230 MHz; UHF:
470-694 MHz
Ganho: 25 dB (Max)
Conector: Tipo F, Macho
Comprimento do cabo: 5,0 m + 1,0 m (cabo USB
do alimentador)
Impedância: 75 Ω
Tensão (alimentador USB): 5 V, 500 mA
Temperatura operativa: -20~85 °C
Humidade operativa: 20~80%
Dimensões: (8.9 x 24.8 x 6.0) cm
PT A CÉU ABERTO
4
EN Wall IT Muro
Self-tapping screws
ES Pared FR Mur
Viti auto-filettanti
DE Wand PT Muro
Tornillos autorroscantes
Vis autotaraudeuse
Blechschraube
Parafusos
Wall
PT EM INTERNO
EN Press the antenna on
4
the tape, holding it down
for
at least 30 seconds
IT Premi e tieni premuta
l'antenna sul nastro per
almeno 30 secondi ES
Presiona y mantén
presionada la antena
sobre la cinta durante por
lo menos 30 segundos FR Appuyez et maintenez l'antenne
sur le ruban pendant au moins 30 secondes DE Drücken Sie
die Antenne mindestens 30 Sekunden lang gegen das
Klebeband PT Pressionar e manter pressionada a antena na
fita durante pelo menos 30 segundos
