Monogram ZIDS240 Installation Instructions Manual

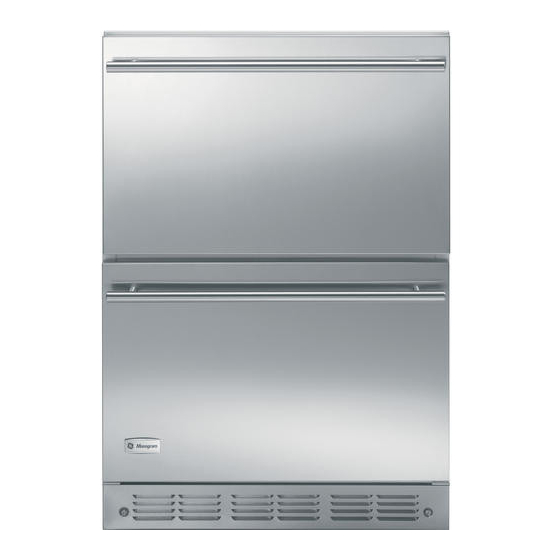

Double-drawer built-in refrigerator
Hide thumbs
Also See for ZIDS240:
- Owner's manual (21 pages) ,
- Installation instructions manual (12 pages) ,
- Design and installation manual (8 pages)
Table of Contents
Advertisement
Available languages
Available languages
Quick Links
Advertisement
Chapters
Table of Contents
Related Manuals for Monogram ZIDS240
Summary of Contents for Monogram ZIDS240
- Page 1 INSTALLATION INSTRUCTIONS Double-Drawer Built-In Refrigerator MONOGRAM.COM...
- Page 2 To reduce the risk associated with choking, do not allow children under 3 years of age to have access to small parts during the installation of this product. For Monogram local service in your area, call 800.444.1845 or visit monogram.com. For Monogram service in Canada, call 888.880.3030 For Monogram Parts and Accessories, call 800.444.1845 or visit monogram.com.
-
Page 3: Table Of Contents
Step 1, Remove Packaging ........5 Parts Required ............3 Step 2, Install Custom 3/4" Drawer Panels and Handles Design Guide (for ZIDS240) (ZIDI240 model only) ..........6, 7 The Installation Space ..........4 Step 3, Level ............. 8 Product Clearances ........... 4 Step 4, Connect Power .......... -
Page 4: Design Guide (For Zids240)
Design Guide FOR MODEL ZIDS240 WITH STAINLESS STEEL DRAWERS AND HANDLES THE INSTALLATION SPACE PRODUCT CLEARANCES IMPORTANT: Double-Drawer Refrigerators are When installed in a corner: designed to be built-in only. They cannot be used Countertop free-standing. Locate Double-Drawer Outlet 8-1/2"... -
Page 5: Design Guide (For Zidi240)
Design Guide FOR MODEL ZIDI240 WITH CUSTOM DRAWER PANELS AND HANDLES THE INSTALLATION SPACE PRODUCT CLEARANCES IMPORTANT: Double-Drawer Refrigerators are When installed Countertop designed to be built-in only. They cannot be used in a corner: free-standing. Double-Drawer Locate Outlet 8-1/2" 10-1/2"... -
Page 6: Zidi240 Model Only
Installation Instructions STEP 1 REMOVE PACKAGING STEP 2 INSTALL CUSTOM 3/4” AND INSTALLATION PARTS DRAWER PANELS AND HANDLES • Remove corner blocks and foam drawer stops. (ZIDI240 model only) • Remove all packing material, tape and protective 3/4” Overlay Panel Dimensions plastic coverings. - Page 7 Installation Instructions STEP 2 INSTALL CUSTOM 3/4” STEP 2 INSTALL CUSTOM 3/4” DRAWER PANELS AND DRAWER PANELS AND HANDLES HANDLES (CONT.) (CONT.) (ZIDI240 model only) (ZIDI240 model only) • Reinstall the side trims using the trim screws removed Install custom drawer panels and handles: earlier.
-
Page 8: Step 3 Level
Installation Instructions STEP 5 SLIDE PRODUCT INTO STEP 3 LEVEL THE CUTOUT Use an adjustable wrench to turn and raise or lower the leveling legs. NOTICE: Do not push against the drawer panels with • Measure floor to countertop height inside the opening. your knees. - Page 9 Notes 31-51545-6...
- Page 10 NOTE: While performing installations described in this book, safety glasses or goggles should be worn. NOTE: Product improvement is a continuing endeavor at Monogram. Therefore, materials, appearance and specifications are subject to change without notice. 31-51545-6 01-20 GEA Monogram.com Printed in Serbia...
- Page 11 INSTRUCTIONS D'INSTALLATION Réfrigérateur encastré à deux tiroirs MONOGRAM.COM...
- Page 12 Pour le service Monogram dans votre région, appelez le 800-444-1845 ou visitez monogram.com. Pour le service Monogram au Canada, appelez le 888-880-3030. Pour les pièces et accessoires Monogram, appelez le 800-444-1845 ou visitez monogram.com. Pour les pièces et accessoires Monogram au Canada, appelez le 888-880-3030 ou visitez monogram.ca. RACCORDEMENT ÉLECTRIQUE AVERTISSEMENT Risque d'électrocution.
- Page 13 Étape 1 : Retirer l'appareil de son emballage .....6 Pièces requises ..............3 Étape 2 : Poser les panneaux de tiroir personnalisés de 3/4 po et des poignées Guide d'installation (pour ZIDS240) (modèle ZIDI240 uniquement) ........6, 7 L'espace d'installation ............4 Étape 3 : Mise à niveau ............8 Dégagements de l'appareil ..........4...
-
Page 14: Guide D'installation (Pour Zids240)
Guide d'installation POUR LE MODÈLE ZIDS240 AVEC TIROIRS ET POIGNÉES EN ACIER INOXYDABLE L'ESPACE D'INSTALLATION DÉGAGEMENTS DE L'APPAREIL Lorsque vous installez l'appareil dans un coin : IMPORTANT : Les réfrigérateurs à deux tiroirs sont conçus pour être encastrés uniquement. Ils ne peuvent Comptoir être utilisés comme des appareils autonomes. -
Page 15: Guide D'installation (Pour Zidi240)
Guide d'installation POUR LE MODÈLE ZIDI240 AVEC PANNEAUX DE TIROIR ET POIGNÉES PERSONNALISÉS L'ESPACE D'INSTALLATION DÉGAGEMENTS DE L'APPAREIL IMPORTANT : Les réfrigérateurs à deux tiroirs sont Lorsque vous Comptoir conçus pour être encastrés uniquement. Ils ne peuvent installez l'appareil être utilisés comme des appareils autonomes. dans un coin : Deux tiroirs Localisation... -
Page 16: Instructions D'installation
Instructions d'installation ÉTAPE 1 RETIRER L'EMBALLAGE ET LES ÉTAPE 2 POSER LES PANNEAUX DE PIÈCES D'INSTALLATION TIROIR PERSONNALISÉS DE 3/4 po ET DES POIGNÉES • Retirez les blocs de coin et les butées de tiroir en mousse. • Retirez tout le matériel d'emballage, le ruban adhésif et les (modèle ZIDI240 uniquement) revêtements de protection en plastique. - Page 17 Instructions d'installation ÉTAPE 2 POSER LES PANNEAUX DE ÉTAPE 2 POSER LES PANNEAUX DE TIROIR PERSONNALISÉS DE TIROIR PERSONNALISÉS DE 3/4 po ET DES POIGNÉES (suite) 3/4 po ET DES POIGNÉES (suite) (modèle ZIDI240 uniquement) (modèle ZIDI240 uniquement) Poser des panneaux de tiroir et poignées personnalisés : •...
-
Page 18: Étape 3 Mise À Niveau
Instructions d'installation ÉTAPE 5 FAIRE GLISSER L'APPAREIL ÉTAPE 3 MISE À NIVEAU DANS L'OUVERTURE Utilisez clé à molette pour tourner les pieds de mise à niveau D'INSTALLATION et lever ou abaisser l'appareil. • Mesurez le plancher jusqu'à la hauteur du comptoir, à AVERTISSEMENT : Ne déplacez pas l'appareil en poussant l'intérieur de l'ouverture. - Page 19 Notes 31-51545-6...
- Page 20 REMARQUE : Lors de la procédure d'installation décrite dans ce manuel, il est recommandé de porter des lunettes de sécurité. REMARQUE : L'amélioration des produits est un effort continu chez Monogram. Par conséquent, les matériaux, l'apparence et les spécifications peuvent être modifiés sans préavis. 31-51545-6 01-20 GEA Monogram.com...
