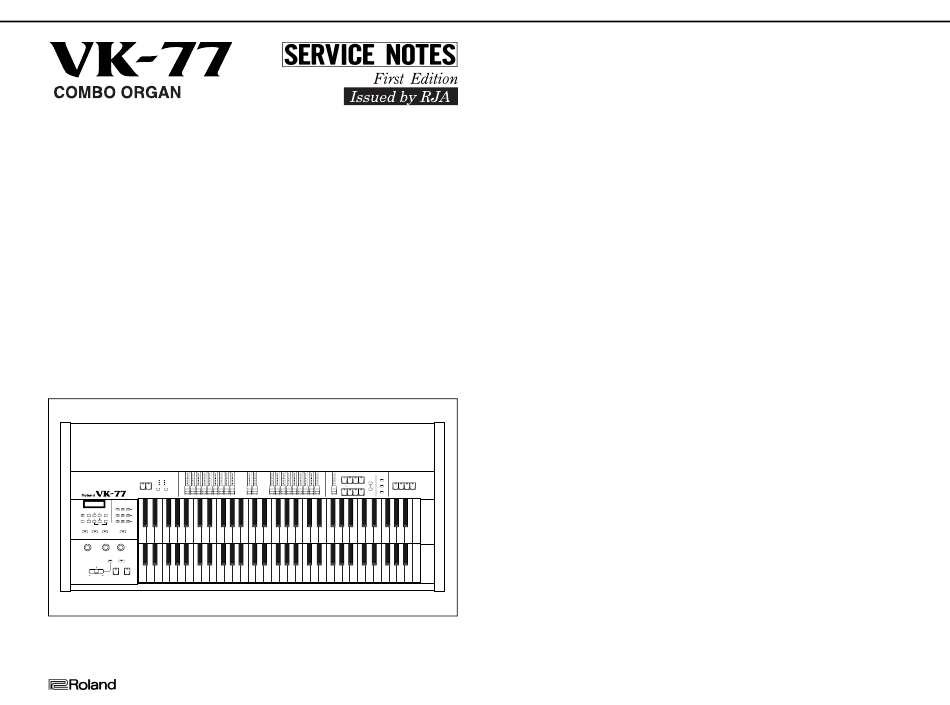

Roland VK-77 Service Notes

Apr,1999

Table of Contents

SPECIFICATIONS............................................................... 主な仕様 ................................................................. 1~2
LOCATION OF CONTROLS ............................................... パネル配置図 .............................................................. 3
EXPLODED VIEW ............................................................... 分解図 ..................................................................... 4~5
PARTS LIST ........................................................................ パーツリスト .......................................................... 6~8
TEST MODE........................................................................ テストモード ........................................................ 8~11
HOW TO VERSION UP....................................................... バージョンアップの方法 .................................... 11~12
FACTORY PRESET ............................................................ ファクトリープリセットの方法 ............................... 12
USER DATA SAVE AND LOAD .......................................... データのセーブとロード .......................................... 12
ERROR MESSAGES........................................................... エラーメッセージ ..................................................... 13
BLOCK DIAGRAM............................................................... ブロック図 ............................................................... 14
WIRING DIAGRAM.............................................................. 配線図 ....................................................................... 15
CIRCUIT DIAGRAM & BOARD
MAIN BOARD .................................................................. MAIN BOARD ................................................. 16~24
ANALOG BOARD ............................................................ ANALOG BOARD ........................................... 25~30
PANEL BOARD ............................................................... PANEL BOARD ............................................... 31~36
H-BAR BOARD................................................................ H
REGIST BOARD.............................................................. REGIST BOARD ............................................. 39~40
KEYBOARD PARTS LIST ................................................... 鍵盤パーツリスト ..................................................... 41
KEYBOARD DISASSEMBLY .............................................. 鍵盤分解手順 ............................................................ 41
KS-77 (1st) PART LIST &
HOW TO ASSEMBLE THE STAND ................................ 組み立て方法 .................................................. 45~46
KS-77 (2nd) PART LIST &
HOW TO ASSEMBLE THE STAND ................................ 組み立て方法 .................................................. 47~48
CHANGE INFORMATION ................................................... 変更案内 .................................................................... 49
VIBRATO AND CHORUS
UPPER LOWER V-1 C-1
V-2 C-2
V-3 C-3
TYPE
UPPER
KEYBOARD ASSIGN
ORGAN ORCH EXT
UPPER
EDIT WRITE
LOWER
EXIT ENTER
PEDAL
DEMO
PEDAL TO PEDAL PEDAL REGISTRATION
LOWER SUSTAIN ATTACK LOCK
MASTER
VOLUME REVERB OVERDRIVE
MIN MAX MIN MAX MIN MAX
ORGAN
CONTROL ROTARY SOUND
MODULATION
BRAKE SLOW FAST I
BENDER
PHONES
Copyright ©1999 ROLAND CORPORATION
All rights reserved. No part of this publication may be reproduced in any form without the written permisson of
ROLAND CORPORATION.
© 1999 ローランド 本書の一部、もしくは全部を無断で複写・転載することを禁じます。
17059971
目次 目次
目次 目次
回路図＆基板図
- BAR BOARD ............................................... 37~38
KS-77 (1st) のパーツリストと
KS-77 (2nd) のパーツリストと
ORCHESTRAL VOICES PERCUSSION
STRINGS CHOIR PIANO BASS PART SELECT
UPPER
VARIATION SECOND THIRD SOFT SLOW
LOWER
WIND
BRASS ATTACK SYNTH OTHERS
PEDAL
PEDAL LOWER
Printed in Japan (AA00) (CR)
VK-77
SPECIFICATIONS ／主な仕様
VK-77 : Combo Organ
• Keyboard
Upper: 61 keys
(with velocity and aftertouch)
Lower: 61 keys (with velocity)
• Sound Generator
Virtual ToneWheel Method
• Part
Upper Organ, Lower Organ, Pedal Organ,
Upper Orchestral, Lower Orchestral, Pedal
Orchestral
• Maximum Polyphony
Organ: Full Polyphony
Orchestral: 64 notes
• Organ
AMP simulator
Type I, Type II, Type III, Stack I,
Stack II, Stack Mix, Combo, Bypass
Overdrive
Percussion
SECOND, THIRD, SOFT, SLOW
Vibrato and Chorus
V-1, V-2, V-3, C-1, C-2, C-3
Ring Modulator
Reverb
Hall1, Hall2, Room1, Room2, Room3, Plate,
Delay
• Orchestral
Voice Category
STRINGS, CHOIR, PIANO, BASS,
WIND/BRASS, SYNTH, ATTACK, OTHERS
Chorus
Chorus, Feedback Chorus, Flanger, Short
Delay, Stereo Tremolo, Mono Tremolo
Reverb
Hall1, Hall2, Room1, Room2, Room3, Plate,
Delay
• Internal Memory
Registration Memory: 128
Orchestral Voices: 64
• Control
VIBRATO AND CHORUS
UPPER, LOWER, TYPE
UPPER HARMONIC BAR
16', 5-1/3', 8', 4', 2-2/3', 2', 1-3/5', 1-1/3', 1'
LOWER HARMONIC BAR
16', 5-1/3', 8', 4', 2-2/3', 2', 1-3/5', 1-1/3', 1'
PEDAL HARMONIC BAR
16', 8'
ORCHESTRAL HARMONIC BAR
1
／主な仕様 ／主な仕様 ／主な仕様
VK-77：コンボ・オルガン
●鍵盤
アッパー：61 鍵
（ベロシティー、アフタータッチつき）
ロワー：61 鍵（ベロシティーつき）
●音源
バーチャル・トーンホイール方式
●パート
アッパー・オルガン、ロワー・オルガン、ペダ
ル・オルガン、アッパー・オーケストラ、ロ
ワー・オーケストラ、ペダル・オーケストラ
●最大同時発音数
オルガン部：完全ポリフォニック
オーケストラ部：64 音
●オルガン部
アンプ・シミュレーター
Type I、Type II、Type III、Stack I、
Stack II、Stack Mix、Combo、Bypass
オーバードライブ
パーカッション
SECOND、THIRD、SOFT、SLOW
ビブラート
V-1、V-2、V-3、C-1、C-2、C-3
リング・モジュレーター
リバーブ
Hall1、Hall2、Room1、Room2、Room3、
Plate、Delay
●オーケストラ部
音色カテゴリー
STRINGS、CHOIR、PIANO、BASS、
WIND/BRASS、SYNTH、ATTACK、
OTHERS
コーラス
Chorus、Feedback Chorus、Flanger、
Short Delay、
Stereo Tremolo、Mono Tremolo
リバーブ
Hall1、Hall2、Room1、Room2、Room3、
Plate、Delay
●インターナル・メモリー
レジストレーション・メモリー：１２８
オーケストラ・ボイス：６４
●コントロール
ビブラート・アンド・コーラス
UPPER、LOWER、TYPE
アッパー・ハーモニック・バー
16'、5-1/3'、8'、4'、2-2/3'、2'、1-3/5'、
1-1/3'、1'
ロワー・ハーモニック・バー
16'、5-1/3'、8'、4'、2-2/3'、2'、1-3/5'、
1-1/3'、1'
ペダル・ハーモニック・バー
16'、8'
オーケストラ・ハーモニック・バー
