Parts List; Service Parts - Broan 655 Instruction Manual

Fig. 12
liGHt reFlec-
tor
reFlector
acorn nut
de luz
tuerca cieGa
Fig. 13
1
replacement parts
can now be ordered
on our website.
Please visit us at
www.Broan.com
KeY no. MODEL 655/655Mx
no. PART NO.
Codigo MODELO 655/655Mx Modelo 657
NO. PIEZ
1 97007543
2 97014185
3 98003036
4 99270981
5 99270982
6 99270489
7 99110446
8 99080166
9 97013627
10 99260428
11 97013836
12 97014211
13 97005316
14 99770118
15 97013578
16 97005058
17 99020290
18 99160422
19 93260457
20 99270107
21 99150417
22 98003788
23 97005006
24 99080591
25 99170245
26 99160410
27 98004514
28 99260566
29 -----
30 -----
Order service parts by "Part No. - Not by "Key No."
Broan-nutone llC, 926 West State Street, Hartford, WI 53027 (1-800-637-1453)

serViCe Parts

tHreaded rod
varilla roscada
Models 655, 655MX, 657 & 659

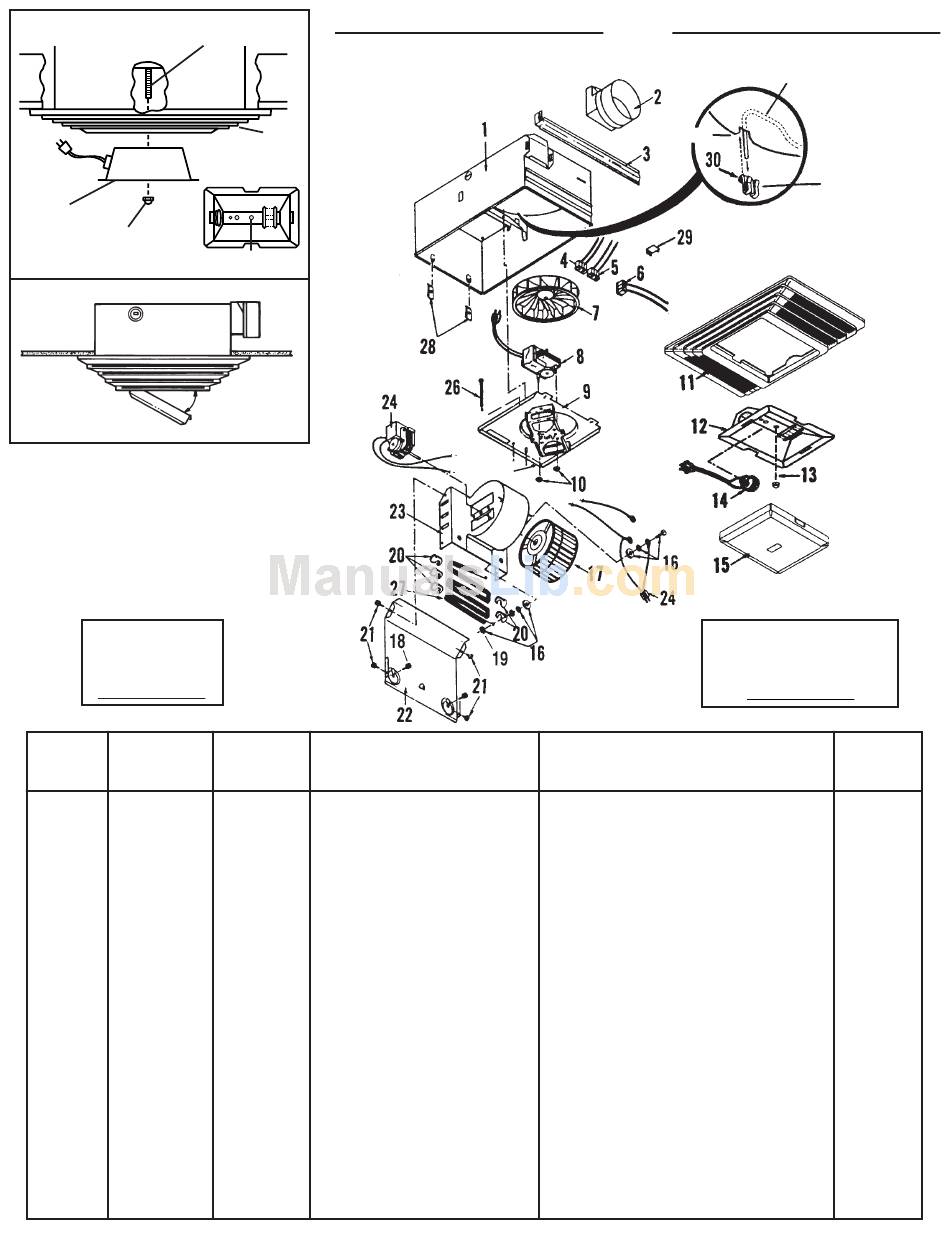

Grille
REJILLA
bottom vieW
vista inFerior
use tHis Hole
USE ESTE AGUJERO
3
2
Model 657
Part no.
no. Piez
97007543 Housing
97014185 Damper
98003036 Mounting Bracket (4 Req.)
99270981 Receptacle, White
99270982 Receptacle, Black
----- Receptacle, Red
99110446 Plastic Blower Wheel
99080166 Fan motor
97013627 Motor Plate / Partition Assembly
99260428 Nut (4 Req.)
97013836 Grille
97014211 Light Reflector
97005316 nut
99770118 Light Socket
97013578 Light Lens
----- bolt assembly
----- Blower Wheel
----- Screw, #10-32 x .375 (2 Req.)
----- #10 - 32 Nut (7 Req.) (2 included in Key No. 16) Tuerca #10-32 (se necesitan 7) (2 incluyeron en no. código 16)
----- Heater Hooks (5 Req.)
----- #8 x 1/4 Sheet Metal Screws (4 Req.)
----- Heater Scroll Cover
----- Heater Scroll Housing
----- Heater motor
99170245 #8 x 3/8 Sheet Metal Screw
99160410 Grille stud
----- Heater element
----- Tinnerman Nut #10-32 (2 Req.)
98000566 Aluminum Receptacle Plug
99390015 Grounding Clip
Encargue piezas de reemplazo por No. Pieza - NO por No. Código.
25
desCriPtion
caja
Amortiguador
Ménsula de montaje (se necesitan 4)
Enchufe - Blanco
Enchufe - Negro
Enchufe - Rojo
Disco de plástico del soplador
motor del ventilador
Placa del motor/Conjunto del espaciador
Tuerca (se necesitan 4)
rejilla
Reflector de luz
tuerca
Cubo de la bombilla
Lente de la luz
conjunto de tornillos
Disco del soplador
Tornillo, #10-32 x .375 (se necesitan 2)
Ganchos del calentador (se necesitan 5)
Tornillos de lámina de metal #8 x 1/4 (se necesitan 4)
Cubierta de la espiral del calentador
Caja de la espiral del calentador
motor del calentador
Tornillo de lámina de metal #8 x 3/8
Pasador de la rejilla
elemento del calentador
Tuerca Tinnerman #10 x 32 (se necesitan 2)
Conexión del enchufe de aluminio
Clip de tierra
Piezas de serViCio
Modelos 655, 655MX, 657 y 659
GROUND (GREEN OR
NOTCH / MUESCA
GroundinG detail 657 only
detalle de la toma de tierra
solo Para el 657
las piezas de recambio
se pueden ahora pedir en
nuestro Web site. Visítenos
por favor en
www.Broan.com
desCriPCion
BARE WIRE)
TIERRA (CABLE
verde o
DESCUBIERTO)
GroundinG cliP
cliP de tierra
Model 659
Part no.
Modelo 659
no. Piez
97007543
97003932
98003036
99270981
99270982
99270489
99111002
97012038
97013627
99260428
97013836
97014211
97005316
99770029
97013578
97005058
99020290
99160422
93260457
99270107
99150417
98003788
97005006
99080591
99170245
99160410
98004514
99260566
-----
-----
99043687d
