Instalasi Disk
Catatan : Lewati bagian ini bila Anda membeli sebuah
solusi yang sudah terinstal hard disk di dalamnya.

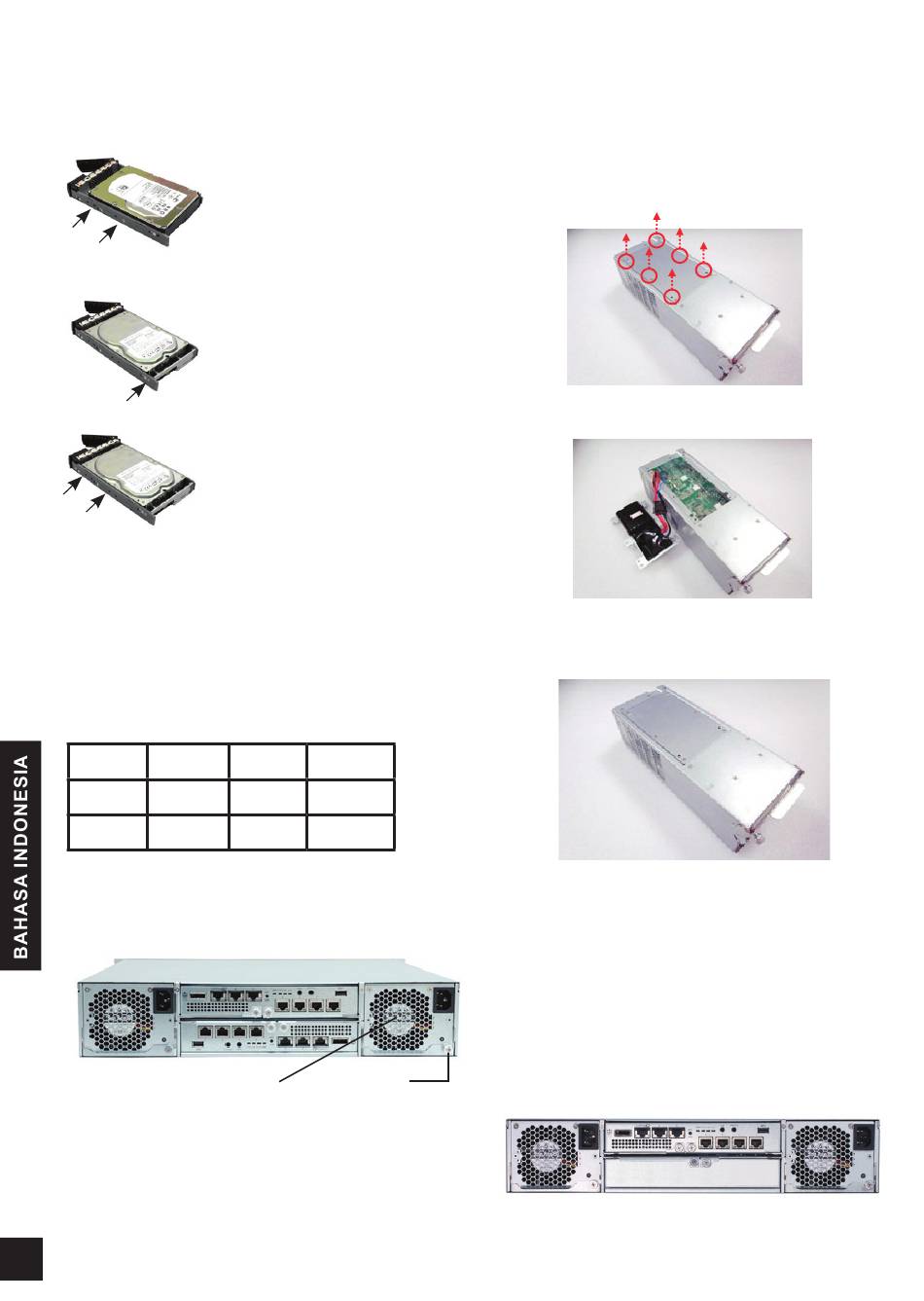

Lepaskan tray disk dan masukkan HDD. Untuk menginstal
disk SAS, sejajarkan ujung dari disk SAS ke bagian
belakang dari tray; bagian belakang dapat terhubung
langsung ke disk SAS. Untuk menginstal disk SATA
dengan 6 Gb MUX boards, sejajarkan ujung 6 Gb MUX
board ke bagian belakang tray; bagian belakang ini dapat
menghubungkan disk SATA melalui 6 Gb.
Penomoran Slot Disk
Slot 1 Slot 4
Slot 2 Slot 5
Slot 3 Slot 6
Hard disk dapat diinstal di slot manapun. Penomoran slot
diatas akan keluar di web GUI.
Instalasi Modul Baterai Cadangan
(BBM)
Pastikan Anda mengikuti prosedur dibawah ini untuk
menginstal modul baterai cadangan:
24
D-Link DSN-6200/6500 Series Quick Installation Guide
SAS atau SATA tanpa Bridge Board
Untuk menginstal SAS atau SATA
disk tanpa Bridge Board gunakan
lubang pemasangan depan.
SATA disk dengan Bridge Board
Untuk menginstal SATA disk dengan
Bridge Board (DSN-654), masukkan
Bridge Board terlebih dahulu.
Kemudian instal dengan
menggunakan lubang pemasangan
belakang.
Slot 7 Slot 10
Slot 8 Slot 11
Slot 9 Slot 12
Kunci
PSU2
1. Pastikan DSN-6200/6500 Series dimatikan.
2. Modul BBM terletak di sebelah kanan PSU (modul
PSU2). Lepaskan pengunci PSU2 dan balikkan DSN-
6200/6500 Series ke sisi belakang.
3. Lepaskan sekrup .
1
4. Masukkan Battery Backup Module (BBM) atau Modul
Baterai Cadangan.
5. Letakkan BBM kembali ke dalam PSU dan amankan
braket dengan menggunakan sekrup.
Instalasi Controller
Harap ikuti prosedur dibawah ini untuk menginstal
modul baterai cadangan (BBM).
1. Pastikan DSN-6200/6500 Series dalam kondisi mati.
2. Bila Anda membeli DSN-6200/6500 Series tanpa
controller kedua (untuk cadangan). Instal controller
seperti gambar dibawah ini .
1
