Artikelnummer / part number:
XE33 463 07
mit
XE33 463 57
Artikelbezeichnung / designation:
Bi-Xenon
Scheinwerferanlage

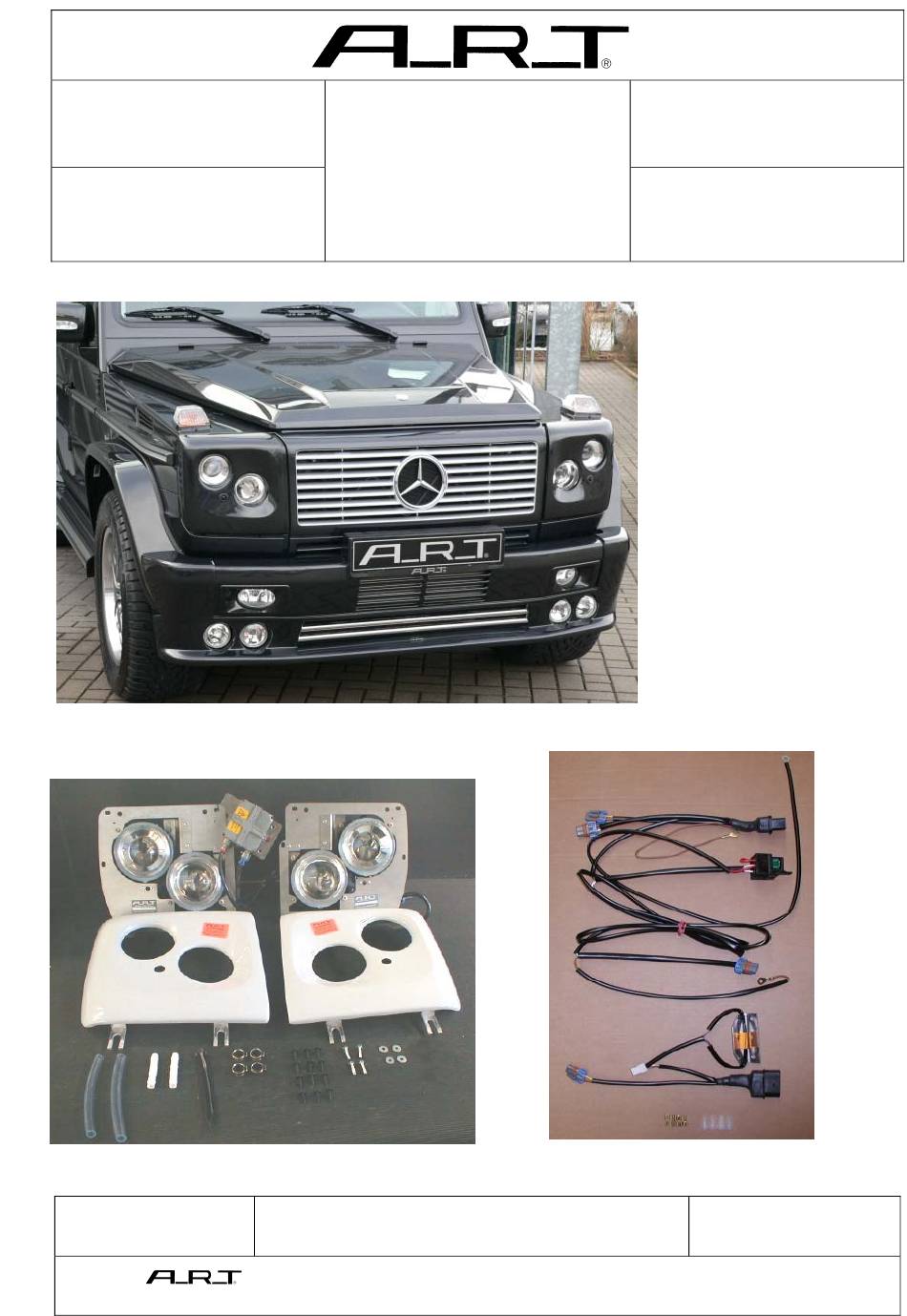

Bild 1: G-Klasse mit XE33 463 07, A.R.T. Frontspoiler und A.R.T. Doppel-INTEGRAL Scheinwerfer
Fig. 1: G class with XE33 463 07, A.R.T. front spoiler and A.R.T. Doppel-INTEGRAL headlamps
(3)
(4)
(5)
Bild 2: Lieferumfang XE33 463 07
Fig. 2: Items supplied XE33 463 07
Stand 16.07.2008
dated 16.July 2008
Telephone +49(0)9128 -92500
Montageanleitung
Installation manual
(9)
(6)
(8)
(7)
Technische Änderungen vorbehalten
specifications are subject to change
tuning gmbh - Am Keuper 3 - 90475 Nürnberg - Germany
Fax +49(0)9128 -920502
(1)
(2)
Bild 3: Lieferumfang XE33 463 57
Fig. 3: Items supplied XE33 463 57
info@ART-tuning.de
Modell / model:
Ausführung / version:
ab Modelljahr 2007
(10)
(11)
(12)
Seite 1/12
side 1/12
www.ART-tuning.de
G 463
