Parte 3 – Instalación del carretel interior
1. Pase los extremos de los hilos a través de los ojales de la
bobina exterior (Fig. 21).
2. Coloque el resorte dentro del carrete interior (Fig. 21).
3. Inserte el carrete interior dentro de la bobina exterior (Fig. 21).
Oprima el carrete interior y la bobina exterior uno contra otro.
4. Mientras sujeta el carrete interior y la bobina exterior juntos, tire
firmemente de los dos extremos del hilo para soltarlos de las
ranuras de retención.
5. Mientras sujeta el carrete interior y la bobina exterior juntos,
enrosque la perilla de impacto en sentido contrario a las agujas
del reloj (Fig. 15). Ajuste firmemente la perilla de impacto.
MANTENIMIENTO DEL FILTRO DE AIRE
Si no se mantiene el filtro de aire se puede obtener un rendimiento
insuficiente o se pude dañar el motor de manera permanente. Las
averías del motor ocasionadas por un mantenimiento inadecuado
del filtro de aire no están cubiertas por la garantía del producto.
Limpieza del filtro de aire
1. Abra la tapa del filtro de aire para lo cual debe aflojar el tornillo
de la tapa (Fig. 22).
2. Extraiga el filtro de aire de su alojamiento (Fig. 22).
3. Lave el filtro de aire con agua y detergente. Enjuague
minuciosamente el filtro de aire y déjelo secar.
4. Cubra el filtro de aire con una capa ligera de aceite SAE 30 limpio.
5. Apriete el filtro de aire para distribuir y eliminar el exceso de aceite.
6. Vuelva a instalar el filtro de aire en su alojamiento (Fig. 22).
NOTA: Si se opera la unidad sin el filtro de aire y sin la cubierta del
filtro de aire se ANULARÁ la garantía.
7. Inserte los ganchos del alojamiento del filtro de aire dentro de
las ranuras de la tapa del filtro de aire (Fig. 23).
8. Debe girar la tapa del filtro de aire hacia la derecha y alinear el
tornillo de la cubierta con el orificio destinado a dicho tornillo
(Fig. 23). Apriete el tornillo de la tapa para sujetar dicha tapa.
NOTA: No ajuste en exceso ya que esto puede arruinar la rosca del
tornillo.
Bobina exterior
Ojales
Tapa del filtro de aire
Tornillo de
la tapa
Ranuras
Tapa del filtro
de aire
35
Resorte Carrete interior

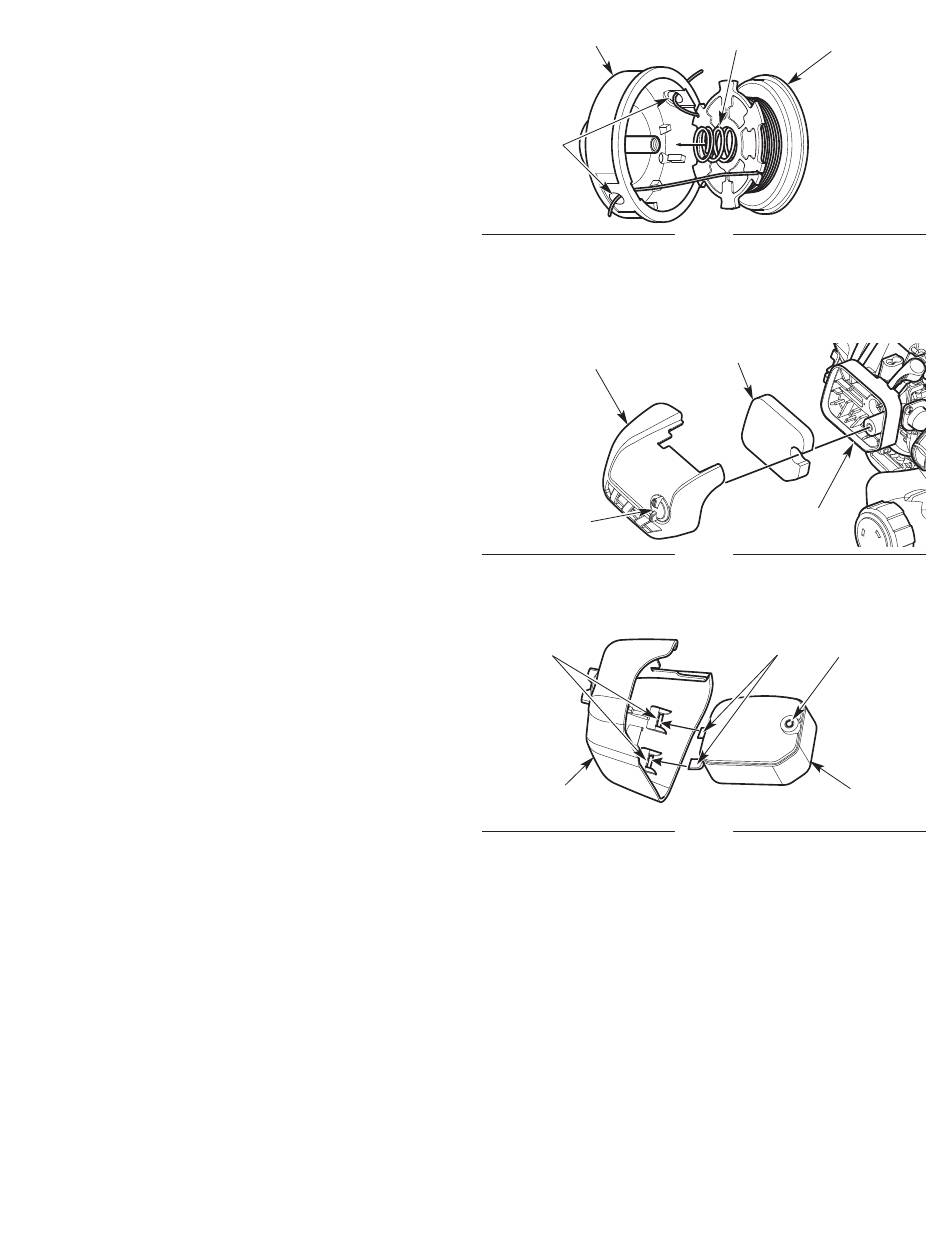

Fig. 21
