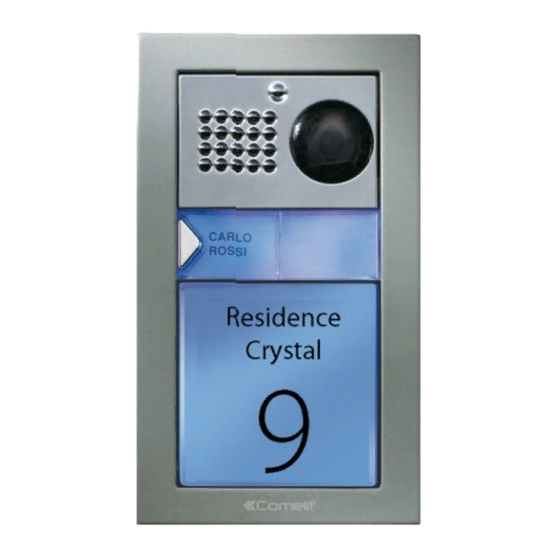

Variante MT KIT 12 - Installazione Art. 4891A e Art. 4892A
Variant MT KIT 12 - Installing Art. 4891A e Art. 4892A
Variante MT KIT 12 - Installation Art. 4891A e Art. 4892A
Variant MT KIT 12 - Installatie Art. 4891A e Art. 4892A

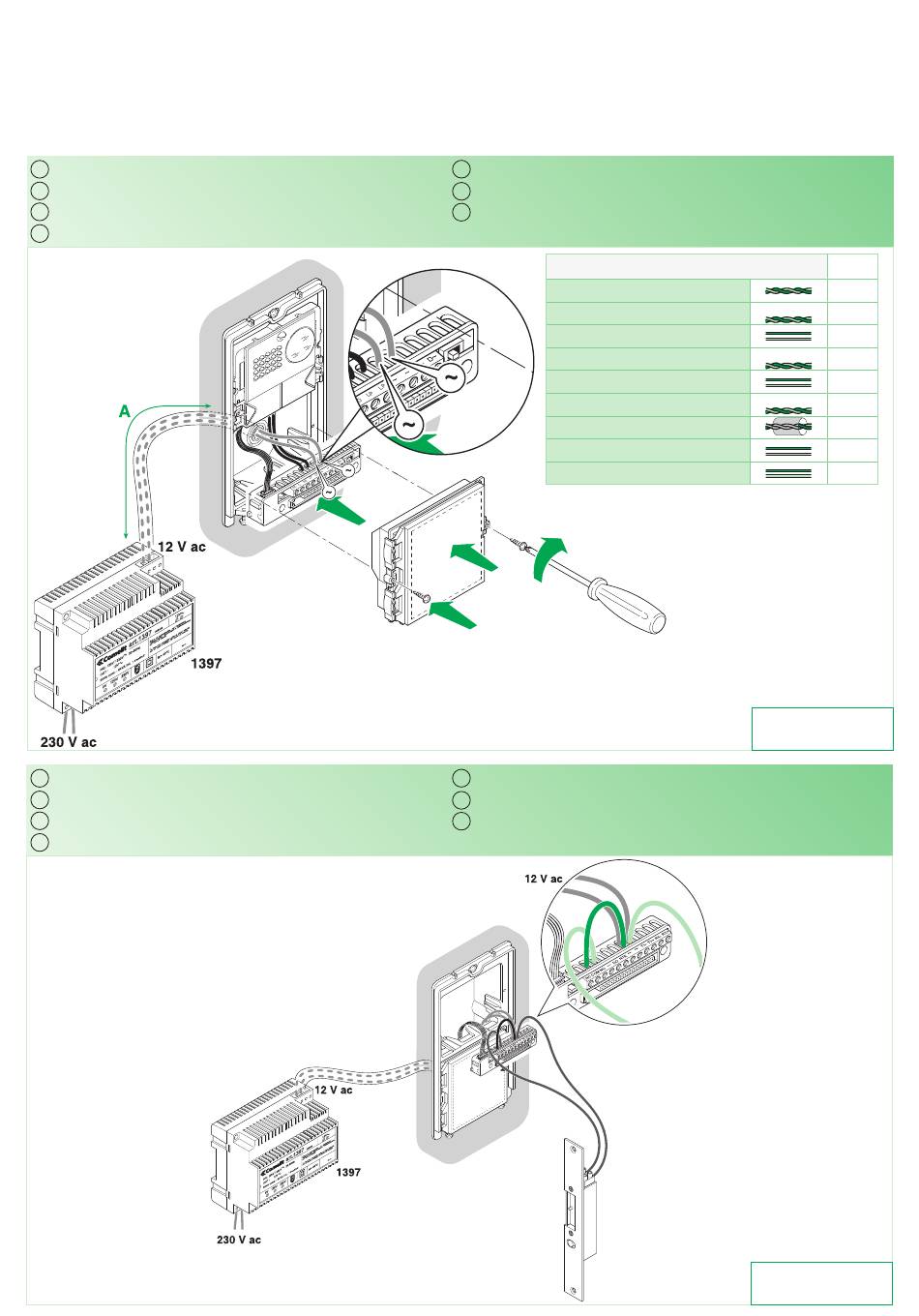

Cablaggio alimentatore Art. 1397 verso il posto esterno Art. 4891A - 4892A.
IT
Wiring between power supply Art. 1397 and the external unit Art. 4891A - 4892A.
EN
Câblage alimentateur Art. 1397 vers la plaque de rue Art. 4891A - 4892A.
FR
Bekabeling voedingstransformator art. 1397 naar entreepaneel Art. 4891A - 4892A.
NL
4891A
4892A
Serratura in AC (Relé 1).
IT
AC door-release (Relay 1).
EN
Gâche en C.A. (Relais 1).
FR
AC deurslot (Relais 1).
NL
FT IPOWER 04
2G60000338
Variante MT KIT 12 - Einbau Art. 4891A e Art. 4892A
Variante MT KIT 12 - Instalación Art. 4891A e Art. 4892A
Variante MT KIT 12 - Instalação Art. 4891A e Art. 4892A
Verkabelung Netzteil Art. 1397 zur Türstation Art. 4891A - 4892A.
DE
Cableado desde el alimentador art. 1397 hasta la unidad externa Art. 4891A - 4892A.
ES
Cablagem do alimentador Art. 1397 no ponto externo Art. 4891A - 4892A.
PT
0,28 mm
0,2 mm
0,5 mm
0,5 mm
1 mm
(Ø 1,2 mm AWG 17)
2
1 mm
2
(Ø 1,2 mm AWG 17)
1 mm
(Ø 1,2 mm AWG 17)
2
1,5 mm
2,5 mm
Türöffner in WS (Relais 1).
DE
Cerradura de CA (relé 1).
ES
Fechadura em AC (Relé 1).
PT
4891A
4892A
2G60000120
2
(Ø 0,6 mm - Ø 6/10 AWG 23)
(Ø 0,5 mm AWG 24)
2
(Ø 0,8 mm AWG 20)
2
Comelit Art. 4576-4578
2
(Ø 0,8 mm AWG 20)
Comelit Art. 4577
(Ø 1,4 mm AWG 15)
2
2
(Ø 1,8 mm AWG 13)
A Max
UTP5 cat. 5
10 m
10 m
25 m
25 m
25 m
40 m
60 m
MT/KIT/12
2
MT/KIT/12
3A
