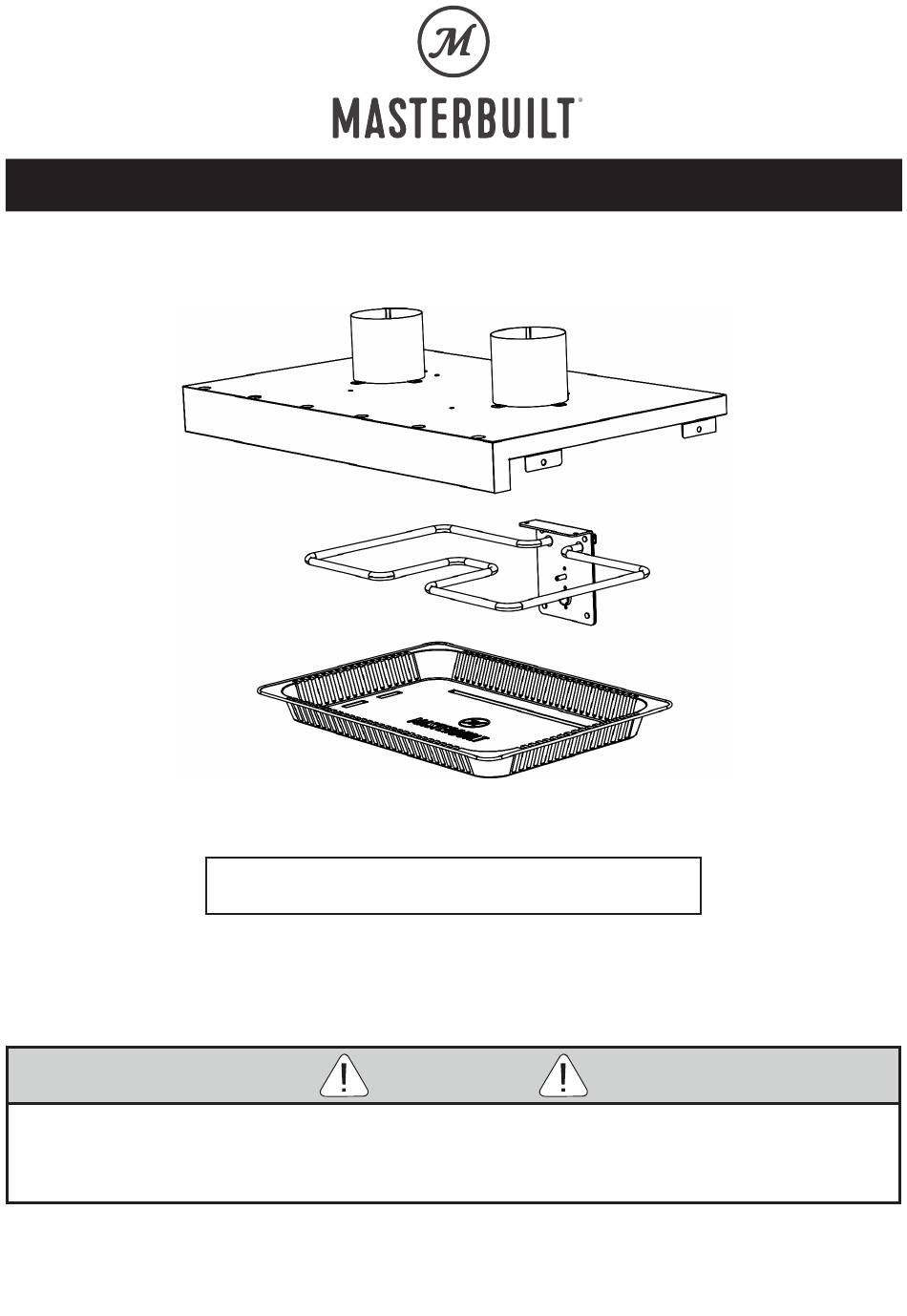

Welcome to the family. Let's get started.
GRILL + FINISH ELEMENT
Manual applies to the following model number(s)
MB20090819 • MB20090919
Manual Code: 9809180041 190501-GSB
WARNING
• To avoid personal injury and/or property damage, please read and follow all of these instructions
before assembly and operation.
• Keep this manual for future reference.
Master it. Masterbuilt.

Advertisement

Table of Contents
loading

Summary of Contents for Masterbuilt MB20090819

  • Page 1 Welcome to the family. Let’s get started. GRILL + FINISH ELEMENT Manual applies to the following model number(s) MB20090819 • MB20090919 Manual Code: 9809180041 190501-GSB WARNING • To avoid personal injury and/or property damage, please read and follow all of these instructions before assembly and operation.

  • Page 2: Parts List

    Tools needed: Adjustable Wrench, Phillips screwdriver • Approximate assembly time: 30 minutes Actual product may differ from picture shown. DO NOT RETURN TO RETAILER for assembly assistance, missing or damaged parts. Please STOP contact MASTERBUILT customer service at 1-800-489-1581 or support.masterbuilt.com.
  • Page 3 Assembly NOTE: For clarity of illustrations, the smoker door is not shown. The door does not have to be removed to complete the assembly process. Remove water bowl and racks from smoker. Lift and remove upper rack supports.
  • Page 4 Assembly Attach element bracket to heat shield with two screws. Place heat shield into top of smoker and secure with two screws and two flat washers on each side.
  • Page 5 Assembly On the back of the smoker, remove six screws to remove the outer element panel, insulator and element gasket. Outer Insulator Element Element Gasket Panel Remove four hex nuts, lock washer (D) and star washer (E) to remove inner element panel and insulator. Your smoker may or may not have the lock washer and star washer.
  • Page 6 Assembly Place silicone gasket onto back of element. Slide element through element bracket on heat shield, then align threaded studs on element bracket with holes in back wall of smoker. On the back of the smoker, connect the yellow/green ground wire to the top right threaded stud as shown below, then secure element with hex nuts. Place the element gasket back into the opening.
  • Page 7 Assembly Attach each round connector to the element terminals using a split lock washer, flat washer and M4 machine screw. Connect the temperature probe plug. Connect the two female connectors to the male spades on the high temp limit switch. Element Terminal Round Connector Temperature Probe Plug...
  • Page 8 Assembly Replace the insulator and outer elment panel using the six screws previously removed. Insulator Outer Element Panel Reinstall upper rack supports.
  • Page 9 Assembly Replace cooking racks, notched rack and water bowl. Disposable pan will slide under notched rack or sit on top of it.

  • Page 10: Setting The Timer

    Operating Instructions SETTING THE GRILL + FINISH ELEMENT TIME TEMP MP 1 MP 2 MP 3 MP 4 • The top Grill + Finish element provides two unique benefits: 1. Food can be slow-smoked and then positioned under the top element to crisp meat or carmelize sauce. 2.
  • Page 11 This express warranty is the sole warranty given by Masterbuilt and is in lieu of all other warranties, expressed or implied including implied warranty, merchantability, or fitness for a particular purpose.
  • Page 12 Rest assured, we’re here to help. masterbuilt.com/contact Customer Service Masterbuilt Manufacturing, LLC 1 Masterbuilt Court | Columbus, GA | 31907 @masterbuilt 1.800.489.1581 masterbuilt.com...
  • Page 13 Bienvenue à la famille. Commençons! ÉLÉMENT DE GRIL ET DE FINITION Le manuel s’applique au(x) numéro(s) de modèle(s) suivant(s) MB20090819 • MB20090919 AVERTISSEMENT • Pour éviter les blessures et les dommages matériels, assurez-vous de lire et de suivre toutes ces consignes avant l’assemblage et l’utilisation.

  • Page 14: Liste Des Pièces

    Le produit réel peut différer de l’illustration. NE PAS RENVOYER AU DÉTAILLANT pour obtenir de l’aide pour l’assemblage, des pièces ARRÊTEZ manquantes ou endommagées. Veuillez prendre contact avec le service à la clientèle de MASTERBUILT au 1-800-489-1581 ou à support.masterbuilt.com.
  • Page 15 Assemblage REMARQUE : Pour rendre les illustrations plus claires, la porte du fumoir n’est pas montrée. Il n’est pas nécessaire d’enlever la porte pour faire l’assemblage. Sortez la cuvette d’eau et les grilles du fumoir. Soulevez et retirez les supports de la grille supérieure.
  • Page 16 Assemblage Fixez le support de l’élément à l’écran thermique en utilisant deux vis. Placez l’écran thermique sur le dessus du fumeur et fixez-le avec deux vis et deux rondelles plates de chaque côté.
  • Page 17 Assemblage À l’arrière du fumoir, enlevez six vis afin d’enlever le panneau extérieur de l’élément, l’isolant et le joint d’étanchéité de l’élément. Joint Panneau d’étanchéité Isolant extérieur de l’élément l’élément Retirez les quatre écrous hexagonaux, la rondelle frein (D) et la rondelle étoile (E) pour retirer le panneau interne de l’élément et l’isolant.
  • Page 18 Assemblage Mettez le joint d’étanchéité en silicone sur l’arrière de l’élément. Glissez l’élément dans le support de l’élément situé sur l’écran thermique, puis alignez les goujons filetés du support de l’élément avec les trous qui se trouvent dans la paroi arrière du fumoir. À l’arrière du fumeur, connectez le fil de terre jaune / vert au goujon fileté en haut à droite, comme indiqué...
  • Page 19 Assemblage Fixez chaque connecteur rond aux bornes de l’élément en utilisant une rondelle de blocage fendue, une rondelle de blocage et une vis à métaux M4. Raccordez la fiche de la sonde de température. Raccordez les deux connecteurs femelles aux cosses mâles du dispositif de protection contre la surchauffe. Borne de l’élément Connecteur rond Fiche de la sonde de...
  • Page 20 Assemblage Remettez l’isolant et le panneau extérieur de l’élément en utilisant les six vis enlevées précédemment. Isolant Panneau extérieur l’élément Réinstallez les supports de la grille supérieure.
  • Page 21 Assemblage Remettez les grilles de cuisson, la grille à encoche et la cuvette d’eau. Le plat jetable peut être glissé sous la grille à encoche ou être posé dessus.

  • Page 22: Instructions D'utilisation

    Instructions d’utilisation RÉGLAGE DE L’ÉLÉMENT DE GRIL ET DE FINITION TIME TEMP MP 1 MP 2 MP 3 MP 4 • L’élément supérieur de gril et de finition procure deux avantages uniques : 1. Les aliments peuvent être fumés lentement, puis mis sous l’élément supérieur pour les rendre croustillants ou caraméliser la sauce.
  • Page 23 Masterbuilt remboursera le prix payé d’achat du produit après dépréciation et après déduction d’une somme équivalente à la durée d’utilisation par l’acheteur initial avant la découverte du vice ou de la non-conformité.
  • Page 24 Soyez assurés que nous sommes ici pour aider. masterbuilt.com/contact Service à la clientèle Masterbuilt Manufacturing, LLC 1 Masterbuilt Court | Columbus, GA | 31907 @masterbuilt 1.800.489.1581 masterbuilt.com...
  • Page 25 Bienvenido a la familia. ¡Comencemos! PARRILLA + ELEMENTO DE ACABADO El manual se aplica a los siguientes números de modelos MB20090819 • MB20090919 ADVERTENCIA • Para evitar lesiones personales serias y/o daños a la propiedad, lea y siga todas estas instrucciones antes de ensamblar y operar.

  • Page 26: Lista De Partes

    Herramientas necesarias: Llave ajustable, Destornillador en cruz Phillips • Tiempo de ensamblaje aproximado: 30 minutos El producto real puede ser distinto de la imagen mostrada. NO REGRESE AL MINORISTA para solicitar asistencia en el ensamblaje, o partes faltantes o PARE dañadas. Contacte al Servicio al cliente de MASTERBUILT al 1-800-489-1581 o en support. masterbuilt.com.
  • Page 27 Ensamblaje NOTA: Para claridad en las ilustraciones, no se muestra la puerta del ahumador. La puerta no tiene que retirarse para completar el proceso de ensamblaje. Retire el tazón de agua y las rejillas del ahumador. Levante y retire los soportes de la rejilla superior.
  • Page 28 Ensamblaje Fije la abrazadera del elemento al protector de calor con dos tornillos. Coloque el protector de calor en la parte superior del ahumador y asegúrelo con dos tornillos y dos arandelas planas en cada lado.
  • Page 29 Ensamblaje En la parte posterior del ahumador, retire seis tornillos para retirar el panel exterior del elemento, el aislador y la junta del elemento. Junta Panel Aislador externo elemento elemento Retire las cuatro tuercas hexagonales, la arandela de seguridad (D) y la arandela de estrella (E) para retirar el panel del elemento interno y el aislante.
  • Page 30 Ensamblaje Coloque la junta de silicona en la parte posterior del elemento. Deslice el elemento a través de la abrazadera del elemento en el protector de calor, luego alinee los remaches roscados en la abrazadera del elemento con los orificios en la parte posterior del ahumador.
  • Page 31 Ensamblaje Fije cada conector a los terminales del elemento con una arandela de seguridad abierta, una arandela plana y un tornillo mecánico M4. Conecte el enchufe de la sonda de temperatura. Conecte los dos conectores hembra a los terminales machos en el interruptor de límite de temperatura. Terminal del elemento Conector redondo Enchufe de la sonda de temperatura...
  • Page 32 Ensamblaje Reemplace el aislador y el panel exterior del elemento usando los seis tornillos previamente retirados. Aislador Panel interno elemento Reinstale los soportes de la rejilla superior.
  • Page 33 Ensamblaje Reemplace las rejillas de cocción, la rejilla con muescas y el tazón de agua. La bandeja desechable se deslizará por debajo de la rejilla con muescas o se asentará encima de ella.

  • Page 34: Instrucciones De Operación

    Instrucciones de operación CONFIGURACIÓN DE LA PARRILLA + ELEMENTO DE ACABADO TIME TEMP MP 1 MP 2 MP 3 MP 4 • La parrilla + elemento de acabado superior ofrecen dos beneficios únicos: 1. Los alimentos pueden ahumarse lentamente y luego colocarse bajo el elemento superior para dorar las carnes o caramelizar las salsas.
  • Page 35 1 año a partir de la fecha de compra original. La garantía de Masterbuilt no cubre el acabado de la pintura ya que puede salirse durante el uso normal. La garantía de Masterbuilt no cubre la oxidación. Masterbuilt requiere el comprobante de compra para hacer un reclamo de la garantía, como por ejemplo, un recibo.
  • Page 36 Tenga por seguro, que estamos aquí para ayudarle. masterbuilt.com/contact Servicio al cliente Masterbuilt Manufacturing, LLC 1 Masterbuilt Court | Columbus, GA | 31907 @masterbuilt 1800489.1581 masterbuilt.com...
