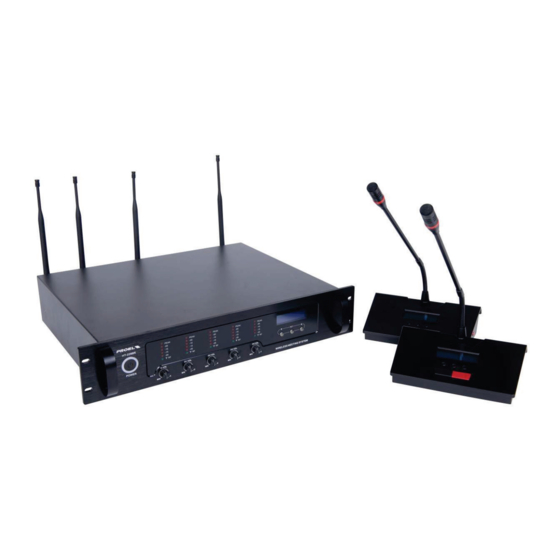

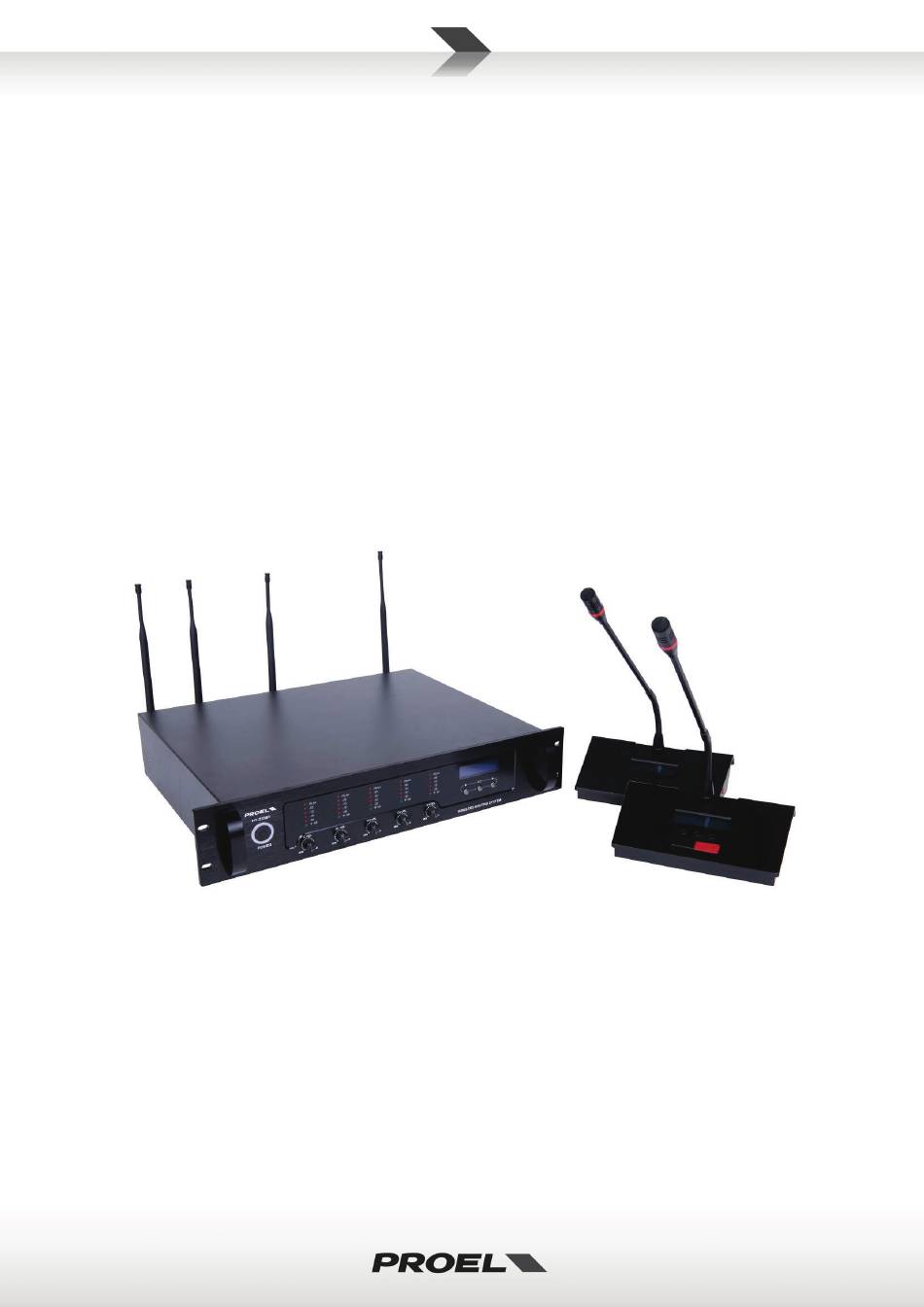

- Page 1 WCS1000 Wireless Conference System USER’S MANUAL ENGLISH ITALIANO 96MAN00107-REV.20/15...
-
Page 2: Table Of Contents
USER’S WARNINGS AND CE CONFORMITY .................... 5 INTRODUCTION ............................6 DESCRIPTION ............................6 FEATURES ............................... 6 WCS1000 RECEIVER UNIT ........................6 WCS1000C and WCS1000D TRANSMITTER UNIT ................... 8 WCS1000CH BATTERY CHARGER ......................9 IRC14430X3 Li-Ion battery pack ......................9 SET-UP INSTRUCTIONS ......................... 10 ROOM LAYOUT AND COVERAGE AREA .................... -
Page 3: Disposal Of Old Electrical & Electronic Equipment
Proel products have operating warranty and comply their specifications, as stated by manufacturer.. • Proel warrants all materials, workmanship and proper operation of this product for a period of two years from the original date of purchase. If any defects are found in the materials or workmanship or... -
Page 4: Maintenance And Disclaimer
• Proel products have been expressly designed for audio application, with signals in audio range (20Hz to 20kHz). Proel has no liability for damages caused in case of lack of maintenance, modifications, improper use or improper installation non-applying safety instructions. -
Page 5: User's Warnings And Ce Conformity
A ministerial license may be required to operate this equipment in certain areas. The use of this professional wireless microphone equipment in some countries could be intended for professional use, so the licensability depends on the country it operates. Proel suggests the user to contact the appropriate telecommunications authority concerning proper licensing. -
Page 6: Introduction
INTRODUCTION Thank you for choosing this PROEL product and for your trust in our brand, synonymous of professionalism, accuracy, high quality and reliability. All our products are CE approved and designed for continuous use in professional systems. DESCRIPTION The WCS1000 Wireless Conference System provides advanced technology, ease of use and flexibility in a full modular setup. - Page 7 b) Press TALK button on the transmitter. c) Speaking loudly on the microphone use the transmitter unit’s and buttons to set the level. d) The optimal signal level is when all the LED bar are on except the last PEAK LED. e) Finally raise up the receiver VOL knob in order to have the right sound level in the room but to avoid feedbacks.
-
Page 8: Wcs1000C And Wcs1000D Transmitter Unit
13. DATA Data connection for optional device. 14. 12-15VDC 2A Socket for the AC/DC adaptor: use only the adaptor supplied with the system. 15. BALANCED OUTPUT Balanced audio output, to be connected to the audio system and used with long cable runs. 16. -
Page 9: Wcs1000Ch Battery Charger
8. DISPLAY The Display shows current mode status, room number, unit number, channel number, volume setting, battery status: 9. POWER button To turn on the unit press and hold this button until the display appears: if that doesn’t happen, replace the battery pack with a new one fully charged. -
Page 10: Set-Up Instructions
60 m (200 ft). We suggest to check carefully the receiver installation to find the best location: wall reflections, rack mounting and interference from other electronic equipment or metal furniture can influence the RF signals and, consequently, the features of the WCS1000 system. Example of conference room:... -
Page 11: Wcs1000Rx Receiver Unit Set-Up
Each channel corresponds to a frequency and a free frequency channel must be selected. When choosing a control channel try to avoid channels used by other RF apparatus or other WCS1000 systems in adjacent rooms. The receiver and all the transmitter units must be set always on the same room CONTROL channel. - Page 12 NOTE: regardless of how many RF channels are active, the maximum number of delegate units that can be used in a WCS1000 system is always 256, see also the delegates set-up operation further in this manual. Pressing again the SET button the display shows the Test setting: This is a FACTORY mode used for the device test.
-
Page 13: Wcs1000Rx Audio Rf Channel Set-Up
: when the chairman presses the PRIORITY button all delegates are shut down and he has the priority to speak, but in this case the delegates cannot speak until the chairman gives the word to them by releasing the priority (pressing the TALK button). Pressing the SET button two times it’s possible to set the maximum NUMBER OF ACTIVE DELEGATES that can speak simultaneously. -
Page 14: Wcs1000C And Wcs1000D Install Or Replace The Battery Pack
TALK button, leaving the unit active. 3) Repeat the procedure for delegate channel three and four. TIP: if there are other radio-frequency transmitters in the same coverage area where the WCS1000 system is used, we suggest to turn them on when setting the RF channels using auto-scan, so the system will choose frequencies that are truly free. -
Page 15: Wcs1000C And Wcs1000D Microphone Installation
WCS1000C and WCS1000D MICROPHONE INSTALLATION To install the microphone gooseneck into the base, insert it to the base connector, then turn it until it slides slightly into the connector. When it is inserted completely (be careful to not force it!), screw the security ring clockwise: To remove the gooseneck unscrew the security ring before disconnecting. -
Page 16: Conference System Audio Check
CONFERENCE SYSTEM AUDIO CHECK If you had followed all previous set-up instructions, your conference system should be set to operate properly. At this point finally you have to check the audio system following these instructions. Connect the receiver WCS1000RX to the conference room’s audio system. Set the level controls of your audio system at mid position or “0”... -
Page 17: Technical Specification
TECHNICAL SPECIFICATION WCS1000RX – Conference System UHF Receiver RF Channels 80 frequency preset for delegate audio UHF band 4 frequency preset for chairman audio UHF band 16 frequency preset for control room data UHF band RF Frequency Band Delegate audio UHF: 745.000 - 764.750 MHz Chairman audio UHF: 744.000 - 744.750 MHz Control room data UHF: 422.400-439.400 MHz (see national limitation) - Page 18 Battery pack type 3.7 VDC Li-Ion rechargeable Number of Battery pack Max charging current 700 mA Charging time 2 hours Dimensions (WxDxH) 620 × 370 × 175 mm Weight 9 Kg IRC14430X3 Li-Ion Battery Pack Rated voltage 3.7 VDC Discharge current ＜500 mA Charging current ＜700 mA...
- Page 19 AVVERTENZE PER L’UTILIZZO E CONFORMITÀ CE ................22 INTRODUZIONE ............................ 23 DESCRIZIONE ............................23 FEATURES ............................. 23 WCS1000 UNITÀ RICEVITORE ....................... 23 WCS1000C e WCS1000D UNITÀ TRASMETTITORE ................25 WCS1000CH CARICA BATTERIE ......................26 IRC14430X3 pacco batteria Li-Ion ......................27 ISTRUZIONI DI IMPOSTAZIONE ......................
-
Page 20: Trattamento Del Dispositivo Elettrico Od Elettronico A Fine Vita
8 giorni dal ricevimento della merce. GARANZIE E RESI • I Prodotti Proel sono provvisti della garanzia di funzionamento e di conformità alle proprie specifiche, come dichiarate dal costruttore. • La garanzia di funzionamento è di 24 mesi dopo la data di acquisto. I difetti rilevati entro il periodo di... -
Page 21: Manutenzione E Limitazioni D'uso
• • I Prodotti Proel sono destinati esclusivamente ad un utilizzo specifico di tipo sonoro: segnali di ingresso di tipo audio (20Hz-20kHz). Proel declina ogni responsabilità per danni a terzi causati da mancata manutenzione, manomissioni, uso improprio o installazione non eseguita secondo le norme di sicurezza. -
Page 22: Avvertenze Per L'utilizzo E Conformità Ce
• I Prodotti Proel sono conformi alla direttiva LVD 2006 / 95 / EC, secondo lo standard EN 60065 ed EN 62479. • Il radio-microfonico Proel è conforme ai requisiti essenziali ed alle altre disposizioni pertinenti stabilite dalla direttiva R&TTE 1999 / 5 / EC secondo gli standard EN 300422-1;... -
Page 23: Introduzione
CE per utilizzazione continua in impianti di diffusione sonora. DESCRIZIONE Il sistema wireless WCS1000 è la scelta ideale come sistema mobile per conferenze grazie alla massima flessibilità e affidabilità. Grazie alla semplicità d’uso e alle dimensioni compatte il WCS1000 si integra perfettamente in qualsiasi meeting room senza la necessità... - Page 24 c) Parlando forte al microfono usare i tasti e sull’unita trasmettitore per impostare il livello. d) Il segnale ottimale si ha quando si accendono tutti i LED eccetto l’ultimo LED PEAK. e) Infine alzare la manopola VOL del ricevitore al fine di ottenere un giusto livello sonoro nella stanza evitando i feedback.
-
Page 25: Wcs1000C E Wcs1000D Unità Trasmettitore
13. DATA Connessione per dispositivi opzionali. 14. 12-15VDC 2A Presa per l’alimentatore esterno AC/DC: usare esclusivamente l’alimentatore fornito col sistema. 15. BALANCED OUTPUT Uscita audio bilanciata, da utilizzare per collegare il sistema audio con cavi lunghi. 16. UNBALANCED OUTPUT Uscita audio sbilanciata che può essere usata in alternativa o in aggiunta all’uscita bilanciata. 17. -
Page 26: Wcs1000Ch Carica Batterie
priorità su tutti i delegati, spegnendo tutti gli altri microfoni. Il presidente/chairman potrà parlare finché terminato il suo intervento premerà il tasto TALK spegnendo il proprio microfono (vedi anche le istruzioni di impostazione). 8. DISPLAY Il display mostra lo stato corrente, numero room, numero unità, numero canale, suoneria, impostazione del volume, stato della batteria: 9. -
Page 27: Irc14430X3 Pacco Batteria Li-Ion
IRC14430X3 pacco batteria Li-Ion Vedi FIG. 4 a pagina 38. Le batterie Li-Ion dispongono di eccellenti qualità di sicurezza, leggerezza e capacità, con scarso rischio di perdite di elettrolita. Sono inoltre in grado di sostenere oltre a 300 cicli di ricarica. 1. -
Page 28: Istruzioni Di Impostazione
60 m. Suggeriamo di controllare attentamente l’installazione del ricevitore per trovare la migliore disposizione: riflessioni sui muri, montaggio a rack e interferenze con altri apparecchi o arredi metallici possono influenzare il segnale RF e, di conseguenza, le prestazioni del sistema WCS1000. Esempio di sala conferenze:... -
Page 29: Configurazione Del Ricevitore Wcs1000Rx
Per esempio, in caso di due adiacenti meeting room che usano due sistemi WCS1000, se si riduce a 2 il numero dei canali attivi su ciascun sistema entrambi i sistemi potranno funzionare in modo più affidabile. - Page 30 Premendo ancora il tasto SET il display mostra l’impostazione Test: Questa è un’impostazione di fabbrica per il test dell’apparecchio, non ha attinenza con l’uso normale. Premendo il tasto POWER il ricevitore si inizializza ed entra in modalità di uso STANDARD: Il display visualizzerà...
-
Page 31: Impostazione Dei Canali Audio Rf Su Wcs1000Rx
SUGGERIMENTO: se ci sono altri apparati radio trasmettitori nella stessa area di copertura dove il sistema WCS1000 è usato, suggeriamo di accenderli quando si impostano i canali usando l’auto- scan, così l’auto-scan sceglierà quelle frequenze che sono realmente libere. -
Page 32: Installare O Sostituire Le Batterie Su Wcs1000C/D
INSTALLARE O SOSTITUIRE LE BATTERIE SU WCS1000C/D Quando il display delle unità WCS1000C o WCS1000D visualizza un livello di batteria basso o quando le batterie sono completamente scariche, sostituire il pacco batterie come segue: IMPORTANTE: fare attenzione a rispettare sempre la polarità segnata nel vano batteria. Rimuovere le batterie se non si usa il microfono per un lungo periodo di tempo: questo eviterà... -
Page 33: Controllo Audio Del Sistema Per Conferenza
Questo è il canale di controllo room impostabile tra 0-9,A-F. Ogni canale corrisponde ad una frequenza e occorre impostare lo stesso canale precedentemente impostato sul ricevitore WCS1000RX. Il ricevitore e tutti i trasmettitori devono essere sempre impostati sul medesimo canale di controllo Room. -
Page 34: Blocco E Sblocco Del Wcs1000Rx
Infine alzare la manopola VOL sul ricevitore WCS1000RX e impostare il volume ad un livello udibile e confortevole, evitando il rientro (rumori, fischi). Tipicamente la manopola sarà posizionata tra ½ e ¾. Ripetere questa procedura per ogni trasmettitore ed infine controllare tutto il sistema con il numero massimo di 5 microfoni attivi: se è... -
Page 35: Specifiche Tecniche
SPECIFICHE TECNICHE WCS1000RX – Ricevitore UHF per Sistema Conferenza Canali RF 80 preset di frequenza per audio delegati in banda UHF 4 preset di frequenza per audio chairman in banda UHF 16 preset di frequenza per control room data in banda UHF Gamma di Frequenze RF Audio Delegati UHF: 745.000 - 764.750 MHz Audio Chairman UHF: 744.000 - 744.750 MHz... - Page 36 Tipo di pacco batterie 3.7 VDC Li-Ion ricaricabile Numero di pacchi Batterie Massima corrente di ricarica 700 mA Tempo di ricarica 2 hours Dimensioni (LxPxA) 620 × 370 × 175 mm Peso 9 Kg IRC14430X3 Pacco Batterie Li-Ion Tensione nominale 3.7 VDC Corrente di scarica ＜500 mA...
- Page 37 FIG.1 FIG.2...
- Page 38 FIG.3 FIG.4...
- Page 40 PROEL S.p.A. (World Headquarters - Factory) Via alla Ruenia 37/43 64027 Sant’Omero (Te) – Italy Tel: +39 0861 81241 Fax: +39 0861 887862 www.proel.com...
