Installation Instructions and
30" (76.2 cm) and 36" (91.4 cm)

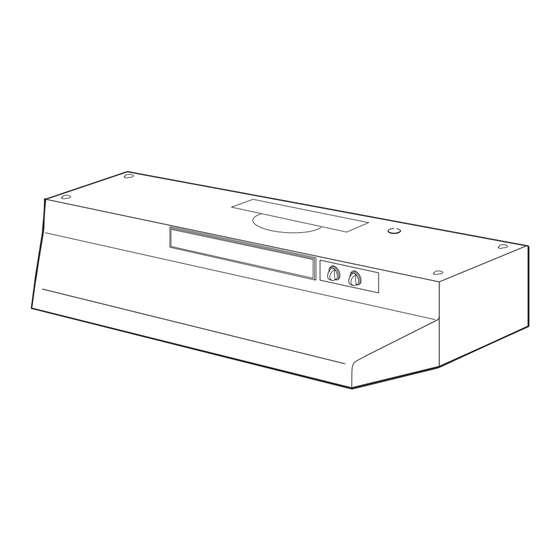

Convertible Range Hood
RH3730 Series
RH3736 Series
www.whirlpool.com
IMPORTANT:
Read and save
these instructions.
IMPORTANT:
Installer: Leave Installation Instructions with
the homeowner.
Homeowner: Keep Installation Instructions for
future reference.
Save Installation Instructions for local electrical
inspector's use.
Part No. 626918A/8285186
Pièce N° 626918A/8285186
Use and Care Guide
Quick Reference
Table of Contents:
Pages
2
Before you start
2
Electrical requirements
3
Product dimensions
3
Venting requirements
4 - 6
Installation steps
7 - 8
Use and Care Information
8
Warranty
9 - 10
Requesting Assistance
or Service
Advertisement
Table of Contents
Related Manuals for Whirlpool RH3730 Series
Summary of Contents for Whirlpool RH3730 Series
- Page 1 Installation Instructions and Use and Care Guide 30" (76.2 cm) and 36" (91.4 cm) Convertible Range Hood RH3730 Series RH3736 Series www.whirlpool.com IMPORTANT: Read and save these instructions. IMPORTANT: Installer: Leave Installation Instructions with the homeowner. Homeowner: Keep Installation Instructions for future reference.
-
Page 2: Before You Start
Before you start... Your safety and the safety of others is very important. We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety messages. This is the safety alert symbol. This symbol alerts you to potential hazards that can kill or hurt you and others. -
Page 3: Product Dimensions
6" (15.2 cm) 3/4" (1.9 cm) 7-1/2" (19.1 cm) 29-7/8" (75.9 cm) model: RH3730 35-7/8" (91.1 cm) model: RH3736 roof through 7" (17.8 cm) round vent system. Figures 1 and 2 show common venting methods and what types of materials are needed. -
Page 4: Prepare Hood
3-1/4" x 10" (8.3 x 25.4 cm) vent system 3-1/4" x 10" (8.3 x 25.4 cm) elbow 6 ft. ( 1.8 m) Maximum length 1 - 90° elbow 8 ft. (2.4 m) straight 2 ft. 1 - wall cap (0.6 m) Length of 3-1/4"... - Page 5 From the diagrams below, select the diagram for your installation. Vented installations: Cut the vent system and electrical wiring access holes as required. Either wiring hole can be used. Non-vented installations: Cut only the one 1-1/4" (3.2 cm) dia. wiring access hole required.
- Page 6 Make sure damper operates freely. To get the most efficient use from your new range hood, read the “Use and Care Information” section. Keep your Whirlpool Installation Instructions and Use and Care Guide close to range hood for easy reference.
-
Page 7: Use And Care Information
Use and Care Information WARNING — To reduce the risk of fire or electrical shock, do not use this fan with any solid-state speed control device. WARNING — TO REDUCE THE RISK OF FIRE, ELECTRIC SHOCK, OR INJURY TO PERSONS, OBSERVE THE FOLLOWING: Use this unit only in the manner intended by the manufacturer. - Page 8 F . Damage to range hood caused by accident, misuse, fire, flood, act of God or use of products not approved by Whirlpool. WHIRLPOOL AND INGLIS LIMITED DO NOT ASSUME ANY RESPONSIBILITY FOR INCIDENTAL OR CONSEQUENTIAL DAMAGES. Some states or provinces do not allow the exclusion or limitation of incidental or consequential damages, so this exclusion or limitation may not apply to you.
-
Page 9: Requesting Assistance Or Service
These parts will fit right and work right, because they are made to the same exacting specifications used to build every new Whirlpool appliance. For further assistance If you need further assistance, you can write to ask... - Page 10 Mississauga, Ontario L5N 3A7 www.inglislimited.com Part No. 626918A/8285186 Pièce N° 626918A/8285186 © 2002 Whirlpool Corporation 2. If you need service ... Contact your nearest Inglis Limited Appliance Service branch or designated servicing outlet to service your appliance. (See list below.)
- Page 11 Instructions d’installation et Guide d’utilisation et d'entretien Hotte d’extraction convertible 76,2 cm (30 po) ou 91,4 cm (36 po) Série RH3730 Série RH3736 www.whirlpool.com IMPORTANT : Lire et conserver ces instructions. IMPORTANT : Installateur : Remettre les instructions d’installation au propriétaire de l’appareil.
- Page 12 Avant de commencer... Votre sécurité et celle des autres est très importante. Nous donnons de nombreux messages de sécurité importants dans ce manuel, et sur votre appareil ménager. Assurez-vous de toujours lire tous les messages de sécurité et de vous y conformer. Voici le symbole d’alerte de sécurité.
- Page 13 1,9 cm (3/4 po) 19,1 cm (7-1/2 po) 75,9 cm (29-7/8 po) : Modèle RH3730 91,1 cm (35-7/8 po) : Modèle RH3736 En cas d’incertitude quant à la qualité de la liaison à la terre de la hotte, consulter un électricien qualifié.
- Page 14 Les figures 1 et 2 présentent les méthodes d’évacuation communément utilisées et les matériaux employés. Décharge verticale, à travers le toit mitre de Conduit de décharge décharge traversant le toit : sur le toit diamètre 17,8 cm (7 po) ou 8,3 x 25,4 cm (3 1/4 x 10 po) Conduit rond : Installer le clapet rond de diamètre...
- Page 15 À l’aide des illustrations ci- dessous, choisir la configuration d’installation. Installations avec conduit de décharge : Découper les orifices nécessaires pour le câblage électrique et le conduit de décharge. L’un ou l’autre des trous peut être utilisé pour le câblage. Installations sans conduit de décharge : Percer seulement un trou de 3,2 cm (1 1/4 po) pour le passage...
- Page 16 Vérifier que le volet de réglage peut manœuvrer librement. Pour pouvoir faire le meilleur usage de cette nouvelle hotte, lire la section « Utilisation et entretien ». Conserver les instructions d’installation Whirlpool et le guide d’utilisation et entretien pour pouvoir les consulter facilement.
-
Page 17: Utilisation De La Hotte
Utilisation et entretien AVERTISSEMENT - Pour réduire le risque d’incendie ou de choc électrique, ne pas utiliser ce ventilateur en conjonction avec un dispositif de réglage de la vitesse à semi-conducteurs. AVERTISSEMENT - POUR MINIMISER LE RISQUE D’INCENDIE, CHOC ÉLECTRIQUE OU DOMMAGES CORPORELS, RESPECTER LES INSTRUCTIONS SUIVANTES : Utiliser cet appareil uniquement dans... - Page 18 F . Détérioration de la hotte imputable à accidents, usage impropre, incendie, inondation, catastrophe naturelle ou utilisation d’un produit non approuvé par Whirlpool. WHIRLPOOL ET INGLIS LIMITÉE DÉCLINENT TOUTE RESPONSABILITÉ AU TITRE DE DOMMAGES SECONDAIRES OU INDIRECTS. Certains États ou provinces n’admettent pas l’exclusion ou la limitation des dommages secondaires ou indirects;...
- Page 19 Pages jaunes de votre annuaire de téléphone. Pour localiser des pièces autorisées par l’usine dans votre région, téléphonez à notre Centre d’interaction avec la clientèle, votre Centre de service autorisé le plus proche, ou le service de l’usine Whirlpool en composant le 1-800-442-1111.
- Page 20 Mississauga, Ontario L5N 3A7 www.inglislimited.com Pièce N° 626918A/8285186 Part No. 626918A/8285186 © 2002 Whirlpool Corporation 2. Si vous avez besoin de service ... Communiquer avec la plus proche succursale ou le plus proche établissement de service agréé de Inglis Ltée pour l’entretien de votre appareil. (Voir la liste ci- dessous.)
