Audi 8J0 051 434 Installation Instructions Manual

Montageanleitung für Leitungssatz „Stromanschluss Quadlok"
Installation instructions for "Power supply harness for Quadlok"
Montageschritte
Lösen Sie am Radio/Navigationssystem die Leitung D15 (+12V) aus. Verrasten
1
Sie die Leitung in das 2-pol. Zusatzgehäuse des Leitungssatzes so, dass sie mit
der roten Leitung am 2-pol. Gegengehäuse des Leitungssatzes verbunden wird.
Lösen Sie am Radio/Navigationssystem die Leitung D12 (Masse) aus. Verrasten
2
Sie die Leitung in das 2-pol. Zusatzgehäuse des Leitungssatzes so, dass sie mit
der schwarzen Leitung am 2-pol. Gegengehäuse des Leitungssatzes verbunden
wird.
Verrasten Sie die rote Einzelleitung (+12V) des Leitungssatzes auf Pin D15 am
3
Radio/Navigationssystem.
Verrasten Sie die schwarze Einzelleitung (Masse) des Leitungssatzes auf Pin
4
D12 am Radio/Navigationssystem.
Verrasten Sie die gelbe Einzelleitung (Radiostummschaltung) des Leitungssat-
5
zes mit der Radiostummschaltung des verbauten Radios/Navigationssystems.
Die Lage der Stummschaltung ist in der Tabelle unten ausgewiesen.
Verbinden Sie die schwarz/blaue Einzelleitung
6
des Leitungssatzes unter Verwendung der „Y-
Leitung Klemme 15" (Abb. rechts, 8J0 051 434
B) mit Zündungsplus (Kl. 15) des Fahrzeugs.
Stecken Sie das weiße 4-pol. Kammergehäuse des Leitungssatzes in das Inter-
7
face der Audi Bluetooth Freisprecheinrichtung.

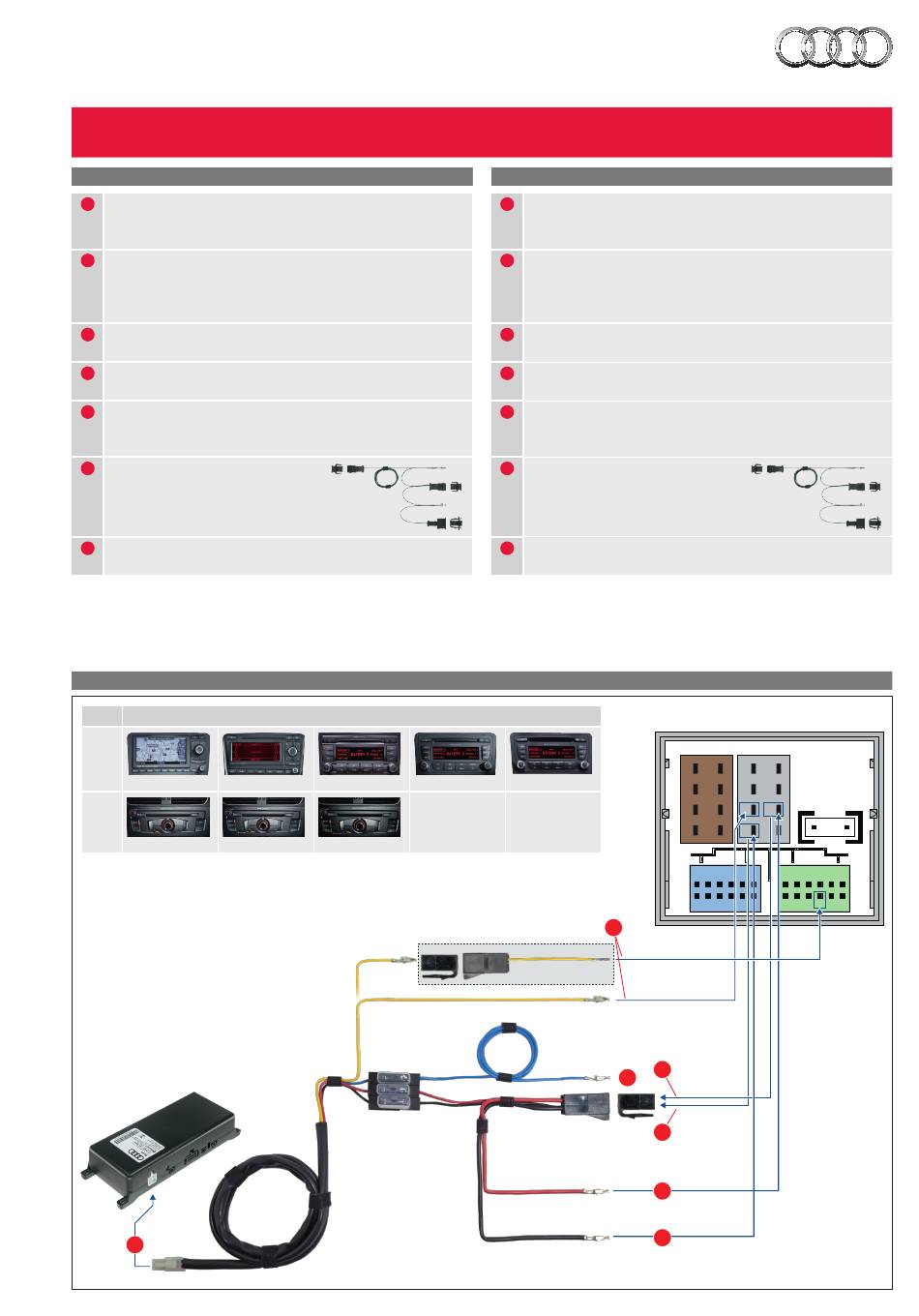

Abbildung Illustration
Pin Pinlayout Radiostummschaltung Pin layout radio mute
D11
RNS-E BNS 5.0
C10
chorus III concert III
Interface Audi Bluetooth
Freisprecheinrichtung
Interface Audi Bluetooth
Handsfree Unit
7
Änderungen vorbehalten. Subject to change without prior notice. Stand: 06/2010 © 2010 AUDI AG, Ingolstadt
chorus II+ concert II+
symphony III
Zusatzadaptierung für
Radiomute verwenden
Use additional adapter
for radio mute
gelb
yellow
8J0 051 434
Stromanschluss
Quadlok
Power harness
Quadlok
Audi
Original Zubehör
Installing the wiring harness
Release pin D15 (+12V) from the Quadlok connector of the radio/navigation
1
system and connect it to the black wire of the 2-way cage of the harness.
Release pin D12 (GND) from the Quadlok connector of the radio/navigation
2
system and connect it to the red wire of the 2-way cage of the harness.
Connect the red wire (+12V) of the harness with pin D12 of the Quadlok con-
3
nector from the radio/navigation system.
Connect the black wire (GND) of the harness with pin D15 of the Quadlok con-
4
nector from the radio/navigation system.
Connect the blue wire of the harness with radio mute of the radio/navigation
5
system. Refer to the table below to identify the correct pin layout depending
on the type of radio/navigation system built in the car.
Connect the black/blue wire of the harness
6
with the ignition signal (15) of the car. Use "Y-
harness for ignition signal" (see illustration, Audi
Part No. 8J0 051 434 B) for installation.
Plug the white cage of the harness into the interface of the Audi Bluetooth
7
Handsfree Unit.
Quadlok Anschlussblock am Radio bzw. Navigationssystem
Quadlok multiway connector of radio/navigation system
symphony II+
5
Radiostumm-
schaltung C10
Radio mute C10
Radiostumm-
schaltung D11
Radio mute D11
blau: Zündungsplus (Kl.15)
blue: Ignition (15)
1
6
2
rot: +12V (Kl. 30)
red: +12V (30)
3
schwarz:Masse (Kl.31)
black: GND (31)
4
8J0 051 434
A D
1 5 9 13
2 6 10 14
3 7 11 15
10
4 8 12 16
B C
1 2 3 4 5 6 1 2 3 4 5 6
7 8 9 10 11 12 7 8 9 10 11 12
+12V (Kl. 30)
+12V (30)
Masse (Kl.31)
GND (31)
