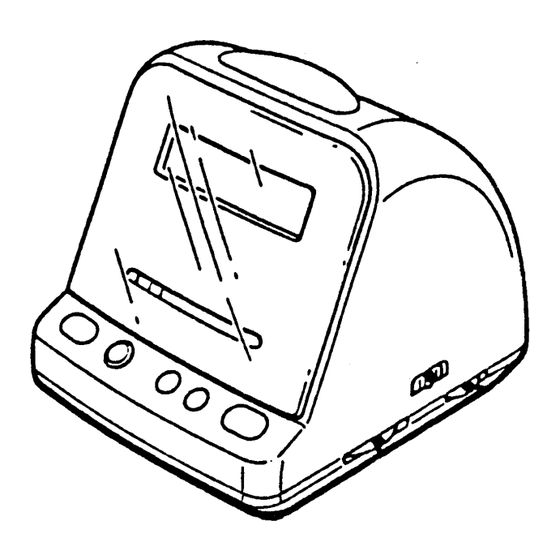

FR-A255 EZ(B) SERVICE MANUAL RADIO RECEIVER This Service Manual is the “Revision Publishing” and replaces “Simple Manual” FR-A255 EZ<B>(S/M Code No.09-992-324-2T2). S/M Code No. 09-992-324-2R2...
SPECIFICATIONS Power source AC 230 V, 50 Hz Output 280 mW (EIAJ) Power consumption Speaker 57 mm, 8 ohms Frequency range FM : 87.5 - 108 MHz AM : 530 - 1,605 kHz Antennas FM wire antenna Ferrite bar antenna for AM Dimensions (W x H x D) 124 x 126 x 160 mm (5 x 5 x 6 in.)
ELECTRICAL MAIN PARTS LIST REF. NO PART NO. KANRI DESCRIPTION REF. NO PART NO. KANRI DESCRIPTION S3-33A-008-A00 AM C/FILTER SFU450B S3-32A-012-A00 FM C/FILTER SFE10.7 S2-516-191-000 IC,CXA1619AS(RF+1F+AUDIO) S2-10A-063-A00 AM ANT COIL S1-88A-008-A00 IC,LM8562 S2-24A-032-A00 AM OSC COIL 7-7-2 A106 S2-14A-034-A00 CHOKE COIL 47UH TYPE 4-6 TRANSISTOR S2-15A-030-A00 LOADING COIL 4.5P...
PRACTICAL SERVICE FIGURE ELECTRICAL ADJUSTMENT <AM SECTION> 1. AM IF Adjustment Sensitivity Less than 50 dB (600 kHz) Setting : • Test point : TP1, 2(IN), TP8, 9(OUT) (S/N 10dB) Less than 46 dB (1000/1400 kHz) T2 ..... 450 kHz S/N (Input 60dB) Less than 21 dB (600 kHz) Less than 24 dB (1000/1400kHz)
ACCESSORIES LIST REF. NO PART NO. KANRI DESCRIPTION 1 S8-00A-265-A00 INSTRUCRION BOOK 2 S8-00A-266-A00 INSTRUCTION BOOK 3 S8-00A-267-A00 INSTRUCTION BOOK...
Page 14
2–11, IKENOHATA 1–CHOME, TAITO-KU, TOKYO 110, JAPAN TEL:03 (3827) 3111 Printed in Singapore 931196...
