AXIS Panorama PTZ

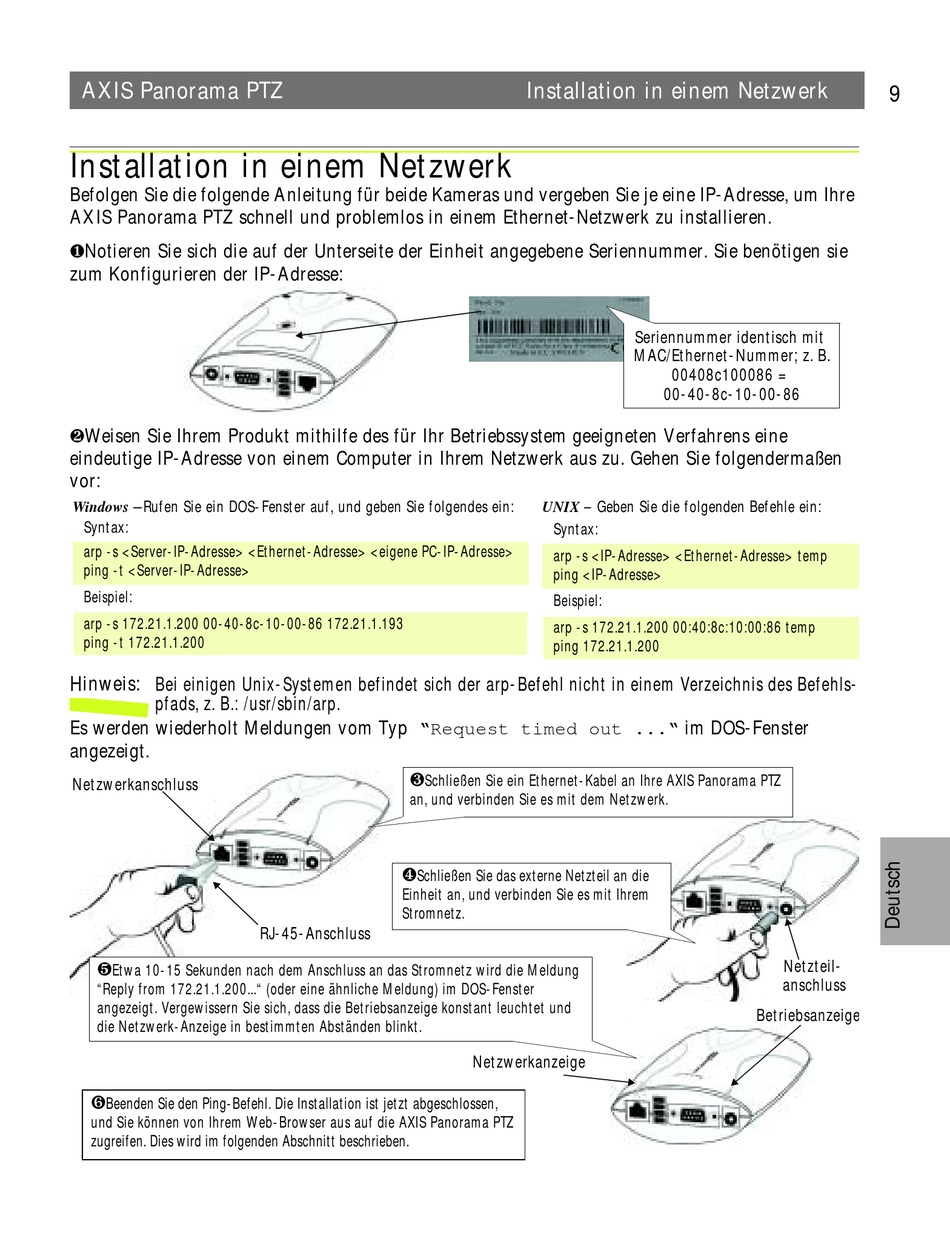

Installation in einem Netzwerk

Befolgen Sie die folgende Anleitung für beide Kameras und vergeben Sie je eine IP-Adresse, um Ihre
AXIS Panorama PTZ schnell und problemlos in einem Ethernet-Netzwerk zu installieren.
Notieren Sie sich die auf der Unterseite der Einheit angegebene Seriennummer. Sie benötigen sie
zum Konfigurieren der IP-Adresse:
Weisen Sie Ihrem Produkt mithilfe des für Ihr Betriebssystem geeigneten Verfahrens eine
eindeutige IP-Adresse von einem Computer in Ihrem Netzwerk aus zu. Gehen Sie folgendermaßen
vor:
Windows – Rufen Sie ein DOS-Fenster auf, und geben Sie folgendes ein:
Syntax:
arp -s <Server-IP-Adresse> <Ethernet-Adresse> <eigene PC-IP-Adresse>
ping -t <Server-IP-Adresse>
Beispiel:
arp -s 172.21.1.200 00-40-8c-10-00-86 172.21.1.193
ping -t 172.21.1.200
Hinweis:
Bei einigen Unix-Systemen befindet sich der arp-Befehl nicht in einem Verzeichnis des Befehls-
pfads, z. B.: /usr/sbin/arp.
Es werden wiederholt Meldungen vom Typ "Request timed out ..." im DOS-Fenster
angezeigt.
Netzwerkanschluss
Etwa 10-15 Sekunden nach dem Anschluss an das Stromnetz wird die Meldung
"Reply from 172.21.1.200..." (oder eine ähnliche Meldung) im DOS-Fenster
angezeigt. Vergewissern Sie sich, dass die Betriebsanzeige konstant leuchtet und
die Netzwerk-Anzeige in bestimmten Abständen blinkt.
Beenden Sie den Ping-Befehl. Die Installation ist jetzt abgeschlossen,
und Sie können von Ihrem Web-Browser aus auf die AXIS Panorama PTZ
zugreifen. Dies wird im folgenden Abschnitt beschrieben.
Schließen Sie ein Ethernet-Kabel an Ihre AXIS Panorama PTZ
an, und verbinden Sie es mit dem Netzwerk.
Schließen Sie das externe Netzteil an die
Einheit an, und verbinden Sie es mit Ihrem
Stromnetz.
RJ-45-Anschluss
Installation in einem Netzwerk
Seriennummer identisch mit
MAC/Ethernet-Nummer; z. B.
UNIX – Geben Sie die folgenden Befehle ein:
Syntax:
arp -s <IP-Adresse> <Ethernet-Adresse> temp
ping <IP-Adresse>
Beispiel:
arp -s 172.21.1.200 00:40:8c:10:00:86 temp
ping 172.21.1.200
Netzwerkanzeige
00408c100086 =
00-40-8c-10-00-86
Netzteil-
anschluss
Betriebsanzeige
9
