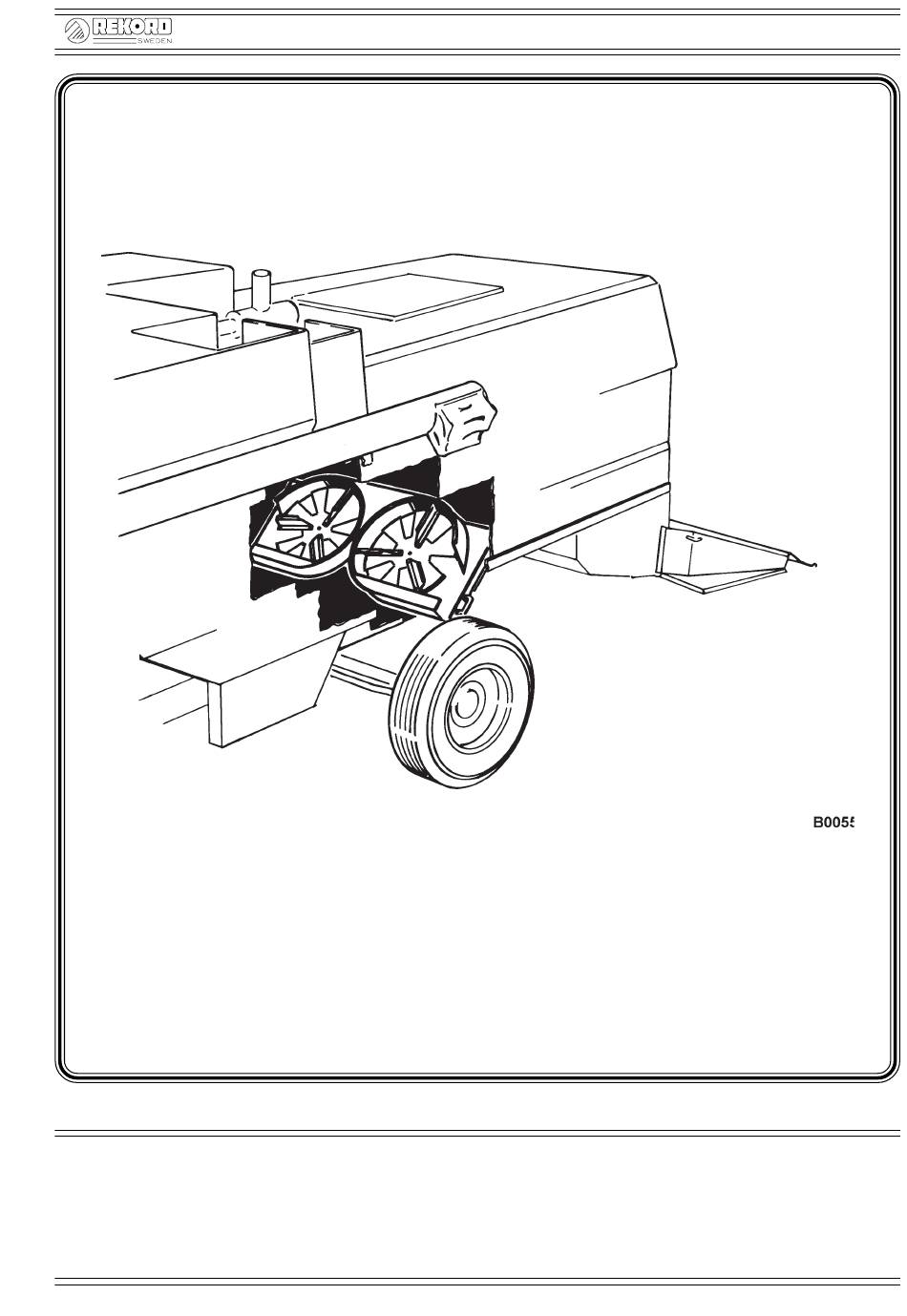

- Page 1 FEB. 1997 MONTERINGSINSTRUKTION ASSEMBLY INSTRUCTION AGNSPRIDARE / CHAFFSPREADER Art. nr. 12224, 12138 NEW HOLLAND TX62-68 REKORDVERKEN Sweden AB Öttum SE-535 92 KVÄNUM Tel. +46(0)511-37 01 00 Fax. +46(0)511-37 00 07 T0589...
- Page 2 LEVERANSKONTROLL / DELIVERY CONTROL Kontrollera före monteringstart att samtliga delar är med enligt nedanstående lista. Check before start of assembling that you have received all parts. Art. nr. Benämning Dimension Antal Antal Description Part no. Qty. Qty. TX62-65 TX66-68 12110 FLÄKTHUS TALLRIK MONT. L=1390 FAN UNIT 12232 FLÄKTHUS TALLRIK MONT.
- Page 3 MONTERING / ASSEMBLY 33327 NHTX62-65 33440 NHTX66-68 M8x16(4x) M8(4x) 8,4x22(8x) (200) (930) 33496, 33497 M8x20(4x) M8(4x) 8,4x22(8x) 45480(2x) 02300(2x) 45478(2x) M8x25(4x) 13x38(4x) M8(4x) M12(4x) Montera 33496 Bärplåt Vänster samt 33497 Bärplåt Höger. Måttet 930 mm gäller från början av befintlig bärplåt till halmhacken. Använd befintliga hål i halmhuven. Montera 45480 Ställskruvar samt montera 45478 Plaströr Montera 02300 Gasfjädrar.
- Page 4 Till New Holland TX62-65 används 45925 Distanser 13/40-10 mellan Bärplåtar och Fläkthus. Assemble 12110 alt. 12232 Fan unit cpl together with 43860 Spacer. To New Holland TX62-65 will be used 45925 Spacer 13/40-10 between Support plates and Fan unit cpl.
- Page 5 MONTERING / ASSEMBLY Justera agnspridarens lutning med hjälp av 45480 Ställskruv så att ett avstånd enligt bild erhålles. Adjust chaffspreader´s angle by adjusting 45480 Adjustmentscrew to achive distans given on picture...
- Page 6 MONTERING / ASSEMBLY 22353 21971 8x7x36 33491 8x7x32 8x7x25 01637 M12x35 21971 M10x35(2x) Remskive- fäste Ersätt original axel på remskivefäste med 33491 Drivaxel. Använd Kil 8x7x25 och 8x7x32. Drivaxeln är längre för att senare kunna montera 21971. Montera original remskivefäste med vagnsbult M12x35 tillfälligt. Montera 23353 Pumpaggregat med vagnsbult M10x35(2x).
- Page 7 MONTERING / ASSEMBLY 22353 21971 8x7x36 33491 8x7x32 8x7x25 01637 21971 M12x35 M10x35(2x) Bracket pullies Change original shaft on bracket for pullies with 33491 shaft. Use key 8x7x25 and 8x7x32. The new shaft is longer for make it possible to assemble 21971 Pulley later. Assemble original bracket for pullies with headscrew M12x35.
- Page 8 46010 M8x20(2x) M8(2x) 8,2x22(4x) Montera 46010 Krok kpl på vänster insida till halmhackens bärplåt. Assemble 46010 Hook cpl on left inside of support plate to strawchopper.
- Page 9 ASSEMBLY 02739(2x) 02717(4x) 02740(2x) M8x35(4X) M8(4x) Montera 02717 Slanghållare Montera 02739, 02740 Dekaler på båda sidor om tröskans halmhuv. Anslut slangarna från pumpaggregatet till fläkthuset. Assemble 02717 Bracket for hoses. Assemble 02739 and 02740 Decals on both sides of combine. Connect hoses from pump unit with fan unit.
- Page 10 PROVKÖRNING / TESTING Följ instruktioner i bifogad handbok avsnitt, "Maskinens funktion", för påfyllning av hydraulolja och provkörning. Kontrollera remlinjer. Kontrollera att inga oljeläckage förekommer. See enclosed user´s manual how to fill up hydraulic oil and testing. Check belt lines. Check oil leakage. EFTER PROVKÖRNING / AFTER TESTING Lämna handbok och reservdelslista i förarhytten.
