AVE AF969F Manual

AF969F Rivelatore ad effetto
tenda da esterno
DESCRIZIONE DEL PRODOTTO
Sensore Doppia Tecnologia (MW + IRP) volumetrico a Tenda per
esterno
Caratteristiche tecniche
• Sistema globale di autopro-tezione, escludibile e parzializzabile,
composto da un antimascheramento della microonda più un
antimascheramento attivo della lente dell'infrarosso.
• 4 settaggi di sensibilità ottimizzati per interno, esterno,
avvicinamento, attraversamento, in abbinamento al trimmer per
la regolazione globale della portata
• Barriera 12 mt x 200cm.
• Contenitore in policarbonato IP65 resistente agli agenti atmosferici
• Compensazione della temperatura ambientale
• Filtro ottico selettivo della banda Infrarossa
• Memoria di allarme, memoria di mascheramento e gestione
interattiva dello spegnimento dei led.
• Possibilità di istallazione parete / parete o soffitto / pavimento
con l'ausilio della staffa angolare in dotazione e dello snodo
HUB opzionale.
• Ottica a fessura profonda per una alta immunità della sezione
Infrarosso a tutti i fenomeni/disturbi che non si presentino nel
suo effettivo campo visivo di rilevazione.
INSTALLAZIONE

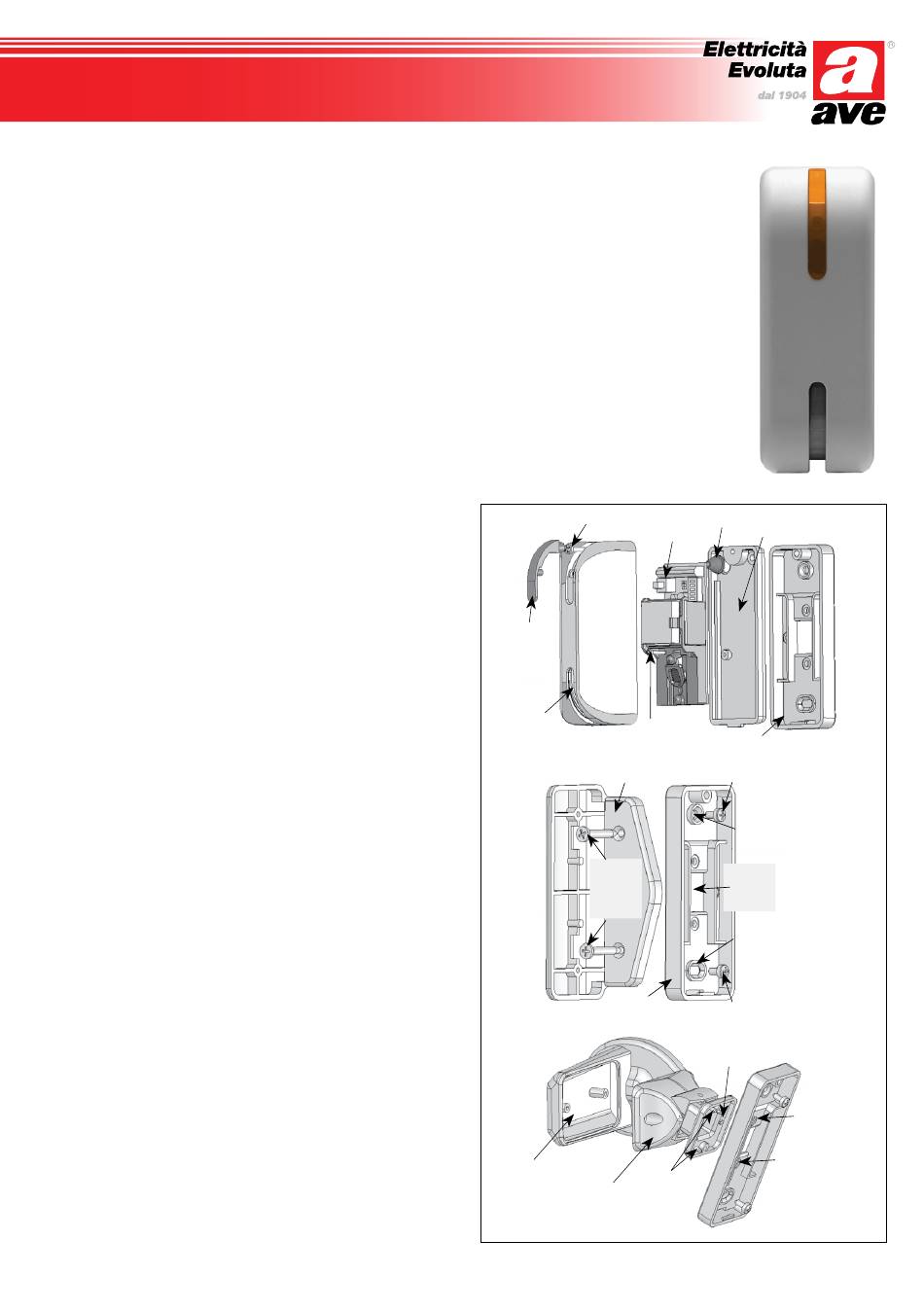

1 - Aprire il sensore svitando la vite di chiusura.
2 - Smontare l'insieme fondo intermedio e scheda elettronica dal
fondo .
A muro o con staffa angolare
3 - Incidere la sede A e la sede B nel fondo
4 - Far passare il cavo attraverso l'apertura cavo del fondo.
5 - Per installazione diretta a muro fissare il fondo con le apposite
viti tramite le sedi A e B.
6 - Per installazione con staffa angolare*, fissare prima la staffa
alla parete con le apposite viti e poi fissare il fondo alla staffa
tramite le sedi A e B con le viti di fissaggio a staffa.
7 - Passare il cavo attraverso il gommino sul fondo intermedio,e
reinserire l'insieme fondo intermedio e scheda elettronica sul
fondo già fissato.
8 - Procedere con il collegamento dei cavi
*La staffa angolare può essere indifferentemente montata con verso
destro o sinistro.
Con snodo AF969S ( opzionale )
Lo snodo HUB-P sarà applicato in maniera orizzontale o direttamente al
muro con le apposite viti e tasselli, o sul supporto HUB-CP tramite le viti
di fissaggio staffa.
Permetterà orientamenti di +/- 45° sul piano verticale, e +30°, nel verso
contrario a quello delle "Frecce di orientamento", sul piano orizzontale.
3 - Far passare il cavo di collegamento attraverso lo HUB-P e
l'apertura cavo.
4 - Serrare il fondo sullo snodo con le viti di fissaggio staffa
attraverso le sedi C e D.
5 - Orientare lo snodo e serrare la vite di bloccaggio snodo attraverso
l'apertura cavo.
6 - Passare il cavo attraverso il gommino sul fondo intermedio
e reinserire l'insieme fondo intermedio e scheda elettronica
sul fondo già fissato.
7 - Procedere con il collegamento dei cavi.
Collegamento dei cavi
• Collegare il cavo alla morsettiera secondo lo schema.
• Regolare la portata tramite il trimmer (vedi capitolo settaggi)
• Eseguire se necessario il settaggio di funzionamento (vedi
capitolo settaggi)
• Applicare il frontalino.
• Eseguire il Walk Test verificando le
rilevazioni tramite i led.
• Serrare la vite di chiusura.
• Applicare il filtro led coprivite.
Questo elemento ha una duplice
funzione:
- permette di lasciare i led accesi
in modo che non
essere visti a distanza da un eventuale
intruso, permettendo di verificare nelle
sue immediate vicinanze
funzionamento del sensore da parte
dell'utente;
- maschera esteticamente la vite di
chiusura del sensore.
Vite di chiusura
Scheda
elettronica
Filtro Led
coprivite
Ottica
Infrarosso
Vite scheda
Staffa
angolare
Viti per
fissaggio
a muro
Fondo
HUB CP
Centratori
HUB P
International Trademark registration n° 327040 - 942905 - 330600
possano
il
Gommino
Fondo intermedio
Fondo
Vite per fissaggio
staffa
Sede A
Apertura
cavo
Sede B
Vite per fissaggio
staffa
Frecce di
orientamento
Sede C
Sede D
