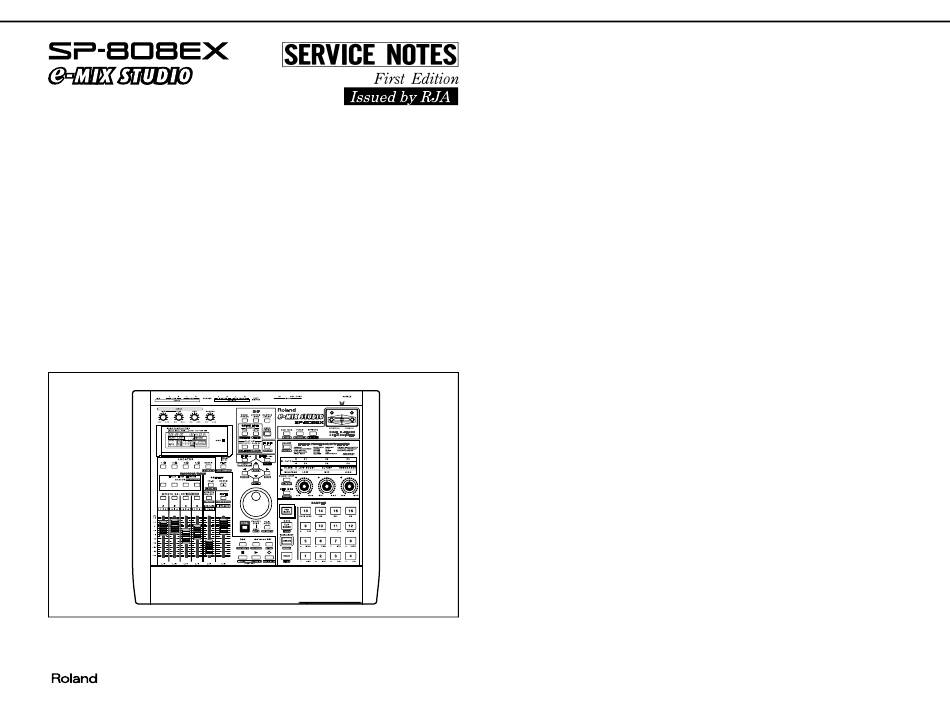

Roland e-MIX STUDIO SP-808EX Service Notes

Apr. 2000

TABLE OF CONTENTS

SP-808EX
SPECIFICATIONS............................................................... 主な仕様 ..................................................................... 1
LOCATION OF CONTROLS ............................................... パネル配置図 .............................................................. 2
EXPLODED VIEW ............................................................... 分解図 ......................................................................... 3
BLOCK DIAGRAM............................................................... ブロック図 ................................................................. 4
PARTS LIST ....................................................................... パーツリスト .............................................................. 5
TEST MODE........................................................................ テストモード ......................................................... 6~ 8
IDENTIFYING THE VERSION NUMBER ............................ バージョンナンバーの確認方法 ................................. 8
SYSTEM SOFTWARE UPDATE ......................................... システムのアップデート方法 ..................................... 8
CIRCUIT DIAGRAM & BOARD .......................................... 基板図＆回路図 .................................................... 9~16
IC DATA............................................................................... ＩＣ データ .............................................................. 17
SP808-OP1
SPECIFICATIONS .............................................................. 主な仕様 ................................................................... 18
LOCATION OF CONTROLS ............................................... パネル配置図 ............................................................ 18
PARTS LIST ....................................................................... パーツリスト ............................................................ 19
INSTALLING THE SP808-OP1 ........................................... 本体への取付について ............................................. 19
CIRCUIT DIAGRAM & BOARD ........................................... 基板図＆回路図 .................................................. 20, 21
SP808-OP2
SPECIFICATIONS............................................................... 主な仕様 ................................................................... 22
LOCATION OF CONTROLS ............................................... パネル配置図 ............................................................ 22
PARTS LIST ........................................................................ パーツリスト ............................................................ 23
INSTALLING THE SP808-OP2 ........................................... 本体への取付について ............................................. 23
CIRCUIT DIAGRAM & BOARD ........................................... 基板図＆回路図 .................................................. 24, 25
Copyright 2000 ROLAND CORPORATION
All rights reserved. No part of this publication may be reproduced in any form without the written permisson of
ROLAND CORPORATION.
ローランド 本書の一部、もしくは全部を無断で複写・転載することを禁じます。
17059033
SP-808EX
目次 目次 目次 目次 Page Page Page Page
Printed in Japan (AA00) (CR)

SPECIFICATIONS

SP-808EX: e-MIX STUDIO
•
Audio Data Format
SP-808 Original Format (R-DAC)
•
Maximum Polyphony
Stereo x 4 (Total)
•
Number of Tracks
Stereo Track x 4
•
Simultaneous Recordable Tracks
One stereo pair of tracks
•
Sample rate
Zip disk 250 MBytes
•
Sampling (Recording) Time
122 min. approx. (Sampling rate: 44.1 kHz, Monaural)
169 min. approx. (Sampling rate: 32.0 kHz, Monaural)
*Varies by Vari-pitch status and other conditions
•
Signal Processing
A/D Conversion: 20 bits, 64 times oversampling
D/A Conversion: 20 bits, 128 times oversampling
• Internal Processing: 24 bits (Digital Mixer section)
Internal Memory
• System Setup: 1
Zip disk
Song: 64
Sample Bank: 64
Sample: 1024
Effects Patch: 149 Presets, 149 Users
•
Track Recording Method
Event Recording (Real time, Step)
Audio Recording
•
Phrase Event Memory
Approx. 2000 Phrase Events per song
•
Channel Equalizer
3-band Parametric x 5 (Tracks A-D, Input)
•
MIDI Sync Method
Master: MIDI Clock, MTC & MMC
Slave: MTC & MMC
•
Frequency Response
44.1 kHz: 10 Hz--21 kHz (+0 / -3 dB)
• 32.0 kHz: 10 Hz--15 kHz (+0 / -3 dB)
Nominal Input Level
Mic: -50---20 dBu
Line In, AUX In: -10--+4 dBu
•
Input Impedance
Mic: 100 k ohms
Line, AUX In: 47 k ohms
•
Nominal Output Level
AUX Send, Master Out: -10 dBu
•
Output Impedance
AUX Send, Master Out: 2 k ohms
• Headphones: 10 ohms
Recommended Load Impedance
AUX Send, Master Out: 10 k ohms or greater
Headphones: 4--600 ohms
•
S/N Ratio
AUX Send, Master Out: 92 dB (Line, A/D--D/A, IHF-A, typ.)
•
Display
• 69.0 x 25.0 mm (backlit LCD)
Connectors
Mic Input Jack (1/4 inch phone type)
Line Input Jacks, L, R (RCA phono type)
AUX Input Jacks, L, R (RCA phono type)
Master Output Jacks, L, R (RCA phono type)
AUX Output Jacks, L, R (RCA phono type)
Headphones Jack (Stereo 1/4 inch phone type)
Footswitch Jack (1/4 inch phone type)
MIDI Connectors (In, Out/Thru)
*..Available with SP808-OP1 / SP808-OP2 Multi I/O Expansion is installed.
SCSI Connector (25-pin D-SUB type)
Coaxial Digital In Connector
Coaxial Digital Out Connector
Optical Digital In Connector *SP808-OP1 only
Optical Digital Out Connector *SP808-OP1 only
Track Direct Out x 3, L, R (RCA phono type) *SP808-OP1 only
Input L, R (XLR type, balanced, line/mic selective) *SP808-OP2 only
• Output L, R (XLR type, balanced) *SP808-OP2 only
Power Supply
AC 117 V, 230 V, 240 V
•
Power Consumption
21 W
•
Dimension
394 (W) x 343 (D) x 99 (H) mm/ 15-9/16 (W) x 13-9/16 (D) x 3-15/16 (H) inches
•
Weight
4.3 kg / 9 lbs 8 oz (excluding SP808-OP1 / SP808-OP2)
•
Accessories
OWNER'S MANUAL SET ENGLISH (71568823)
AC CORD 120 V (00894378)
AC CORD 230 V (00894389)
AC CORD 230 VE (00907001)
AC CORD 240 VA (23495124)
DEMO ZIP DISK (71568712)
•
Options
Multi I/O Expansion SP808-OP1
Multi I/O Expansion SP808-OP2
(0 dBu = 0.775 V rms)
NOTE: In the interest of product improvement, the specifications and/or appearance of this
unit are subject to change without prior notice.
1
主な仕様 主な仕様 主な仕様 主な仕様
SP-808EX：イー・ミックス・スタジオ ：イー・ミックス・スタジオ ：イー・ミックス・スタジオ ：イー・ミックス・スタジオ
◎オーディオ・データ・フォーマット
SP-808 オリジナル・フォーマット（ R-DAC ）
◎最大同時発音数
ステレオ ｘ 4（パッド、トラック合計）
◎トラック数
ステレオ・トラック ｘ 4（同時録音可能数 = 1）
◎サンプリング周波数
44.1 kHz / 32.0 kHz（バリ・ピッチ OFF 時）
◎サンプリング・メモリー容量
Zip ディスク：250 MByte（16 ビット・リニア換算
650 MByte 以上相当）
◎最長サンプリング（録音）時間
サンプリング周波数 44.1 kHz：約 122 分／モノラル
サンプリング周波数 32.0 kHz：約 169 分／モノラル
（バリ・ピッチ、その他の条件により変動）
◎信号処理
AD 変換：20 ビット、64 倍オーバー・サンプリング
DA 変換：20 ビット、128 倍オーバー・サンプリング
内部処理 ：24 ビット（デジタル・ミキサー部）
◎インターナル・メモリー
システム・セットアップ数：1
◎ Zip ディスク
ソング数：64
サンプル・バンク数：64
サンプル数：1024（16 パッド ｘ64 バンク）
エフェクト・パッチ数：プリセット 149、ユーザー 149
◎トラック・レコーディング方法
イベント・レコーディング（リアルタイム／ステップ）
オーディオ・レコーディング
◎イベント（パッド操作）記憶数
約 2000 イベント／ 1 ソングあたり
◎チャンネル・イコライザー
３バンド・パラメトリック方式 ｘ 5（トラック A 〜 D、インプット）
◎ MIDI 同期
マスター時：MTC / MMC、MIDI クロック
スレーブ時：MTC / MMC
◎周波数特性
44.1 kHz：10 Hz 〜 21 kHz（+0 / -3 dB）
32.0 kHz：10 Hz 〜 15 kHz（+0 / -3 dB）
◎規定入力レベル
マイク： -50 〜 -20 dBu
ラインイン、AUX イン： -10 〜 +4 dBu
◎入力インピーダンス
マイク：100 kΩ
ラインイン、 AUX イン：47 kΩ
◎規定出力レベル
AUX センド , マスター・アウト：-10 dBu
◎出力インピーダンス
AUX センド , マスター・アウト：2 kΩ
ヘッドホン：10 Ω
◎推奨負荷インピーダンス
AUX センド , マスター・アウト：10 kΩ 以上
ヘッドホン：4 〜 600 Ω
◎ S/N 比
AUX センド , マスター・アウト：92 dB（ライン A/D , D/A 総合 IHF-A, typ.）
◎ディスプレイ
69.0 ｘ 25.0mm バック照明付き LCD
◎接続端子
マイク・インプット・ジャック（標準タイプ）
ライン・インプット・ジャック L、R（RCA ピン・タイプ）
AUX インプット・ジャック L、R（RCA ピン・タイプ）
マスター・アウトプット・ジャック L,R（RCA ピン・タイプ）
AUX アウトプット・ジャック L、R（RCA ピン・タイプ）
ヘッドホン・ジャック（ステレオ標準タイプ）
フット・スイッチ・ジャック（標準タイプ）
MIDI コネクター（イン、アウト／スルー）
＊ ... オプション（SP808-OP1 / SP808-OP2 取付時に増設）
SCSI コネクター（25 ピン D-sub タイプ）
コアキシャル・タイプ・デジタル・イン
コアキシャル・タイプ・デジタル・アウト
オプチカル・タイプ・デジタル・イン *SP808-OP1 のみ
オプチカル・タイプ・デジタル・アウト *SP808-OP1 のみ
トラック・ダイレクト・アウト L、R × 3（RCA ピン・タイプ） *SP808-OP1 のみ
インプット L, R （X LR タイプ、バランス、ライン／マイク切り換え） *SP808-OP2 のみ
アウトプット L, R （X LR タイプ、バランス） *SP808-OP2 のみ
◎電源
AC 100 V（50 / 60 Hz）
◎消費電力
21 W
◎外形寸法
394（幅）ｘ 343（奥行き）ｘ 99（高さ）mm
◎質量
4.3 kg（SP808-OP1 / SP808-OP2 を除く）
◎付属品
取扱説明書 (71568723)
電源コード 100 V (00894367)
デモ ZIP DISK (71568712)
保証書 (40232334)
◎別売品
マルチ I/O エクスパンション SP808-OP1
マルチ I/O エクスパンション SP808-OP2
バックアップ用 Zip ドライブ ZIP-EXT-2S
フット・スイッチ：FS-5U（BOSS）
ペダル・スイッチ：DP-2
ステレオ・ヘッドホン：RH-120
MIDI インプリメンテーション
(0 dBu = 0.775 V rms)
注意：製品の仕様および外観は、改良のため予告なく変更することがあります。
