Danfoss MP 55 Manual

Introducción
Características
Homologaciones
Materiales en contacto con
el medio
40

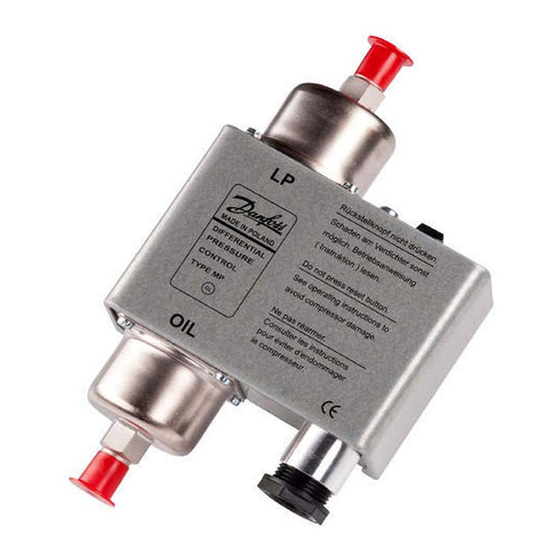

Presostatos diferenciales,
tipos MP 54, 55 y 55A
Los presostatos diferenciales de aceite MP 54 y
MP 55 se utilizan como interruptores de seguri-
dad para proteger compresores de refrigeración
contra presiones de aceite de lubricación insufici-
entes.
En el caso de fallo de la presión de aceite, el pre-
sostato diferencial parará el compresor después
de transcurrir cierto tiempo.
Los MP 54 y 55 se utilizan en sistemas de refrige-
ración con refrigerantes fluorados.
• Amplia gama de regulación: Pueden utili-
zarse en instalaciones de congelación,
refrigeración y aire acondicionado.
• Pueden utilizarse para todos los refrigeran-
tes fluorados normales.
• Conexiones eléctricas en la parte frontal
del aparato.
DEMKO, Dinamarca
M
NEMKO, Noruega
O
FIMKO, Finlandia
W
DSRK, Deutsche-Schiffs-Revision und
-Klassifikation, Alemania
Polski Rejestr Statków, Polonia
P
Germanischer Lloyd, Alemania
F
Tipo de unidad Material
MP 54 Acero inoxidable 19/11, n° 1.4306 según DIN 17440
MP 55 Chapa de acero estirada, n° 1.0338 según DIN 1624
Acero para herramientas n° 1.0718 según DIN 1651
MP 55A Acero inoxidable 19/11, n° 1.4306 según DIN 17440
Chapa de acero estirada, n° 1.0338 según DIN 1624
Acero para herramientas n° 1.0401 según DIN 1652
RD.5C.A2.05
El MP 55 A se utiliza en sistemas de refrigeración
con R 717 (NH ), pero también se puede utilizar
3
en sistemas con refrigerantes fluorados.
El MP 54 tiene un diferencial de presión fijo e in-
corpora un relé temporizador térmico con ajuste
fijo del tiempo de disparo.
Los MP 55 y 55A tienen un diferencial de presión
ajustable y pueden suministrarse con y sin relé
temporizador térmico.
• Adecuados para corriente alterna y
continua.
• Entrada de cable roscada para cables de 6
a 14 mm de diámetro
• Diferencial de conmutación pequeña
• Cumple con los requisitos de EN 60947
EZU, República Checa
RINA, Italia
Marca CE según norma EN 60947-5
Bajo pedido, pueden suministrarse versiones
homologadas por UL y CSA.
© Danfoss A/S, 11 - 2000
