Honeywell HE120 Owner's Manual

By-pass drum humidifier
Hide thumbs Also See for HE120:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

See also: Owner's Manual , Instruction and Installation Manual
HE120 By-Pass
Drum Humidifier
How Your Humidifier Works ....................................................
Operating Your Humidifier ......................................................
Maintaining Your Humidifier ..................................................
Checking Your Humidifier Operation ..................................
Troubleshooting Your Humidifier..........................................
OWNER'S MANUAL
Contents
69-1110EF-03
2
2
2
4
5

Advertisement

Table of Contents
loading

Related Manuals for Honeywell HE120

Summary of Contents for Honeywell HE120

  • Page 1: Table Of Contents

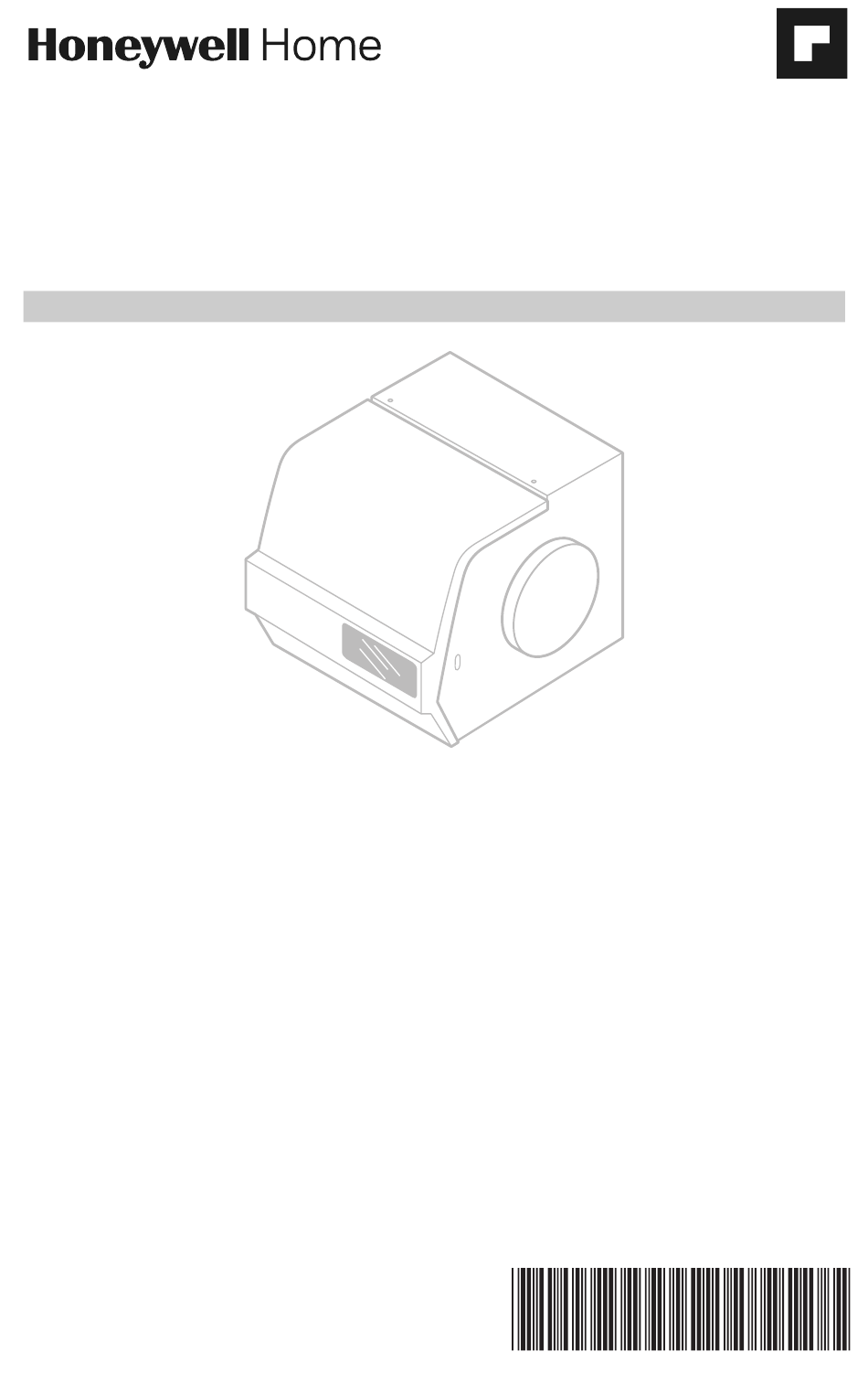

    HE120 By-Pass Drum Humidifier OWNER’S MANUAL Contents How Your Humidifier Works ............ Operating Your Humidifier ............Maintaining Your Humidifier ..........Checking Your Humidifier Operation ........Troubleshooting Your Humidifier.......... 69-1110EF-03...

  • Page 2: How Your Humidifier Works

    OPERATING YOUR HUMIDIFIER Your HE120 Resideo humidifier is controlled by the Humidity Control that is installed either on the return air duct or on an interior wall in your living area. Choose the humidity control setting using the combination relative humidity/outdoor temperature setting scale on your humidity control.
  • Page 3 HE120 BY-PASS DRUM HUMIDIFIER 4. Remove the drum from the assembly. BEARING END OF COVER DRUM DRUM SHAFT ASSEMBLY HUMIDIFIER HOUSING WATER PAN WATER VALVE OPENING M12252A Fig. 1. Removing Drive Assembly 5. Grasp the rubber valve seat between your thumb and forefinger and lift it upward to remove the valve seat from the valve.

  • Page 4: Checking Your Humidifier Operation

    HE120 BY-PASS DRUM HUMIDIFIER 7. Refer to the drawing to disassemble the drum. See Fig. 3. SQUEEZE SLIGHTLY TO INSTALL OPEN DRUM END METAL TABS TINNERMAN DRUM SHAFT CLOSED DRUM END M13609 Fig. 3. Drum Assembly 8. Clean all humidifier parts in a 50% solution of vinegar (or a humidifier cleaner) and water. Soak overnight to remove stubborn deposits.

  • Page 5: Troubleshooting Your Humidifier

    HE120 BY-PASS DRUM HUMIDIFIER TROUBLESHOOTING YOUR HUMIDIFIER Problem What To Look For What To Do Low humidity Furnace blower not • Reset circuit breaker or check for blown fuse. operating. • Check that the furnace power is on. • Check all external wiring connections.

  • Page 6: Limited Warranty

    69-1110EF—03 M.S. Rev. 07-19 | Printed in United States This product is manufactured by Resideo Technologies, Inc., Golden Valley, MN, 1-800-468-1502 ©2019 Resideo Technologies, Inc. The Honeywell Home trademark is used under license from Honeywell International Inc. All rights reserved.
  • Page 7 Humidificateur à dérivation à tambour HE120 GUIDE DU PROPRIÉTAIRE Contents Fonctionnement de L'humidificateur........Utilisation de L'humidificateur..........Entretien de L'humidificateur..........Vérification de L'humidificateur ..........10 Dépannage de L'humidificateur ..........11...

  • Page 8: Fonctionnement De L'humidificateur

    économies d'énergie. UTILISATION DE L'HUMIDIFICATEUR L'humidificateur Resideo HE120 est commandé par un régulateur d'humidité qui est installé soit sur une gaine de retour d'air, soit sur un mur à l'intérieur d'une pièce utilisée. Pour régler le régulateur d'humidité, consulter l'échelle combinée de l'humidité...
  • Page 9 HUMIDIFICATEUR À DÉRIVATION À TAMBOUR HE120 REMARQUE : Il y a une certaine résistance sur l'arbre du tambour jusqu'au moment du déclic. 4. Retirer le tambour de l'appareil. EXTRÉMITÉ DU ROULEMENT DE L’ARBRE COUVERCLE TAMBOUR DU TAMBOUR BOÎTIER DE L’HUMIDIFICATEUR BAC D’EAU...

  • Page 10: Vérification De L'humidificateur

    HUMIDIFICATEUR À DÉRIVATION À TAMBOUR HE120 7. Pour désassembler le tambour, consulter l'illustration de la figure 3. PRESSER LÉGÈREMENT POUR INSTALLER EXTRÉMITÉ OUVERTE DU TAMBOUR TAMPON PATTES EN MÉTAL FIXATION ARBRE DU TAMBOUR EXTRÉMITÉ FERMÉE DU TAMBOUR MF13609 Fig. 3. Ensemble tambour.

  • Page 11: Dépannage De L'humidificateur

    HUMIDIFICATEUR À DÉRIVATION À TAMBOUR HE120 DÉPANNAGE DE L'HUMIDIFICATEUR Problème À vérifier À faire Humidité faible Le ventilateur de • Réenclencher le disjoncteur ou vérifier si le fusible est grillé. l'appareil de chauffage • Vérifier si l'appareil de chauffage est alimenté en électricité.
  • Page 12 69-1110EF—03 M.S. Rev. 07-19 | Imprimé aux États-Unis Ce produit est fabriqué par Resideo Technologies, Inc., Golden Valley, MN, 1-800-468-1502 ©2019 Resideo Technologies, Inc. La marque de commerce Honeywell Home est utilisée sous licence avec l’autorisation d’Honeywell International Inc. Tous droits réservés.
