DS001 RX MULTI
En cumplimiento de la DIRECTIVA 2014/53/EU
MANUAL RX MULTI 433 A 868 MHz

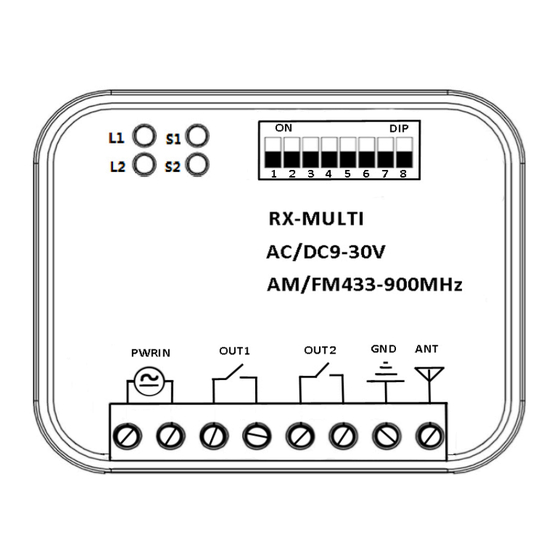

1. Esquema RX Multi
2. Selector de marca
Con el selector de 8 DIPs, el usuario puede realizar diferentes combinaciones
para las diferentes marcas de mandos. La selección de la marca se
especifica en la tabla 1. Cada canal puede trabajar hasta con 250 mandos.
3. Botón de grabación y LED
En el receptor RX Multi, hay dos canales independientes. Cada canal tiene
un botón de grabación S1 y S2 con su respectivo LED L1 y L2.
• El canal 1 y 2 funcionan como monoestable, teniendo un tiempo de
señal activa de unos 3 segundos.
4. Selección de entrada de alimentación
El RX Multi puede trabajar con alimentación AC/DC 9 V ~ 30 V. Sin embargo,
es mejor cambiar el jumper dependiendo de la entrada de alimentación. Si
la entrada es de más de 24 V, conectar pin 2&3; si la entrada es menor de
24V (ver imagen apartado 8)conectar 1&2.
Nota: al seleccionar 1&2 para entrada de menos de 24 V, colocar
perfectamente el positivo y negativo. Puede quemar el dispositivo de no ser
así.
5. Tarjeta de Memoria
La tarjeta de memoria se puede extraer para utilizarse en otro receptor y no
tener que reprogramar todos los mandos grabados. Ver imagen del
apartado 8.
1
Advertisement
Related Manuals for Wolf DS001 RX MULTI
Summary of Contents for Wolf DS001 RX MULTI
- Page 1 DS001 RX MULTI En cumplimiento de la DIRECTIVA 2014/53/EU MANUAL RX MULTI 433 A 868 MHz 1. Esquema RX Multi 2. Selector de marca Con el selector de 8 DIPs, el usuario puede realizar diferentes combinaciones para las diferentes marcas de mandos. La selección de la marca se especifica en la tabla 1.
- Page 2 DS001 RX MULTI 6. Memorizar un botón o un mando: 1. Primero, seleccionar la combinación de DIPS correspondiente a la marca del mando con el que se va a trabajar, según la tabla 1. 2. Pulsar el botón de programación (S1 o S2) del RX Multi, el LED correspondiente se encenderá.
- Page 3 DS001 RX MULTI In compliance with DIRECTIVE 2014/53/EU MANUAL RX MULTI 433 TO 868 MHz 1. RX Multi drawing 2. Brand selector With the 8 DIPs selector, the user can make different combinations for different remote brands. The brands selection is shown below in table 1.
- Page 4 DS001 RX MULTI 6. Programming one button or remote: 1. First, select the DIPs combination of the chosen remote’s brand that will be programmed following table 1. 2. Press the learn button (S1 or S2), the corresponding LED turns 3.
- Page 5 DS001 RX MULTI In conformità con la DIRETTIVA 2014/53 / UE MANUAL RX MULTI 433 A 868 MHz 1. Outline RX Multi 2. Selettore del marchio Con il selettore di 8 DIP, l'utente può creare combinazioni diverse per le diverse marche di controlli.
- Page 6 DS001 RX MULTI 6. Memorizza un pulsante o un comando: 1. In primo luogo, selezionare la combinazione DIPS corrispondente al marchio di controllo con cui si sta andando a lavorare, in base alla tabella 1. 2. Premere il pulsante di programmazione (S1 o S2) di RX Multi, il LED corrispondente si accenderà.
- Page 7 DS001 RX MULTI Tabla1: Selección de Marcas Table1: Brands’ selection ITEM SELECTION DIP SWITCH BRAND FREQ NOTES 433.92 NICE FLORS 433.92 MARANTEC Universal Fixed Code 433.92 Fixed Code Código Fijo 433.92 FAAC SLH Rolling Code Liftmaster 310 MHz Liftmaster 390 MHz 433.92...
- Page 8 DS001 RX MULTI Universal 433.92 Rolling Open Open Code Code Universal Rolling Open 315 MHz Open Code Code Universal Rolling Open 318 MHz Open Code Code Universal Rolling Code 868 MHz Open Code Universal Rolling Code 868 MHz Open Code...
- Page 9 DS001 RX MULTI Universal Fixed Code 318 MHz Fixed Code Código Fijo Universal Fixed Code 330 MHz Fixed Code Código Fijo Universal Fixed Code 390 MHz Fixed Code Código Fijo Universal Fixed Code 868 Mhz Fixed Code Código Fijo...
- Page 10 DS001 RX MULTI FAAC SLH 868 MHz 433.92 Prastel 868.80 Sommer 434.4 Sommer Liftmaster 868.30 Rolling Code Clemsa 433.92 Mastercode DITEC 315 MHz 10 ...
- Page 11 DS001 RX MULTI DITEC 390 MHz 433.92 DITEC 315 MHz 390 MHz 433.92 868.30 MARANTEC Aprimatic 433.92 Encrypted Code 11 ...
- Page 12 DS001 RX MULTI Aprimatic 868.3 Encrypted Code JCM TECH 868.3 P.N.C 868.3 868.3 FORSA 868.3 ALMA 868.3 12 ...
- Page 13 DS001 RX MULTI 868.3 DMiL 868.3 868.3 Roper NOTA: P ara d ar d e a lta e l m ando d e l a m arca F AAC e n e l R X M ULTI s eguir l os s iguientes p asos: ...
