DTR720 Two-Way Radio Quick Reference Guide
This Quick Reference Guide covers the basic operation of the radio.

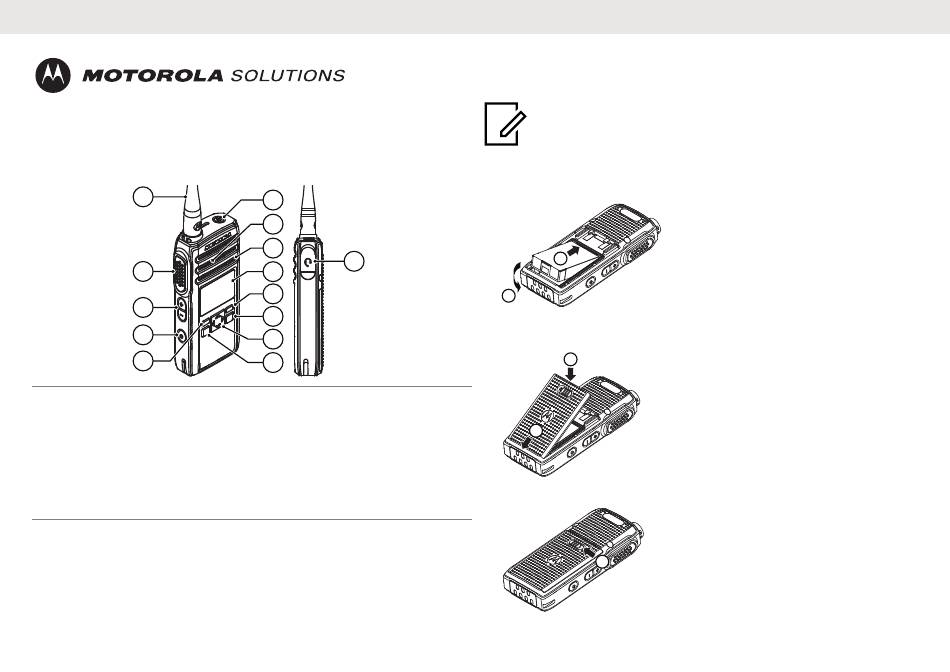

Radio Overview
1
2
3
4
5
1. Antenna
2. Push-To-Talk (PTT) Button
3. Volume Up/Down Control Buttons
4. Programmable Button
5. P1 Button
6. Menu/OK Button
7. 4-Way Navigation Button
13
12
11
14
10
9
8
7
6
8. Home/Back Button
9. P2 Button
10. Display
11. Microphone
12. Speaker
13. Power Button
14. Audio Accessory Con-
nector
Getting Started
Installing the Li-Ion Battery
Notice: Ensure the position of the battery flap attached is on
top of the battery when installing the battery.
1 Align the battery contacts with the contacts inside the battery
compartment. Insert the contact side of the battery first. Gently push
the battery into place.
1
2
2 To attach battery cover, align it in place and slide the battery latch
until it snaps into place.
2
1
3 Slide battery latch into lock position.
3
