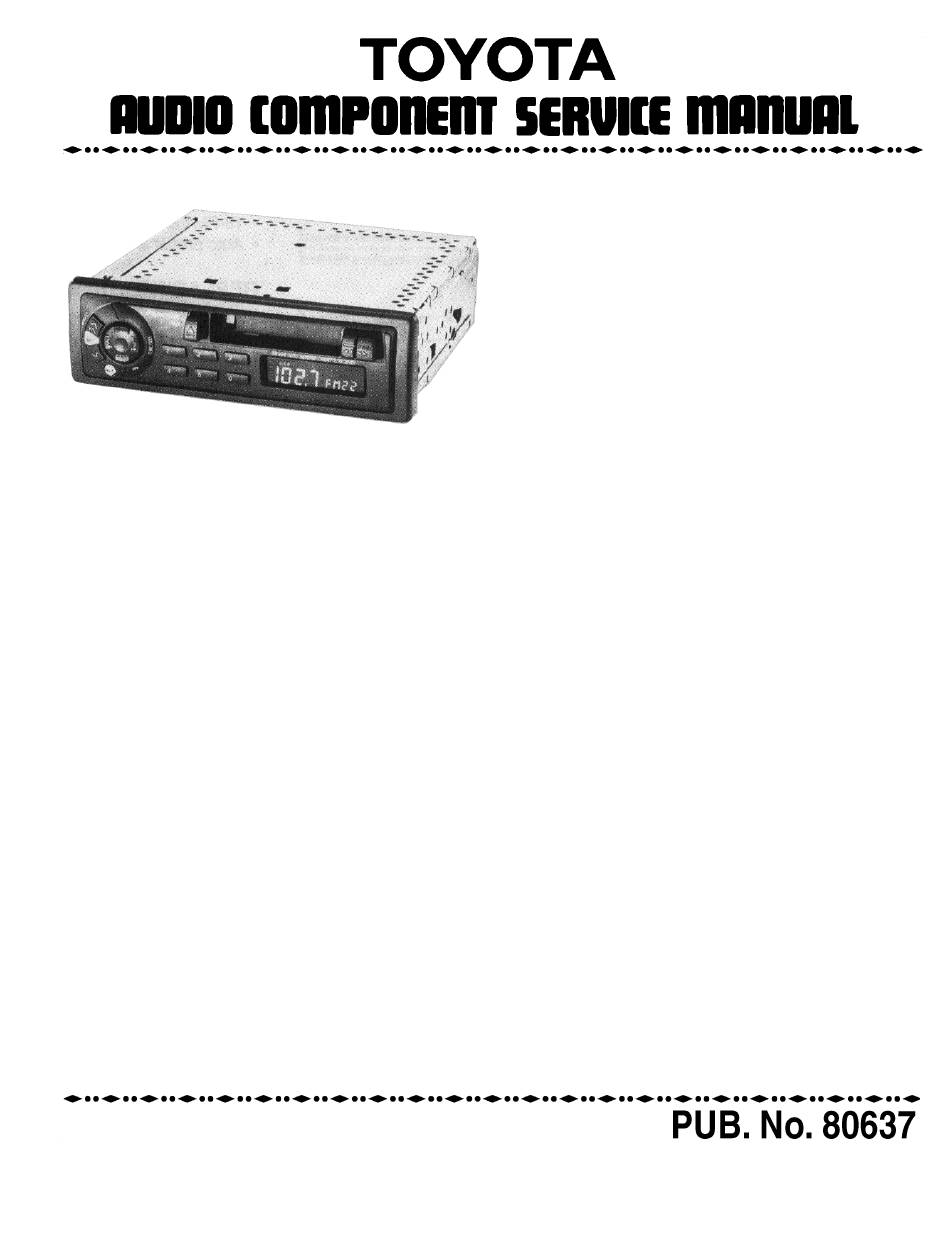

Page 1

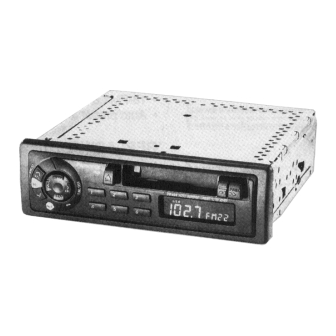

CQ-SS0070F High-power Auto Reverse Cassette/ Receiver PART No. : 08600-00956 VEHICLE : Universal DESTINATION : Europe PRODUCED AFTER : Dec., 2000 Specifications* General Signal/Noise Ratio 70 dB (Mono) Power supply 12V DC (11V-16V) Test Voltage 14.4V, Tape Player Negative ground...
CQ-SS0070F CONTENTS Page Page 1 FEATURES 8 PACKAGE AND IC BLOCK DIAGRAM 2 REPLACING THE FUSE 9 REPLACEMENT PARTS LIST 3 MAINTENANCE 10 EXPLODED VIEW (Unit) 4 RADIO ALIGNMENT 11 TAPE PLAYER PARTS LIST 5 WIRING CONNECTION 12 EXPLODED VIEW (Tape Deck)
CQ-SS0070F 7 TERMINALS DESCRIPTION IC601 : LC72322N9A06 Name Description Volt (V) Name Description Volt (V) AM TAPE AM TAPE EO2 (NC) 4.5MHz X´tal Oscillator TEST1 (Connect to Ground) TEST2 (Connect to Ground) XOUT 4.5MHz X´tal Oscillator Tape Direction H:A Side...
CQ-SS0070F 9 REPLACEMENT PARTS Ref. Part No. Part Name & Description Remark D710 YEAD1N4148C Diode LIST D901 YEAD1N5404FT Diode D650 YEADMTZ82BT Zener Diode Notes : D709 YEADMTZJ56CT Zener Diode D719 YEADRD51JS3T Zener Diode 1. Be sure to make your orders of replacement parts...
Page 8
CQ-SS0070F Ref. Part No. Part Name & Description Remark Ref. Part No. Part Name & Description Remark Carbon,5.6kΩ Ω Ω Ω 1/4W C725 YEE05Y103N 0.01µF R739 ERD25TJ562 Carbon,4.7kΩ Ω Ω Ω 1/4W C733 YEE05X222M 2200pF R740 ERDS2TJ472 C804 ECEA1AU102BQ Electrolytic,1000µF 10WV 9.5.
CQ-SS0070F 11 TAPE PLAYER PARTS LIST Notes : Ref. Part No. Part Name & Description Remarks 1. Be sure to make your orders of replacement parts 10038-3015 Mute Arm Collar T(3-A) according to this list. 10036-4001 FF/Rew Lever SPG T(3-C)(4-C) 2.
