Z607
Setup Guide | Guide d'installation

Advertisement

Table of Contents
loading

Related Manuals for Logitech Z607

Summary of Contents for Logitech Z607

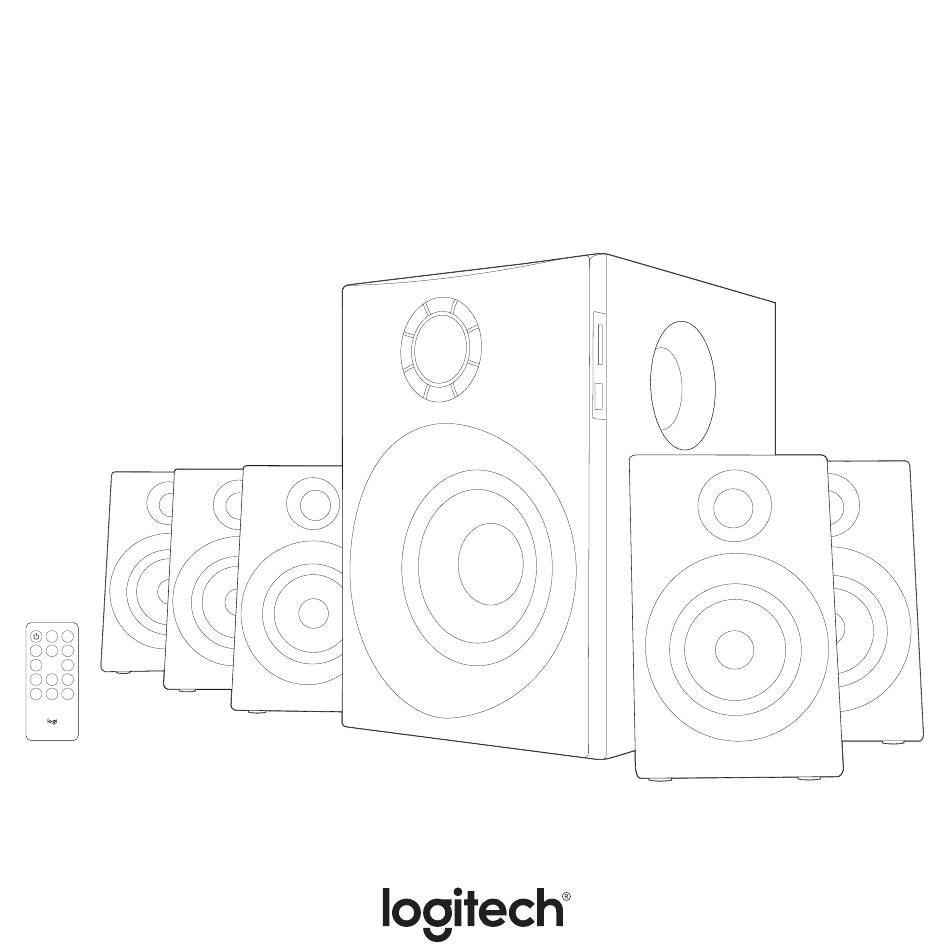

  • Page 1 Z607 Setup Guide | Guide d’installation...
  • Page 2 English Español Français Português...
  • Page 3 WHAT’S IN THE BOX 1. Subwoofer with fixed power cable and FM Radio Antenna 2. Five satellites - 2 front satellites, 2 rear satellites, 1 center satellite 3. Remote control with button cell battery 4. Three RCA to RCA cables 5.

  • Page 4: System Setup

    5.1 SYSTEM SETUP – + FRONT RIGHT FRONT LEFT CENTER REAR RIGHT REAR LEFT – + – + FRONT RIGHT FRONT LEFT CENTER REAR RIGHT REAR LEFT – + 1. Connect each satellite to its corresponding plug on the subwoofer back panel 2.
  • Page 5 OPTIMAL 5.1 SURROUND SOUND SPEAKER PLACEMENT 30˚ 110˚ 1. For optimal sound place each 2. For optimal sound place each front speaker 30 degrees rear speaker 120 degrees from from the center point center point English...
  • Page 6 CONTROLS ON SUBWOOFER /SCAN/ 1. Power ON/OFF 5. Play/Pause/Scan/ Bluetooth Pairing ® 2. Sound 6. Source 3. Decrease volume 7. Increase volume 4. Previous 8. Next English...
  • Page 7 CONTROLS ON SUBWOOFER 1. Power ON/OFF: Turns unit on/off 2. Sound: Switches between 5 1 and 2 1 channels (only if input supports 5 1 channels) 3. Decrease the volume level: 4. Previous: a USB/SD mode: Short press to select previous song Long press to select previous folder b FM mode: Short press to select previous station...
  • Page 8 6. Source: a Switch between Bluetooth, AUX, DVD, USB/SD and FM mode LED display on subwoofer panel will indicate related source mode 7. Increase the volume level: 8. Next: a USB/SD mode: Short press to select next song Long press to select next folder b FM mode: Short press to select next station Long press to select next saved channel/station...
  • Page 9 To remove SD card simply pull it out To remove USB drive simply pull it out of the slot of the slot iii Z607 supports up to 32GB SDHC iii Z607 supports up to 32GB USB drives cards with the following audio formatted FAT16 or FAT32 with file formats: MP3, WMA, WAV,...

  • Page 10: Remote Control

    REMOTE CONTROL 1. Power ON/OFF: Turns unit on/off 2. Mute: Mutes the system 3. 5.1 / 2.1: Switches from 5 1 channels as needed (only if     input supports 5 1 channels) — CHANNEL LEVEL 4. -Vol: a Decreases the master volume b When selecting channel level button first, -vol decreases...
  • Page 11 6. +Vol: a Increases the master volume b When selecting channel level button first, +vol increases volume of the selected channel   7. AUX: Selects 3 5mm AUX input 8. RCA/DVD: Selects RCA input 9. FM RADIO: Selects FM Radio 10.
  • Page 12 13. Play/Pause/Scan: a On FM Radio Mode: Short press to start auto search, second short press to select a station b On Bluetooth mode: Short press to play/pause music c On USB/SD mode: Short press for play/pause music 14. Next/Tune+: a On FM Radio Mode: Short press to advance to next station Long press to advance to the next saved station...
  • Page 13 LONGER CABLE LENGTH FOR FLEXIBLE PLACEMENT 2.2M 2.2M 2.2M 6.2M 6.2M English...
  • Page 14 CONTENU DU COFFRET 1. Caisson de basses avec câble d'alimentation fixe et antenne radio FM 2. Cinq satellites - 2 satellites avant, 2 satellites arrière, 1 satellite central 3. Télécommande avec pile bouton 4. Trois câbles RCA vers RCA 5. Un câble 3,5 m vers RCA 6.
  • Page 15 CONFIGURATION SYSTÈME 5.1 – + FRONT RIGHT FRONT LEFT CENTER REAR RIGHT REAR LEFT – + – + FRONT RIGHT FRONT LEFT CENTER REAR RIGHT REAR LEFT – + 1. Connectez chaque satellite à la fiche correspondante sur le panneau arrière du caisson de basses 2.
  • Page 16 INSTALLATION OPTIMALE DE HAUT-PARLEURS AVEC SON SURROUND 5.1 30˚ 110˚ 1. Pour un son optimal, 2. Pour un son optimal, placez chaque haut-parleur placez chaque haut-parleur avant à 30 degrés du point arrière à 120 degrés du point central central Français...
  • Page 17 COMMANDES SUR CAISSON DE BASSES /SCAN/ 1. Marche/Arrêt 5. Lire/Mettre en pause/ Rechercher/Couplage 2. Son Bluetooth ® 3. Baisser le volume 6. Source 4. Précédent 7. Augmenter le volume 8. Suivant Français...
  • Page 18 COMMANDES SUR CAISSON DE BASSES 1. Marche/Arrêt: met l'unité sous/hors tension 2. Son: bascule entre les canaux 5 1 et 2 1 (uniquement si les canaux 5 1 sont compatibles avec l'entrée) 3. Réduire le volume 4. Précédent: a Mode USB/SD: Appuyez brièvement pour sélectionner la chanson précédente Appuyez longuement pour sélectionner le dossier précédent b Mode FM: Appuyez brièvement pour sélectionner la station précédente...
  • Page 19 6. Source: a Basculez entre le mode Bluetooth, AUX, DVD, USB/SD et FM L'écran à témoin lumineux du panneau du caisson de basses indiquera le mode de source associé 7. Augmenter le volume 8. Suivant: a Mode USB/SD: Appuyez brièvement pour sélectionner la chanson suivante Appuyez longuement pour sélectionner le dossier suivant b Mode FM: Appuyez brièvement pour sélectionner la station suivante...
  • Page 20 Pour retirer la carte SD, sortez-la Pour retirer le lecteur USB, sortez-la simplement de l’emplacement simplement de l’emplacement iii Le système Z607 prend en charge iii Le système Z607 prend en charge des cartes SDHC allant jusqu’à les clés USB jusqu’à 32 Go formatées en 32 Go avec les formats de fichiers audio...
  • Page 21 TÉLÉCOMMANDE 1. Marche/Arrêt: met l'unité sous/hors tension 2. Sourdine: coupe le son du système 3. 5.1 / 2.1: Passe du canal 5 1 à 2 1 selon vos besoins (uniquement si — CHANNEL canal 5 1 est compatible)   LEVEL 4. -Vol: a Réduit le volume principal b Lors de la première sélection RADIO...
  • Page 22 6. +Vol: a Augmente le volume principal b Lors de la première sélection du bouton de niveau de canal, +vol augmente le volume du canal sélectionné   7. AUX: Sélectionne l'entrée auxiliaire 3,5 mm 8. RCA/DVD: Sélectionne l'entrée RCA 9. RADIO FM: Sélectionne Radio FM 10.
  • Page 23 13. Lire/Mettre en pause/Rechercher: a En mode Radio FM: Appuyez brièvement pour commencer recherche automatique Recommencez pour sélectionner   station   b En mode Bluetooth: Appuyez brièvement pour lire/mettre pause la musique   c En mode USB/SD: Appuyez brièvement pour lire/mettre en pause la musique 14.
  • Page 24 CÂBLE PLUS LONG POUR UN PLACEMENT FLEXIBLE 2.2M 2.2M 2.2M 6.2M 6.2M Français...
  • Page 25 CONTENIDO DE LA CAJA 1. Subwoofer con cable de alimentación fijo y antena de radio FM 2. Cinco altavoces satélite - 2 frontales, 2 posteriores, 1 central 3. Remoto con batería de botón 4. 3 cables RCA a RCA 5. 1 cable de 3,5 mm a RCA 6.
  • Page 26 CONFIGURACIÓN DEL SISTEMA 5.1 – + FRONT RIGHT FRONT LEFT CENTER REAR RIGHT REAR LEFT – + – + FRONT RIGHT FRONT LEFT CENTER REAR RIGHT REAR LEFT – + 1. Conecta cada altavoz satélite a su toma correspondiente en el panel posterior del subwoofer 2.
  • Page 27 COLOCACIÓN ÓPTIMA DE SISTEMA DE ALTAVOCES CON SONIDO ENVOLVENTE 5.1 30˚ 110˚ 1. Para un sonido óptimo, 2. Para un sonido óptimo, coloca cada altavoz frontal coloca cada altavoz posterior a 30 grados del punto central a 120 grados del punto central Español...
  • Page 28 CONTROLES EN SUBWOOFER /SCAN/ 1. Encendido/apagado 5. Reproducción/Pausa/Scan/ Emparejamiento Bluetooth ® 2. Sound 6. Source 3. Bajar volumen 7. Subir volumen 4. Anterior 8. Siguiente Español...
  • Page 29 CONTROLES EN SUBWOOFER 1. Encendido/apagado: Enciende/apaga la unidad 2. Sound: Cambia entre 5 1 y 2 1 canales (sólo si la entrada admite 5 1 canales) 3. Reduce el nivel de volumen 4. Anterior: a Modo USB/SD: Pulsación breve para seleccionar la canción anterior Pulsación larga para seleccionar la carpeta anterior b Modo FM: Pulsación breve para seleccionar la estación anterior...
  • Page 30 6. Fuente: a Cambio entre los modos Bluetooth, AUX, DVD, USB/SD y FM La pantalla LED en el panel del subwoofer indicará el modo de fuente relacionado 7. Aumenta el nivel de volumen 8. Siguiente: a Modo USB/SD: Pulsación breve para seleccionar la canción siguiente Pulsación larga para seleccionar la carpeta siguiente b Modo FM: Pulsación breve para seleccionar la estación siguiente...
  • Page 31 Para extraer la unidad USB, simplemente sácala de la ranura simplemente sácala de la ranura iii Z607 admite tarjetas SDHC de hasta iii Z607 admite unidades USB de hasta 32 GB con los siguientes formatos 32 GB con formato FAT16 o FAT32, de archivo de audio: MP3, WMA,...

  • Page 32: Control Remoto

    CONTROL REMOTO 1. Encendido/apagado: Enciende/apaga la unidad 2. Silencio: Silencia el sistema 3. 5.1 / 2.1: Cambia de 5 1 a 2 1 canales según sea necesario (sólo si la entrada admite   — CHANNEL canales)   LEVEL 4. -Vol: a Reduce el volumen general b Al seleccionar primero RADIO...
  • Page 33 6. +Vol: a Aumenta el volumen general b Al seleccionar primero el botón de nivel de canal, +vol aumenta volumen del canal seleccionado   7. AUX: Selecciona la entrada auxiliar de 3,5 mm 8. RCA/DVD: Selecciona la entrada RCA 9. FM RADIO: Selecciona la radio FM 10.
  • Page 34 13. Reproducir/Pausa/Scan: a En modo radio FM: Pulsación breve para iniciar una búsqueda automática, segunda pulsación breve para seleccionar una estación b En modo Bluetooth: Pulsación breve para reproducir o poner en pausa la música c En modo USB/SD: Pulsación breve para reproducir o poner en pausa la música 14.
  • Page 35 MAYOR LONGITUD DE CABLE PARA UNA COLOCACIÓN FLEXIBLE 2.2M 2.2M 2.2M 6.2M 6.2M Español...
  • Page 36 CONTEÚDO DA CAIXA 1. Subwoofer com cabo de alimentação fixo e antena de rádio FM 2. Cinco satélites - Dois satélites frontais, dois , um satélite central satélites traseiros 3. Controle remoto com bateria eletrônica de litio incluída 4. Três cabos RCA para RCA 5.
  • Page 37 5.1 CONFIGURAÇÃO DO SISTEMA – + FRONT RIGHT FRONT LEFT CENTER REAR RIGHT REAR LEFT – + – + FRONT RIGHT FRONT LEFT CENTER REAR RIGHT REAR LEFT – + 1. Conecte cada satélite à entrada correspondente no painel traseiro do subwoofer 2.
  • Page 38 LOCALIZAÇÃO DE ALTO-FALANTE SOM SURROUND 5.1 30˚ 110˚ 1. Para um som ideal, posicione 2. Para obter um som ideal, cada caixa de som frontal coloque cada coluna traseira a 30 graus do ponto central a 120 graus do ponto central Português...
  • Page 39 CONTROLES NO SUBWOOFER /SCAN/ 1. Ligado/desligado 5. Reproduzir/Pausar/Buscar/ Pareamento Bluetooth ® 2. Som 6. Fonte 3. Diminuir o volume 7. Aumentar o volume 4. Voltar 8. Avançar Português...
  • Page 40 CONTROLES NO SUBWOOFER 1. Ligado/desligado: Liga/desliga a unidade 2. Som: Alterne entre canais 5 1 e 2 1 (somente se a entrada suportar canais 5 1) 3. Diminuir o nível do volume 4. Voltar: a Modo USB/SD: Pressione rapidamente para selecionar a música anterior Mantenha pressionado para selecionar a pasta anterior b Modo FM: Pressione rapidamente para selecionar a estação anterior...
  • Page 41 6. Fonte: a Alterne entre os modos Bluetooth, AUX, DVD, USB/SD e FM O display LED no painel do subwoofer indicará o modo de fonte relacionado 7. Aumentar o nível do volume 8. Avançar: a Modo USB/SD: Pressione rapidamente para selecionar a próxima música Mantenha pressionado para selecionar a próxima pasta b Modo FM: Pressione rapidamente para selecionar a próxima estação...
  • Page 42 O Z607 suporta cartões SDHC de até iii O Z607 suporta unidades USB de até 32 GB com os seguintes formatos de 32 GB formatadas como FAT16 ou arquivo de áudio: MP3, WMA, WAV,...

  • Page 43: Controle Remoto

    CONTROLE REMOTO 1. Ligado/desligado: Liga/desliga a unidade 2. Mudo: Silencie o sistema 3. 5.1 / 2.1: Alterna do canal 5 1 para 2 1 conforme necessário (apenas se a entrada suportar — CHANNEL canais 5 1) LEVEL 4. -Vol: a Diminuir o volume principal b Ao selecionar o primeiro RADIO botão de nível do canal,...
  • Page 44 6. +Vol: a Aumenta o volume principal b Ao selecionar o primeiro botão de nível do canal, -vol diminui o volume do canal selecionado 7. AUX: Seleciona entrada auxiliar de 3,5 mm 8. RCA/DVD: Seleciona entrada RCA 9. RÁDIO FM: Seleciona o rádio FM 10.
  • Page 45 13. Reproduzir/Pausar/Buscar: a No modo rádio FM: Pressione levemente para iniciar a busca automática, pressione rapidamente pela segunda vez para selecionar uma estação b No modo Bluetooth: Pressione rapidamente para reproduzir/ pausar a música c No modo USB/SD: Pressione rapidamente para reproduzir/pausar a música 14.
  • Page 46 MAIOR COMPRIMENTO DE CABO PARA POSICIONAMENTO FLEXÍVEL 2.2M 2.2M 2.2M 6.2M 6.2M Português...
  • Page 47 © 2018 Logitech Logitech, Logi and the Logitech logo are trademarks or registered trademarks of Logitech Europe S A and/or its affiliates in the U S and other countries The Bluetooth word mark and logos are registered trademarks owned by the Bluetooth SIG, ®...
