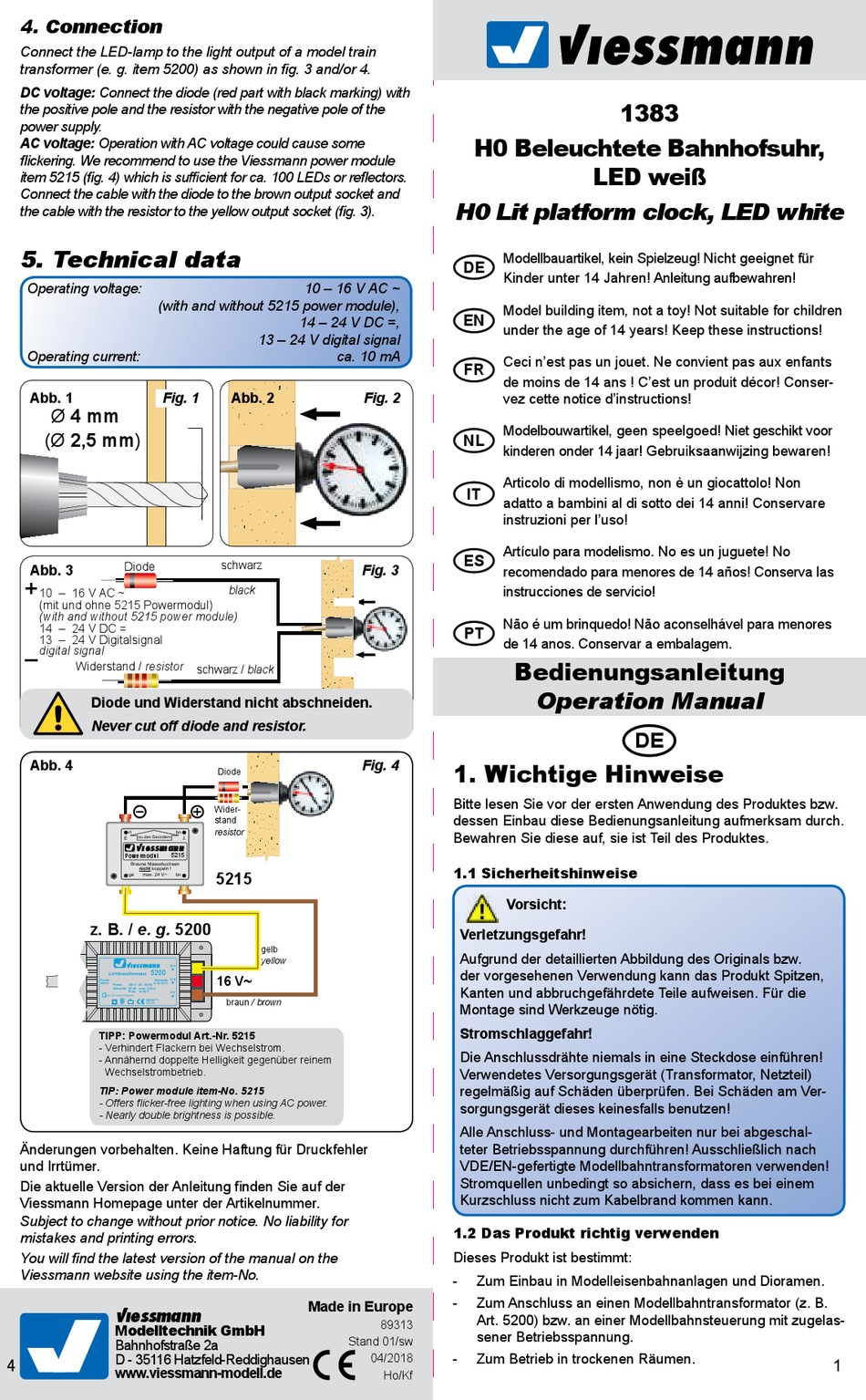

4. Connection
Connect the LED-lamp to the light output of a model train
transformer (e. g. item 5200) as shown in fig. 3 and/or 4.
DC voltage: Connect the diode (red part with black marking) with
the positive pole and the resistor with the negative pole of the
power supply.
AC voltage: Operation with AC voltage could cause some
flickering. We recommend to use the Viessmann power module
item 5215 (fig. 4) which is sufficient for ca. 100 LEDs or reflectors.
Connect the cable with the diode to the brown output socket and
the cable with the resistor to the yellow output socket (fig. 3).
5. Technical data
Operating voltage:
(with and without 5215 power module),
Operating current:
Abb. 1 Fig. 1
Ø 4 mm
(Ø 2,5 mm)
Diode
Abb. 3
+
10 – 16 V AC ~
(mit und ohne 5215 Powermodul)
(with and without 5215 power module)
14 – 24 V DC =
13 – 24 V Digitalsignal
–
digital signal
Widerstand / resistor
Diode und Widerstand nicht abschneiden.
Never cut off diode and resistor.
Abb. 4
rt
zu den Decodern
E
viessmann
Powermodul
Braune Massebuchsen
nicht koppeln !
ge max. 24 V~
z. B. / e. g. 5200
16 V
5200
Lichttransformator
10 V
Primär Sekundär
230 V~ 0-10-16 V~
Primär 230 V 50 - 60 Hz
Sekundär 52 VA max. 3,25 A
IP 40 ta 25°C
0 V
Nur für trockene Räume
Gefertigt nach
VDE 0570
EN 61558
TIPP: Powermodul Art.-Nr. 5215
- Verhindert Flackern bei Wechselstrom.
- Annähernd doppelte Helligkeit gegenüber reinem
Wechselstrombetrieb.
TIP: Power module item-No. 5215
- Offers flicker-free lighting when using AC power.
- Nearly double brightness is possible.
Änderungen vorbehalten. Keine Haftung für Druckfehler
und Irrtümer.
Die aktuelle Version der Anleitung finden Sie auf der
Viessmann Homepage unter der Artikelnummer.
Subject to change without prior notice. No liability for
mistakes and printing errors.
You will find the latest version of the manual on the
Viessmann website using the item-No.
Viessmann
Modelltechnik GmbH
Bahnhofstraße 2a
D - 35116 Hatzfeld-Reddighausen
4
www.viessmann-modell.de
10 – 16 V AC ~
14 – 24 V DC =,
13 – 24 V digital signal
Abb. 2
schwarz
black
schwarz / black
Diode
Wider-
stand
resistor
bn
5215
5215
bn
gelb
yellow
16 V~ 16 V~
braun / brown
Made in Europe
H0 Beleuchtete Bahnhofsuhr,
H0 Lit platform clock, LED white
DE
EN
ca. 10 mA
FR
Fig. 2
NL
IT
ES
Fig. 3
PT
Fig. 4
1. Wichtige Hinweise
Bitte lesen Sie vor der ersten Anwendung des Produktes bzw.
dessen Einbau diese Bedienungsanleitung aufmerksam durch.
Bewahren Sie diese auf, sie ist Teil des Produktes.
1.1 Sicherheitshinweise
Verletzungsgefahr!
Aufgrund der detaillierten Abbildung des Originals bzw.
der vorgesehenen Verwendung kann das Produkt Spitzen,
Kanten und abbruchgefährdete Teile aufweisen. Für die
Montage sind Werkzeuge nötig.
Stromschlaggefahr!
Die Anschlussdrähte niemals in eine Steckdose einführen!
Verwendetes Versorgungsgerät (Transformator, Netzteil)
regelmäßig auf Schäden überprüfen. Bei Schäden am Ver-
sorgungsgerät dieses keinesfalls benutzen!
Alle Anschluss- und Montagearbeiten nur bei abgeschal-
teter Betriebsspannung durchführen! Ausschließlich nach
VDE/EN-gefertigte Modellbahntransformatoren verwenden!
Stromquellen unbedingt so absichern, dass es bei einem
Kurzschluss nicht zum Kabelbrand kommen kann.
1.2 Das Produkt richtig verwenden
Dieses Produkt ist bestimmt:
- Zum Einbau in Modelleisenbahnanlagen und Dioramen.
- Zum Anschluss an einen Modellbahntransformator (z. B.
Art. 5200) bzw. an einer Modellbahnsteuerung mit zugelas-
89313
sener Betriebsspannung.
Stand 01/sw
- Zum Betrieb in trockenen Räumen.
04/2018
Ho/Kf
1383
LED weiß
Modellbauartikel, kein Spielzeug! Nicht geeignet für
Kinder unter 14 Jahren! Anleitung aufbewahren!
Model building item, not a toy! Not suitable for children
under the age of 14 years! Keep these instructions!
Ceci n'est pas un jouet. Ne convient pas aux enfants
de moins de 14 ans ! C'est un produit décor! Conser-
vez cette notice d'instructions!
Modelbouwartikel, geen speelgoed! Niet geschikt voor
kinderen onder 14 jaar! Gebruiksaanwijzing bewaren!
Articolo di modellismo, non è un giocattolo! Non
adatto a bambini al di sotto dei 14 anni! Conservare
instruzioni per l'uso!
Artículo para modelismo. No es un juguete! No
recomendado para menores de 14 años! Conserva las
instrucciones de servicio!
Não é um brinquedo! Não aconselhável para menores
de 14 anos. Conservar a embalagem.
