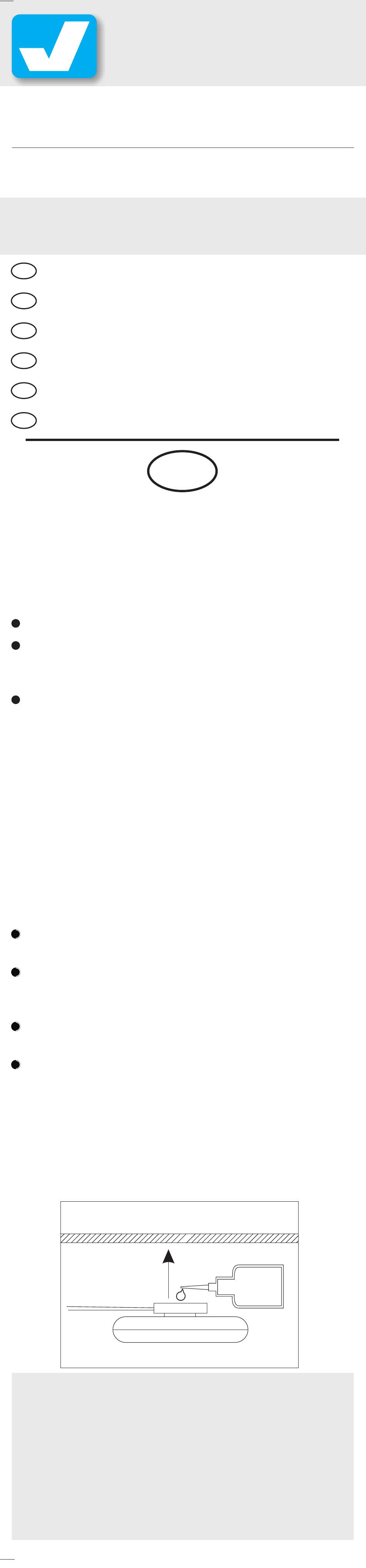

Viessmann 63652 Operating Instructions

Bahnsteigleuchte,
Platform Luminaire,
63652
Einbau- und Betriebsanleitung
Operating Instructions
Dieses Produkt ist kein Spielzeug. Nicht geeignet für Kin-
D
der unter 14 Jahren! Anleitung aufbewahren!
This product is not a toy. Not suitable for children under 14
GB
years! Keep these instructions!
Ce produit n'est pas un jouet. Ne convient pas aux enfants
F
de moins de 14 ans! Conservez cette notice d'instructions!
Dit produkt is geen speelgoed. Niet geschikt voor kinderen
NL
onder 14 jaar! Gebruiksaanwijzing bewaren!
Questo prodotto non è un giocattolo. Non adatto a bambini
I
al di sotto dei 14 anni! Conservare instruzioni per l'uso!
Esto no es un juguete. No recomendado para menores de
E
14 años!
1. Wichtige Hinweise
Lesen Sie vor der ersten Benutzung des Produktes
bzw. dessen Einbau diese Einbau- und Betriebsanlei-
tung aufmerksam durch.
Das Produkt richtig verwenden
Dieses Produkt ist bestimmt
zum Einbau in Modelleisenbahnen bzw. Dioramen
zum Betrieb an dem 14 - 16 V ~/= -Ausgang eines
zugelassenen Modellbahntransformators bzw. an
einer damit versorgten Modellbahnsteuerung
zum Betrieb in trockenen Räumen
Jeder darüber hinausgehende Gebrauch gilt als nicht
bestimmungsgemäß. Für daraus resultierende
Schäden haftet der Hersteller nicht.
2. Einleitung
Diese Leuchte erzeugt durch die SMD-LED reinweißes
Licht. Stromaufnahme und Wärmeentwicklung sind
sehr gering. Gleichzeitig ist die Lebensdauer der LED
annähernd unbegrenzt, so dass ein Wechsel des
Leuchtmittels entfällt.
3. Einbau
Nehmen Sie Ihr neues viessmann-Produkt sorg-
fältig aus der Verpackung.
Prüfen Sie vor dem Einbau die Funktion.
ACHTUNG: Leuchte nur im stromlosen Zustand
montieren!
Kleben Sie den Lampensockel gemäß Abb. 1 am
Bahnsteigdach bzw. am Bahnsteigträger fest.
Führen Sie die Kabel über die Träger bis zur nächs-
ten Stütze und von dort nach unten.
W I C H T I G !
Widerstand und Diode an den Enden der Anschluss-
drähte sind für die Funktion erforderlich. Entfernen Sie
diese keinesfalls. Umhüllen Sie die Widerstände nicht
mit Isolationsmaterial, da sie sonst keine ausreichen-
de Kühlung erhalten!
! Alle Anschluss- und Montagearbeiten sind
nur bei abgeschalteter Betriebsspannung
durchzuführen!
Sichern Sie die Stromquellen so ab, dass
es im Falle eines Kurzschlusses nicht zum
Kabelbrand kommen kann.
Verwenden Sie ausschließlich nach VDE /
EN gefertigte Modellbahntransformatoren!
Viessmann
mit LED
with LED
hängend
suspended
D
Sekunden-
'Loctite 454'
Abb. 1 Fig. 1
- 1 -
H0
kleber
