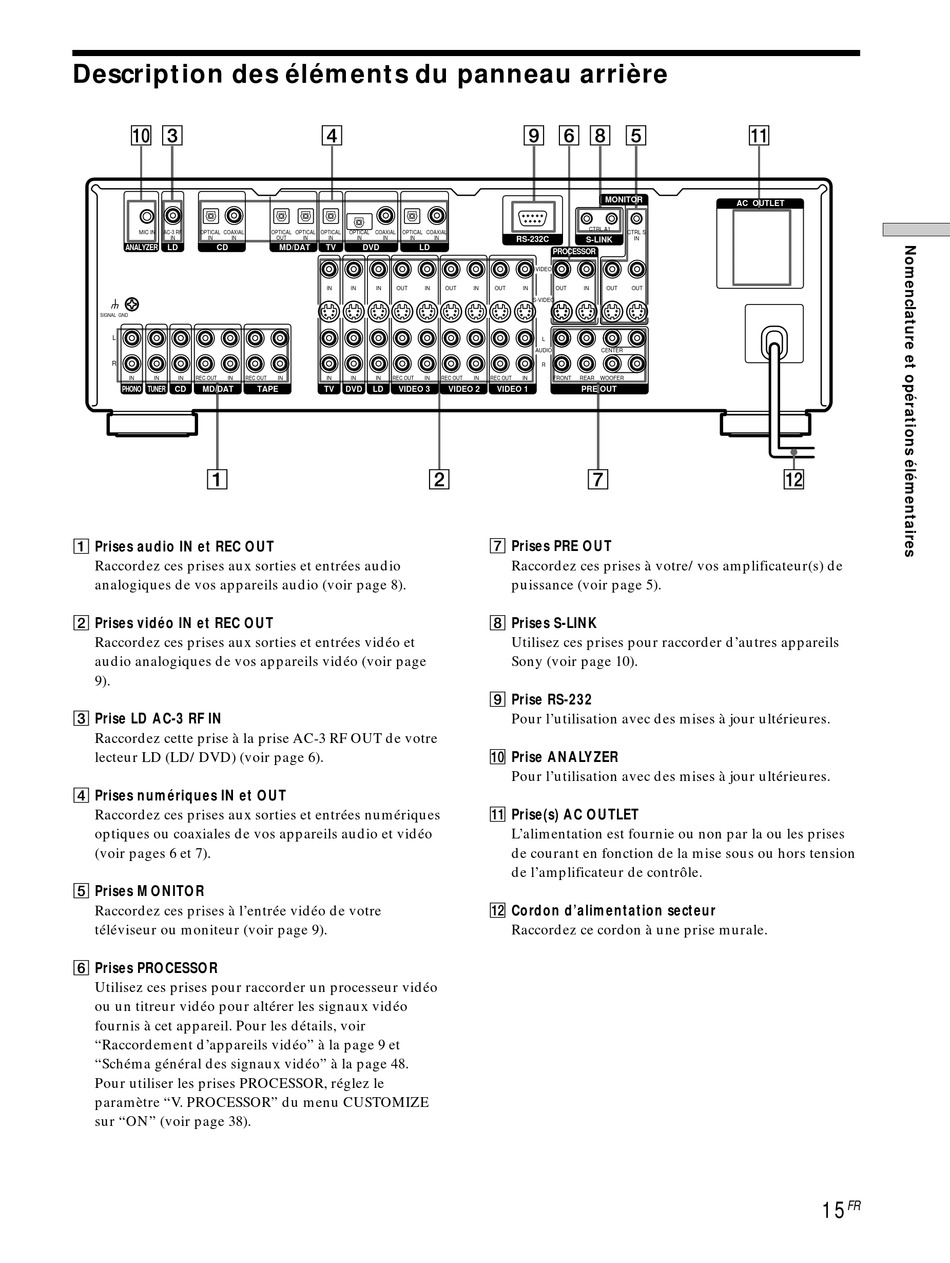

Description des éléments du panneau arrière
0
3
MIC IN
AC-3 RF
OPTICAL
COAXIAL
IN
IN
IN
ANALYZER
LD
CD
y
SIGNAL GND
L
R
IN
IN
IN
REC OUT
IN
REC OUT
PHONO TUNER
CD
MD/DAT
1
1 Prises audio IN et REC OUT
Raccordez ces prises aux sorties et entrées audio
analogiques de vos appareils audio (voir page 8).
2 Prises vidéo IN et REC OUT
Raccordez ces prises aux sorties et entrées vidéo et
audio analogiques de vos appareils vidéo (voir page
9).
3 Prise LD AC-3 RF IN
Raccordez cette prise à la prise AC-3 RF OUT de votre
lecteur LD (LD/DVD) (voir page 6).
4 Prises numériques IN et OUT
Raccordez ces prises aux sorties et entrées numériques
optiques ou coaxiales de vos appareils audio et vidéo
(voir pages 6 et 7).
5 Prises MONITOR
Raccordez ces prises à l'entrée vidéo de votre
téléviseur ou moniteur (voir page 9).
6 Prises PROCESSOR
Utilisez ces prises pour raccorder un processeur vidéo
ou un titreur vidéo pour altérer les signaux vidéo
fournis à cet appareil. Pour les détails, voir
"Raccordement d'appareils vidéo" à la page 9 et
"Schéma général des signaux vidéo" à la page 48.
Pour utiliser les prises PROCESSOR, réglez le
paramètre "V. PROCESSOR" du menu CUSTOMIZE
sur "ON" (voir page 38).
4
OPTICAL
OPTICAL
OPTICAL
OPTICAL
COAXIAL
OPTICAL
COAXIAL
OUT
IN
IN
IN
IN
IN
IN
MD/DAT
TV
DVD
LD
IN
IN
IN
OUT
IN
IN
IN
IN
IN
REC OUT
IN
TAPE
TV
DVD
LD
VIDEO 3
2
9 6
8
MONITOR
CTRL A1
RS-232C
S-LINK
PROCESSOR
VIDEO
OUT
IN
OUT
IN
OUT
IN
OUT
S-VIDEO
L
AUDIO
CENTER
R
REC OUT
IN
REC OUT
IN
FRONT
REAR
WOOFER
VIDEO 2
VIDEO 1
PRE OUT
7
7 Prises PRE OUT
Raccordez ces prises à votre/vos amplificateur(s) de
puissance (voir page 5).
8 Prises S-LINK
Utilisez ces prises pour raccorder d'autres appareils
Sony (voir page 10).
9 Prise RS-232
Pour l'utilisation avec des mises à jour ultérieures.
0 Prise ANALYZER
Pour l'utilisation avec des mises à jour ultérieures.
!¡ Prise(s) AC OUTLET
L'alimentation est fournie ou non par la ou les prises
de courant en fonction de la mise sous ou hors tension
de l'amplificateur de contrôle.
!™ Cordon d'alimentation secteur
Raccordez ce cordon à une prise murale.
5
!¡
AC OUTLET
CTRL S
IN
OUT
!™
15
FR
