Korg Minilogue XD Quick Start Manual

Introduction
En

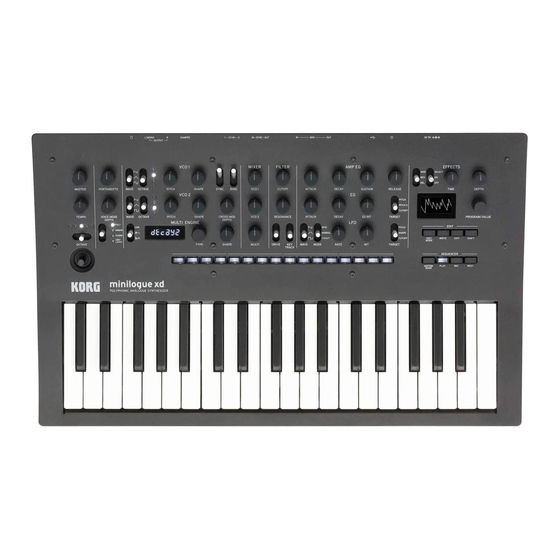

Thank you for purchasing the Korg minilogue xd/minilogue xd
module polyphonic analogue synthesizer. To help you get the most
out of your new instrument, please read this manual carefully.
This manual refers to both the minilogue xd and the minilogue xd
module collectively as the "minilogue xd". When referring to a
specific device, " " is used to indicate the minilogue xd only,
xd
and " " is used to indicate the minilogue xd module only.
xd-m
About the owner's manual
The documentation for this product consists of the following:
• Precautions (Exhibit)
• Quick Start Guide (what you're reading)
• Owner's Manual (PDF) (you can download it from the Korg
website. www.korg.com )
Main Features
• The minilogue xd features an analog signal path with four voices
that takes after the Korg prologue analog synthesizer.
• Each voice includes a MULTI ENGINE providing a noise
generator, a VPM oscillator, and the possibility to load user
programmed oscillators. This instrument combines two VCOs,
making it possible to create a wide variety of sounds.
• The FX section is equipped with high quality digital effects
(MODULATION, REVERB, DELAY).
• 500 programs (200 preset programs and 300 user programs as the
factory-set default) can be called up and saved in an instant.
• The minilogue xd has a powerful 16-step polyphonic sequencer.
• Real-time oscilloscope provides visual feedback of parameter
changes.
• SYNC IN and SYNC OUT jacks allow you to expand your session setup.
• Two CV IN jacks are available, letting you control the parameters
of this instrument using a modular synthesizer or other device.
• In Keyboard mode, you can play or input sequence data
xd-m
using buttons 1–16.
Specifications
Keyboard : 37 keys (slim keyboard, velocity sensitive)
xd
Maximum Polyphony: 4 voices
m: 2 VCO (square wave, triangle wave,
Sound generating syste
sawtooth wave), MULTI ENGINE (noise generator, VPM oscillator,
user oscillator), 1 VCF, 2 EG, 1 LFO, 1 VCA
Programs: 500 (200 preset programs and 300 user programs as the
factory-set default)
Effects: Modulation (Chorus, Ensemble, Phaser, Flanger, User),
Reverb, Delay
Input/output jacks: Headphones jack, OUTPUT L/MONO and R
jacks, DAMPER jack (half-damper not supported), SYNC IN and OUT
jacks, CV IN 1 and 2 jacks, MIDI IN and OUT connectors, USB B port
Power supply: AC adapter (DC9V, )
Power consumption: 8 W
Dimensions (W × D × H): 500 × 300 × 85 mm/19.69" × 11.81" ×
xd
3.35", 500 × 179 × 85 mm/19.69" × 7.05" × 3.35"
xd-m
Weight: 2.8 kg/6.17 lbs., 2.6 kg/5.73 lbs.
xd xd-m
Included items: AC adapter, Precautions, Quick Start Guide
Accessories (sold se
parately): DS-1H damper pedal, PS-1 pedal
switch, PS-3 pedal switch
Quick Start Guide (En) ................. p. 1, 4, 5, 7
Guide de prise en main (Fr) ........ p. 1, 4, 5, 9
Blitzstart (De)................................ S. 2, 4, 6, 11
Guía de inicio rápido (Es) ............ p. 2, 4, 6, 13
クイック・スタート・ガイド
(Ja) ......... p. 3, 4, 6, 15
* Specifications and appearance are subject to change without notice for
improvement.
* Since the instrument uses natural wood, there will be individual differ-
ences in the wood grain, surface texture and color.
* All product names and company names are the trademarks or registered
trademarks of their respective owners.
Avant-propos
Fr
Merci d'avoir choisi le synthétiseur analogique polyphonique mini-
logue xd/minilogue xd module de Korg. Afin de pouvoir exploiter
au mieux toutes les possibilités offertes par l'instrument, veuillez
lire attentivement ce manuel.
Dans ce manuel, l'appellation "minilogue xd" est utilisée pour
désigner à la fois le minilogue xd et le minilogue xd module.
Les sections portant uniquement sur un modèle particulier sont
identifiées par " " (pour le minilogue xd) et "
xd
minilogue xd module).
À propos du manuel d'utilisation
La documentation pour ce produit comprend les manuels suivants:
• Précautions (Exposition)
• Guide de prise en main (ce que vous lisez)
• Manuel d'utilisation (fichier PDF) (que vous pouvez télécharger
sur le site internet de Korg. www.korg.com ).
Principales fonctions
• Le minilogue xd est doté d'un circuit de synthé analogique à quatre
voix inspiré du prologue, un synthétiseur analogique de Korg.
• Chaque voix intègre un MULTI ENGINE proposant un générateur
de bruit, un oscillateur VPM et la possibilité de charger des oscilla-
teurs programmés par l'utilisateur. Cet instrument combine deux
oscillateurs VCO qui permettent de créer une grande variété de sons.
• La section FX offre des effets numériques de haute qualité
(MODULATION, REVERB, DELAY).
• 500 programmes (200 programmes d'usine et 300 programmes
utilisateur à la sortie d'usine) peuvent être rappelés et sauvegar-
dés instantanément.
• Le minilogue xd possède un séquenceur polyphonique puissant
à 16 pas.
• Oscilloscope en temps réel offrant un contrôle visuel des change-
ments de paramètres.
• Prises SYNC IN et SYNC OUT fournissant davantage d'options
de configuration.
• Deux prises CV IN permettent de contrôler les paramètres de cet
instrument avec un synthé modulaire ou un autre dispositif.
• En mode Keyboard, vous pouvez jouer ou produire des
xd-m
données de séquence avec les boutons 1–16.
Caractéristiques techniques
Clavier : 37 notes (de type "Slimkey", sensible au toucher)
xd
Polyphonie: 4 voix
Système de génération de son: 2 VCO (onde carrée, onde triangu-
laire, onde en dents de scie), MULTI ENGINE (générateur de bruit,
oscillateur VPM, oscillateur utilisateur), 1 VCF, 2 EG, 1 LFO, 1 VCA
Programmes: 500 (200 programmes Preset d'usine et 300 pro-
grammes utilisateur à la sortie d'usine)
1
Effets: Modulation (chorus, ensemble, phaser, flanger, user),
Réverbération, Retard
Prises d'entrée/de sortie: Prise casque, Prises OUTPUT L/MONO et R,
Prise DAMPER (pédale progressive pas prise en charge), Prises SYNC
IN et OUT, Prises CV IN 1 et 2, Prises MIDI IN et OUT, Port USB B
Alimentation: Adaptateur secteur (DC9V,
EFGSJ 3
Consommation électrique: 8 W
Dimensions (L × P × H): 500 × 300 × 85 mm,
xd
179 × 85 mm
Poids: 2,8 kg, 2,6 kg
xd xd-m
Accessoires fournis: Adaptateur secteur, Précautions, Guide de
prise en main
Accessoires (vendue séparément): Pédale forte DS-1H (prenant en
charge la fonction demi-pédale), pédale commutateur PS-1, pédale
commutateur PS-3
* Les caractéristiques et l'aspect du produit sont susceptibles d'être modifiés
sans avis préalable en vue d'une amélioration.
* Vu que cet instrument comporte du bois naturel, des différences de grain, de
texture et de couleur du bois sont observables entre chaque exemplaire produit.
* Tous les noms de produits et de sociétés sont des marques commerciales
ou déposées de leur détenteur respectif.
Einleitung
De
Vielen Dank, dass Sie sich für ein minilogue xd/minilogue xd mod-
ule polyphonic analogue synthesizer von Korg entschieden haben.
Bitte lesen Sie sich diese Anleitung vollständig durch, um bei der
Bedienung alles richtig zu machen.
Dieses Handbuch gilt sowohl für den minilogue xd als auch den
minilogue xd module, die hierin vereinheitlichend als „minilogue
xd" bezeichnet werden. Bei Verweisen zu einem bestimmten Gerät
" (pour le kennzeichnet „ " den minilogue xd und „
xd-m xd
logue xd module.
Hinweise zur Bedienungsanleitung
Für dieses Produkt existieren folgende Dokumente:
• Vorsichtsmaßnahmen (Zeigen)
• Blitzstart (die halten Sie gerade in der Hand)
• Bedienungsanleitung (PDF) (als Download von der Korg-Website
erhältlich. www.korg.com )

Die wichtigsten Funktionen

• Der minilogue xd verfügt über einen analogen Signalweg mit
vier Stimmen, der dem des analogen Synthesizers Korg prologue
nachempfunden ist.
• Hinter jeder Stimme steht eine MULTI ENGINE mit einem Rausch-
generator, einem VPM-Oszillator und der Option, nutzerprogram-
mierte Oszillatoren zu laden. Das Instrument kombiniert zwei VCOs
und bietet somit vielfältige Möglichkeiten zur Soundgestaltung.
• Die FX-Sektion ist mit hochwertigen digitalen Effekten bestückt
(MODULATION, REVERB, DELAY).
• 500 Programme (200 Preset- und 300 Nutzer-Programme als
Werkseinstellung), die im Nu aufgerufen und gespeichert wer-
den können.
• Der minilogue xd verfügt über einen leistungsstarken polypho-
nen Sequenzer mit 16 Schritten.
• Echtzeit-Oszilloskop für visuelle Rückmeldung der Änderungen
von Parametern.
• SYNC IN- und SYNC OUT- Buchsen zum Erweitern Ihres Gerä-
tesetups.
• Über zwei CV IN-Buchsen können Sie zudem die Parameter
dieses Instruments mit einem modularen Synthesizer oder einem
anderen Gerät steuern.
• Im Keyboard-Modus können Sie mit den Tasten 1–16
xd-m
Sequenzdaten wiedergeben oder eingeben.
Technische Daten
Tastatur : 37 Noten (Slimkey, Anschlagdynamisch)
xd
Maximale: 4 Stimmen
Klangerzeugung: 2 VCO (Rechteck-, Dreieck- und Sägezahnwelle),
MULTI ENGINE (Rauschgenerator, VPM-Oszillator, Nutzer- Os-
zillator), 1 VCF, 2 Hüllkurvengeneratoren, 1 LFO, 1 VCA
Programme: 500 (200 Preset- und 300 Nutzer-Programme als
Werkseinstellung)
Effekte: Modulierende (Chorus, Ensemble, Phaser, Flanger, User),
Reverb, Delay
Eingangs-/Ausgangsbuchsen: Kopfhörerbuchse, OUTPUT L/
) MONO und R-Buchsen, DAMPER-Buchse (nicht Halbdämpferfä-
hig), SYNC IN- und OUTBuchsen, CV IN 1- und 2-Buchsen, MIDI
500 × IN- und OUT-Anschlüsse, USB B-Port
xd-m
Stromversorgung: Netzteil (DC9V,
Leistungsaufnahme: 8 W
Abmessungen (B × T × H):
xd
179 × 85 mm
Gewicht: 2,8 kg,
xd xd-m
Lieferumfang: Netzteil, Vorsichtsmaßnahmen, Blitzstart
Zubehör (separat erhältlich): DS-1H Dämpferpedal, PS-1 Fußschal-
ter, PS-3 Fußschalter
* Änderungen der technischen Daten und des Designs ohne vorherige
Ankündigung vorbehalten.
* Da Teile des Instruments aus natürlichem Holz bestehen, können Unter-
schiede in Maserung, Oberflächenbeschaffenheit und Farbe auftreten.
* Alle Produkt- und Firmennamen sind Warenzeichen oder eingetragene
Warenzeichen der betreffenden Eigentümer.
Introducción
Es
Gracias por comprar el minilogue xd/minilogue xd module sinte-
tizador analógico polifónico de Korg. Por favor, lea este manual
atentamente y guárdelo para futuras consultas.
Este manual se refiere tanto al minilogue xd como al minilogue
xd module de manera unificada como "minilogue xd". Cuando se
hace referencia a uno de los dispositivos específicamente, se utiliza
" " para indicar solo el minilogue xd y "
xd
" den mini-
xd-m
solo el minilogue xd module.
Acerca del manual del usuario
La documentación de este producto incluye lo siguiente:
• Precauciones (Exposición)
• Guía de inicio rápido (el que está leyendo en este momento)
• Manual del usuario (PDF) (puede descargarla del sitio web de
Korg. www.korg.com )
Funciones principales
• El minilogue xd presenta un recorrido de señal analógico con cua-
tro voces semejante al del sintetizador analógico prologue de Korg.
• Cada voz incluye un motor múltiple denominado MULTI ENGI-
NE que cuenta con un generador de ruido, un oscilador VPM y
la posibilidad de cargar osciladores programados por el usuario.
Este instrumento combina dos VCO, lo que hace posible crear
una amplia variedad de sonidos.
• La sección de efectos (EFFECTS) está equipada con efectos digita-
les de alta calidad (MODULATION, REVERB, DELAY).
• 500 programas (200 programas predefinidos y 300 programas
de usuario cuando sale de fábrica) que pueden recuperarse y
guardarse en un instante.
• El minilogue xd tiene un potente secuenciador polifónico de 16
pasos.
• El osciloscopio en tiempo real proporciona información visual de
los cambios de parámetros.
• Los jacks SYNC IN y SYNC OUT le permiten ampliar la configu-
ración de la sesión.
• Cuenta con dos jacks CV IN, lo que permite controlar los paráme-
tros de este instrumento mediante un sintetizador modular u otro
dispositivo.
• En el modo de teclado, puede tocar o introducir datos de
xd-m
secuencia utilizando los botones 1–16.
2
© 2019 KORG INC. www.korg.com
)
500 × 300 × 85 mm, 500 ×
xd-m
2,6 kg
" para indicar
xd-m
Published 4/2019 Printed in Vietnam
