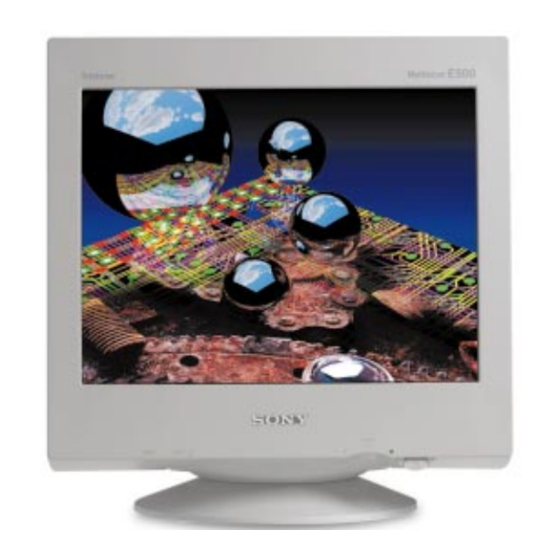

Sony CPD-E500 Marketing Operating Instructions Manual
Trinitron color computer display
Hide thumbs
Also See for CPD-E500 Marketing:
- Specifications (2 pages) ,
- Service manual (61 pages) ,
- Service bulletin (9 pages)
Related Manuals for Sony CPD-E500 Marketing
Summary of Contents for Sony CPD-E500 Marketing
- Page 1 Trinitron Color Computer Display Operating Instructions Mode d’emploi Manual de instrucciones CPD-E500 © 1999 Sony Corporation 4-075-164-11(1)
- Page 2 Model No.: CPD-E500 Responsible Party: Sony Electronics Inc. Address: 1 Sony Drive, Park Ridge, NJ. 07656 USA Telephone No.: 201-930-6970 This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This device may not...
-
Page 3: Table Of Contents
Table of Contents • Trinitron is a registered trademark of Sony Corporation. • Macintosh is a trademark licensed to Apple Computer, Inc., registered in the U.S.A. and other countries. • Windows and MS-DOS are registered trademarks of Microsoft Corporation in the United States and other countries. -
Page 4: Precautions
Precautions Warning on power connections • Use the supplied power cord. If you use a different power cord, be sure that it is compatible with your local power supply. For the customers in the U.S.A. If you do not use the appropriate cord, this monitor will not conform to mandatory FCC standards. -
Page 5: Identifying Parts And Controls
Identifying parts and controls See the pages in parentheses for further details. Front RESET RESET 1 RESET (reset) button (page 14) This button resets the adjustments to the factory settings. 2 Control button (page 9) The control button is used to display the menu and make adjustments to the monitor, including brightness and contrast adjustments. -
Page 6: Setup
Setup Before using your monitor, check that the following accessories are included in your carton: • Power cord (1) • Macintosh adapter (for beige system) (1) • Setup Disk (1) • Warranty card (1) • Notes on cleaning the screen’s surface (1) •... -
Page 7: Step 3: Turn On The Monitor And Computer
Step 3: Turn on the monitor and computer First turn on the monitor, then turn on the computer. The installation of your monitor is complete. If necessary, use the monitor’s controls to adjust the picture. If no picture appears on your screen •... -
Page 8: Customizing Your Monitor
Customizing Your Monitor You can make numerous adjustments to your monitor using the on-screen menu. Navigating the menu Press the center of the control button to display the main MENU on your screen. See page 9 for more information on using the control button. -
Page 9: Adjusting The Brightness And Contrast
x Using the control button Display the main MENU. Press the center of the control button to display the main MENU on your screen. MENU Select the menu you want to adjust. Highlight the desired menu by moving the control button towards the rear to go up (M), towards the front to go down (m), and left (<) or right (,) to move sideways. -
Page 10: Adjusting The Size Of The Picture (Size)
Adjusting the size of the picture (SIZE) This setting is stored in memory for the current input signal. Press the center of the control button. The main MENU appears on the screen. Move the control button to highlight press the center of the control button again. The SIZE/CENTER menu appears on the screen. -
Page 11: Adjusting The Convergence (Conv)
Adjusting the convergence (CONV) The CONV settings allow you to adjust the quality of the picture by controlling the convergence. The convergence refers to the alignment of the red, green, and blue color signals. If you see red or blue shadows around letters or lines, adjust the convergence. -
Page 12: Adjusting The Color Of The Picture (Color)
Adjusting the color of the picture (COLOR) The COLOR settings allow you to adjust the picture’s color temperature by changing the color level of the white color field. Colors appear reddish if the temperature is low, and bluish if the temperature is high. -
Page 13: Additional Settings (Option)
sRGB mode The sRGB color setting is an industry standard color space protocol designed to correlate the displayed and printed colors of sRGB compliant computer products. To adjust the colors to the sRGB profile, simply select the sRGB mode in the COLOR menu. However, in order to display the sRGB colors correctly ( =2.2, 6500K), you must set your computer to the sRGB profile and adjust the brightness (... -
Page 14: Resetting The Adjustments
Resetting the adjustments This monitor has the following three reset methods. Use the RESET button to reset the adjustments. RE S E T Resetting a single adjustment item Use the control button to select the adjustment item you want to reset, and press the RESET button. -
Page 15: Troubleshooting
Troubleshooting Before contacting technical support, refer to this section. If thin lines appear on your screen (damper wires) The lines you are experiencing on your screen are normal for the Trinitron monitor and are not a malfunction. These are shadows from the damper wires used to stabilize the aperture grille and are most noticeable when the screen’s background is light (usually white). -
Page 16: Trouble Symptoms And Remedies
• If you replaced an old monitor with this monitor, reconnect the old monitor and do the following. Install the Setup Disk (page 7) and select this monitor (“CPD-E500”) from among the Sony monitors in the Windows 95/98 monitor selection screen. • Check that the supplied Macintosh adapter and the video signal cable are properly connected (page 6). - Page 17 • This is the sound of the auto-degauss cycle. When the power is turned on, the monitor is automatically degaussed for two seconds. If the problem persists, call your authorized Sony dealer and give the following information. • Model name: CPD-E500 •...
-
Page 18: Self-Diagnosis Function
Count the number of seconds between orange flashes of the 1 (power) indicator and inform your authorized Sony dealer of the monitor’s condition. Be sure to note the model name and serial number of your monitor. Also note the make and model of your computer and video board. - Page 19 Table des Matières • Trinitron est une marque commerciale déposée de Sony Corporation. • Macintosh est une marque commerciale sous licence d’Apple Computer, Inc., déposée aux Etats-Unis et dans d’autres pays. • Windows et MS-DOS sont des marques déposées de Microsoft Corporation aux Etats-Unis et dans d’autres pays.
-
Page 20: Précautions
Précautions Avertissement sur le raccordement à la source d’alimentation • Utilisez le cordon d’alimentation fourni. Si vous utilisez un cordon d’alimentation différent, assurez-vous qu’il est compatible avec votre tension d’alimentation secteur locale. Pour les clients aux Etats-Unis Si vous n’utilisez pas le cordon d’alimentation approprié, ce moniteur ne sera pas conforme aux normes FCC en vigueur. -
Page 21: Identification Des Composants Et Des Commandes
Identification des composants et des commandes Pour plus de détails, reportez-vous aux pages indiquées entre parenthèses. Avant RESET RESET 1 Touche RESET (réinitialisation) (page 14) Cette touche réinitialise les réglages aux valeurs par défaut. 2 Manette de commande (page 9) La manette de commande sert à... -
Page 22: Installation
Installation Avant de mettre ce moniteur en service, vérifiez si tous les accessoires suivants se trouvent bien dans le carton: • Cordon d’alimentation (1) • Adaptateur Macintosh (système beige) (1) • Disquette d’installation (1) • Carte de garantie (1) • Remarques sur l’entretien de la surface de l’écran (1) •... -
Page 23: Étape:mettez Le Moniteur Et L'ordinateur Sous Tension
3e étape:Mettez le moniteur et l’ordinateur sous tension Mettez d’abord le moniteur sous tension et puis l’ordinateur. L’installation de votre moniteur est à présent terminée. Si nécessaire, utilisez les commandes du moniteur pour régler l’image. Si aucune image n’apparaît à l’écran •... -
Page 24: Personnalisation De Votre Moniteur
Personnalisation de votre moniteur Vous pouvez effectuer de multiples réglages sur votre moniteur à l’aide des écrans de menu. Pilotage par menus Appuyez au centre de la manette de commande pour afficher le MENU principal à l’écran. Voir page 9 pour plus d’informations sur l’utilisation de la manette de commande. -
Page 25: Réglage De La Luminosité Et Du Contraste
x x x x Utilisation de la manette de commande Affichez le MENU principal. Appuyez au centre de la manette de commande pour afficher le MENU principal sur l’écran. MENU Sélectionnez le menu que vous voulez régler. Mettez en évidence le menu de votre choix en déplaçant la manette de commande vers l’arrière pour monter (M), vers l’avant pour descendre (m) et vers la gauche (<) ou vers la droite (,) pour vous déplacer latéralement. -
Page 26: Réglage De La Taille De L'image (Taille)
Réglage de la taille de l’image (TAILLE) Ce réglage est enregistré dans la mémoire pour le signal d’entrée en cours. Appuyez au centre de la manette de commande. Le MENU principal apparaît à l’écran. Déplacez la manette de commande pour mettre TAILLE en évidence et appuyez à... -
Page 27: Réglage De La Convergence (Conv)
Réglage de la convergence (CONV) Les réglages CONV vous permettent de régler la qualité de l’image en contrôlant la convergence. La convergence est l’alignement des signaux de couleur rouge, vert et bleu. Si vous voyez des ombres rouges ou bleues autour des lettres ou des lignes, réglez la convergence. -
Page 28: Réglage Des Couleurs De L'image (Couleur)
Réglage des couleurs de l’image (COULEUR) Les réglages COULEUR vous permettent d’ajuster la température des couleurs de l’image en changeant le niveau des couleurs des champs de couleur blanche. Les couleurs apparaissent rougeâtres lorsque la température est basse et bleuâtres lorsque la température est élevée. -
Page 29: Réglages Supplémentaires (Option)
Mode sRGB Le réglage de couleur sRGB est un protocole d’espace couleur standard conçu pour corréler les couleurs affichées et imprimées des systèmes informatiques compatibles avec sRGB. Pour ajuster les couleurs suivant le profil sRGB, sélectionnez simplement le mode sRGB dans le menu COULEUR. Pour pouvoir afficher correctement les couleurs sRGB ( =2,2, 6500K), vous devez cependant configurer votre ordinateur suivant le profil sRGB et ajuster la luminosité... -
Page 30: Réinitialisation Des Réglages
Réinitialisation des réglages Ce moniteur offre trois méthodes de réinitialisation. Utilisez la touche RESET pour réinitialiser les réglages. RE S E T Réinitialisation d’un seul paramètre de réglage Utilisez la manette de commande pour sélectionner le paramètre de réglage que vous voulez réinitialiser et appuyez sur la touche RESET. -
Page 31: Dépannage
Dépannage Consultez cette section avant de faire appel au service d’assistance technique. Si de fines lignes apparaissent à l’écran (fils d’amortissement) Les lignes que vous apercevez sur votre écran sont une caractéristique normale des moniteurs Trinitron et ne constituent donc pas un dysfonctionnement. Il s’agit de l’ombre des fils d’amortissement employés pour stabiliser la grille d’ouverture qui sont le plus facilement visibles lorsque l’arrière-plan de l’écran est clair (généralement blanc). -
Page 32: Symptômes Et Remèdes
• Si vous remplacez un ancien moniteur par ce moniteur, reconnectez l’ancien moniteur et procédez comme suit. Installez la disquette d’installation (page 7) et sélectionnez ce moniteur (“CPD-E500”) parmi les moniteurs Sony dans l’écran de sélection de moniteur de Windows 95/98. - Page 33 • C’est le son provoqué par le cycle de démagnétisation automatique. Lorsqu’il est mis sous tension, le moniteur est automatiquement démagnétisé pendant deux secondes. Si le problème persiste, appelez votre revendeur Sony agréé et fournissez-lui les informations suivantes. • Désignation du modèle: CPD-E500 •...
-
Page 34: Fonction D'autodiagnostic
Comptez le nombre de secondes entre les clignotements oranges de l’indicateur 1 (alimentation) et informez votre revendeur Sony agréé de l’état du moniteur. Notez également la désignation du modèle et le numéro de série de votre moniteur. Notez également la marque et le modèle de votre ordinateur et de votre carte vidéo. - Page 35 Índice • Trinitron es una marca comercial registrada de Sony Corporation. • Macintosh es una marca comercial de Apple Computer, Inc., registrada en EE.UU. y otros países. • Windows y MS-DOS son marcas comerciales registradas de Microsoft Corporation en Estados Unidos y otros países.
-
Page 36: Precauciones
Precauciones Advertencia sobre las conexiones de alimentación • Utilice el cable de alimentación suministrado. Si emplea otro tipo de cable, asegúrese de que es compatible con el suministro de alimentación local. Para los usuarios en EE.UU. Si no utiliza el cable apropiado, este monitor no cumplirá con las normas obligatorias de la FCC. -
Page 37: Identificación De Los Componentes Y Los Controles
Identificación de los componentes y los controles Consulte las páginas indicadas entre paréntesis para obtener más información. Parte frontal RESET RESET 1 Botón RESET (restauración) (página 14) Este botón recupera los valores de fábrica. 2 Botón de control (página 9) El botón de control se utiliza para mostrar el menú... -
Page 38: Instalación
Instalación Antes de utilizar el monitor, compruebe que ha recibido los siguientes accesorios: • Cable de alimentación (1) • Adaptador Macintosh (para sistema beige) (1) • Disco de instalación (1) • Tarjeta de garantía (1) • Notas sobre la limpieza de la superficie de la pantalla (1) •... -
Page 39: Paso 3: Encendido Del Monitor Y Del Ordenador
Paso 3: Encendido del monitor y del ordenador Primero encienda el monitor y, a continuación, el ordenador. La instalación del monitor ha finalizado. Si fuese necesario, utilice los controles del monitor para ajustar la imagen. Si las imágenes no aparecen en pantalla •... -
Page 40: Personalización Del Monitor
Personalización del monitor Es posible realizar diversos ajustes del monitor mediante el menú en pantalla. Navegación por el menú Pulse el centro del botón de control para que aparezca el MENU principal en pantalla. Consulte la página 9 para obtener más información sobre el empleo del botón de control. -
Page 41: Ajuste Del Brillo Y Del Contraste
x x x x Uso del botón de control Muestre el MENU principal. Pulse el centro del botón de control para que aparezca en pantalla el MENU principal. MENU Seleccione el menú que desee ajustar. Resalte el menú deseado desplazando el botón de control hacia atrás para subir (M), hacia delante para bajar (m), y a la izquierda (<) o a la derecha (,) para desplazarse hacia los lados. -
Page 42: Ajuste Del Tamaño De La Imagen (Tamaño)
Ajuste del tamaño de la imagen (TAMAÑO) Este ajuste se almacena en la memoria para la señal de entrada actual. Pulse el centro del botón de control. El MENU principal aparece en pantalla. Desplace el botón de control para resaltar TAMAÑO y vuelva a pulsar el centro de dicho botón. -
Page 43: Ajuste De La Convergencia (Conv)
Ajuste de la convergencia (CONV) Los ajustes de CONV permiten ajustar la calidad de la imagen mediante el control de la convergencia. Ésta se refiere a la alineación de las señales de color rojo, verde y azul. Si se aprecian sombras rojas o azules alrededor de las letras o de las líneas, ajuste la convergencia. -
Page 44: Ajuste Del Color De La Imagen (Color)
Ajuste del color de la imagen (COLOR) Los ajustes de COLOR permiten ajustar la temperatura del color de la imagen mediante la modificación del nivel de color del campo de color blanco. Los colores aparecen con un tono rojizo si la temperatura es baja, y azulado si ésta es alta. Este ajuste resulta útil para hacer coincidir el color del monitor con los colores de una imagen impresa. -
Page 45: Ajustes Complementarios (Opcion)
Modo sRGB El ajuste de color sRGB es un protocolo de espacio de color del sector estándar diseñado para correlacionar los colores mostrados e impresos de productos informáticos que cumplan con sRGB. Para ajustar los colores en el perfil sRGB, basta con seleccionar el modo sRGB en el menú... -
Page 46: Restauración De Los Ajustes
Restauración de los ajustes Este monitor dispone de los siguientes métodos de restauración. Utilice el botón RESET para restaurar los ajustes. RE S E T Restauración de una sola opción de ajuste Emplee el botón de control para seleccionar la opción de ajuste que desee restaurar, y pulse el botón RESET. -
Page 47: Solución De Problemas
Solución de problemas Antes de ponerse en contacto con personal de servicio técnico, consulte esta sección. Si aparecen líneas finas en pantalla (hilos de amortiguación) Las líneas que se aprecian en la pantalla son normales en el monitor Trinitron y no son ningún fallo de funcionamiento. Son las sombras de los hilos de amortiguación utilizados para estabilizar la rejilla de apertura y se aprecian en mayor medida cuando el fondo de la pantalla es luminoso (normalmente blanco). -
Page 48: Problemas Y Soluciones
• Si ha sustituido un monitor antiguo por éste, vuelva a conectar el antiguo y realice lo siguiente. Cargue el disco de instalación (página 7) y seleccione este monitor (“CPD-E500”) entre los monitores Sony mostrados en la pantalla de selección de monitores de Windows 95/98. - Page 49 • Se trata del sonido producido por el ciclo de desmagnetización automática. Al activar la alimentación, el monitor se desmagnetiza automáticamente durante 2 segundos. Si el problema persiste, póngase en contacto con un proveedor Sony autorizado y proporciónele la siguiente información. • Nombre del modelo: CPD-E500 • Número de serie...
-
Page 50: Función De Autodiagnóstico
Cuente el número de segundos entre los parpadeos en naranja del indicador 1 (alimentación) e informe al proveedor Sony autorizado sobre el estado del monitor. Asegúrese de anotar el nombre del modelo y el número de serie de dicho monitor. -
Page 51: Appendix
Appendix Preset mode timing table No. Resolution Horizontal Vertical (dots lines) Frequency Frequency 31.5 kHz 60 Hz 37.5 kHz 75 Hz 43.3 kHz 85 Hz 31.5 kHz 70 Hz 37.9 kHz 85 Hz 37.9 kHz 60 Hz 46.9 kHz 75 Hz 53.7 kHz 85 Hz 49.7 kHz... - Page 52 Sony Corporation Printed in U.S.A.
