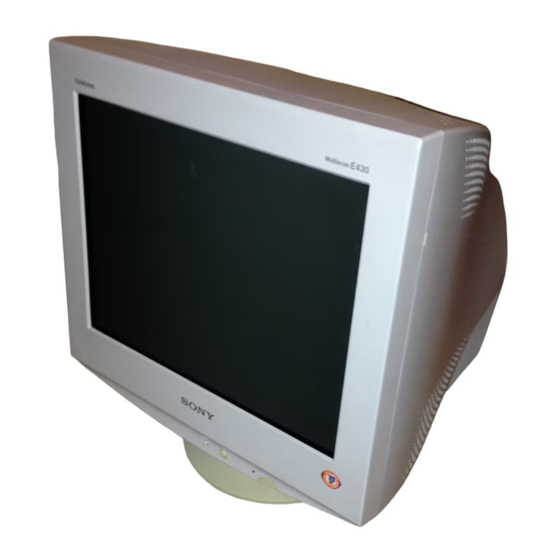

Trinitron color computer display
Hide thumbs Also See for Trinitron CPD-E430:
Table of Contents

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 1

Quick Links

See also: Service Manual
Trinitron Color
Computer Display
Operating Instructions
Mode d'emploi
Bedienungsanleitung
Manual de instrucciones
Istruzioni per l'uso
Инструкция по эксплуатации
Bruksanvisning
Gebruiksaanwijzing
CPD-E430
© 2001 Sony Corporation
â
4-084-759-21 (1)
GB
FR
DE
ES
IT
RU
SE
NL

Advertisement

Chapters

Table of Contents
loading

Related Manuals for Sony Trinitron CPD-E430

Summary of Contents for Sony Trinitron CPD-E430

  • Page 1 Trinitron Color Computer Display Operating Instructions Mode d’emploi Bedienungsanleitung Manual de instrucciones Istruzioni per l’uso Инструкция по эксплуатации Bruksanvisning Gebruiksaanwijzing CPD-E430 © 2001 Sony Corporation â 4-084-759-21 (1)
  • Page 2 If you have any questions about this product, you may call: Sony Customer Information Center 1-800-222-SONY (7669) or write to: Sony Customer Information Center 1 Sony Drive, Mail Drop #T1-11, Park Ridge, NJ 07656 Declaration of Conformity Trade Name: SONY Model No.: CPD-E430 Responsible Party: Sony Electronics Inc.

  • Page 3: Table Of Contents

    • Check the alignment of the HD15 connector to prevent bending the pins of the video signal cable connector. â • Trinitron is a registered trademark of Sony Corporation. • Macintosh is a trademark licensed to Apple Computer, Inc., registered in the U.S.A. and other countries. â...

  • Page 4: Adjustments

    Adjustments Navigating the menu Press the MENU button to display the main menu. EX I T 1 2 8 0 x 1 0 2 4 / 8 5 H z Main menu menu The horizontal frequencies/resolution of the current input signal (only if the signal matches to one of this monitor’s factory preset modes) Move the control button m/M to highlight the main...
  • Page 5 On-Screen menu adjustments Main menu icons and adjustment Sub menu icons and adjustment items items Adjusting the size or centering of the picture Adjusting the shape of the picture Adjusting the convergence Adjusting the picture quality Adjusting the color of the picture See “ Additional settings Resetting the adjustments This adjustment is effective for the current input signal.

  • Page 6: Troubleshooting

    Troubleshooting x No picture If the ! (power) indicator is not lit • Check that the power cord is properly connected. • Check that the ! (power) switch is in the “on” position. The ! (power) indicator is orange • Check that the video signal cable is properly connected and all plugs are firmly seated in their sockets.

  • Page 7: Specifications

    If the ! (power) indicator is still flashing, there is a potential monitor failure. Count the number of seconds between orange flashes of the ! (power) indicator and inform your authorized Sony dealer of the monitor’s condition. Be sure to note the model name and serial number of your monitor.

  • Page 8: Precautions

    Preset and user modes When the monitor receives an input signal, it automatically matches the signal to one of the factory preset modes stored in the monitor’s memory (see “Preset mode timing table” on to provide a high quality picture page i) .
  • Page 9 • Vérifiez l’alignement du connecteur HD15 pour ne pas tordre les broches du connecteur du câble de signal vidéo. â • Trinitron est une marque commerciale déposée de Sony Corporation. • Macintosh est une marque commerciale sous licence d’Apple Computer, Inc., déposée aux Etats-Unis et dans d’autres pays. â...

  • Page 10: Navigation Dans Le Menu

    Réglages Navigation dans le menu Appuyez sur la touche MENU pour afficher le menu principal. SORT I R 1 2 8 0 x 1 0 2 4 / 8 5 H z Menu principal Sous- menu fréquences horizontales/résolution du signal d’entrée courant (uniquement si le signal correspond à...
  • Page 11 Réglages du menu d’écran Icônes du menu principal et éléments Icônes du sous-menu et éléments de réglage de réglage Réglage de la taille ou du centrage de l’image Réglage de la forme de l’image Réglage de la convergence Réglage de la qualité de l’image Réglage de la couleur de l’image Voir “...
  • Page 12 Dépannage x Aucune image Si l’indicateur ! (alimentation) est éteint • Assurez-vous que le cordon d’alimentation est raccordé correctement. • Vérifiez que l’interrupteur ! (alimentation) est en position activée (on). L’indicateur ! (alimentation) est allumé en orange • Vérifiez que le câble de signal vidéo est correctement raccordé et que toutes les prises sont complètement enfichées.
  • Page 13 Comptez le nombre de secondes entre les clignotements oranges de l’indicateur ! (alimentation) et informez votre revendeur Sony agréé de l’état du moniteur. Notez soigneusement le modèle et le numéro de série du moniteur. Notez également la marque et le modèle de l’ordinateur et de la carte graphique.
  • Page 14 Modes préréglés et personnalisés Lorque le moniteur reçoit un signal d’entrée, il compare automatiquement le signal à l’un des modes prédéfinis en usine mémorisés afin de fournir une image de haute qualité (voir le tableau de modes prédéfinis (Preset mode timing table) page i).
  • Page 15 Preset mode timing table ..... . . i TCO’99 Eco-document ..Hintere Umschlagseite â • Trinitron ist ein eingetragenes Warenzeichen der Sony Corporation. • Macintosh ist ein Warenzeichen der Apple Computer, Inc., in den USA und anderen Ländern. â...

  • Page 16: Einstellen Des Monitors

    Einstellen des Monitors Navigieren in den Menüs Rufen Sie mit der Taste MENU das Menü auf. ENDE Hauptmenü Untermenü Horizontalfrequenz/Auflösung des aktuellen Eingangssignals (nur wenn das Signal einem der werkseitig voreingestellten Modi des Monitors entspricht) Bewegen Sie die Steuertaste nach m/M, um das Hauptmenü...
  • Page 17 Einstellungen über das Bildschirmmenü Hauptmenüsymbole und Untermenüsymbole und Einstelloptionen Einstelloptionen Einstellen von Größe oder Zentrierung des Bildes Einstellen der Form des Bildes Einstellen der Konvergenz Einstellen der Bildqualität Einstellen der Farben des Bildes Siehe „ Weitere Einstellungen Zurücksetzen der Einstellungen Diese Einstellung gilt für das aktuelle Eingangssignal.

  • Page 18: Störungsbehebung

    Störungsbehebung x Es wird kein Bild angezeigt Die Netzanzeige ! leuchtet nicht • Das Netzkabel muß korrekt angeschlossen sein. • Der Monitor muß am Netzschalter ! eingeschaltet sein. Die Netzanzeige ! leuchtet orange • Überprüfen Sie, ob das Videosignalkabel korrekt angeschlossen ist und alle Stecker fest in den Buchsen sitzen.

  • Page 19: Technische Daten

    Fehler am Monitor vor. Ermitteln Sie das Intervall, in dem die Netzanzeige ! orange blinkt (in Sekunden), und wenden Sie sich mit der Beschreibung des Problems an einen autorisierten Sony-Händler. Notieren Sie sich unbedingt die Modellbezeichnung und die Seriennummer des Monitors.

  • Page 20: Sicherheitsmaßnahmen

    Vordefinierte Modi und Benutzermodi Wenn ein Eingangssignal in den Monitor eingespeist wird, vergleicht der Monitor dieses Signal mit den werkseitig vordefinierten Modi im Speicher des Monitors und wählt automatisch den Modus aus, bei dem sich eine möglichst hohe Bildqualität erzielen läßt (siehe “Preset mode timing table” auf Seite i). Bei einem Eingangssignal, das keinem der werkseitig voreingestellten Modi entspricht, erzeugt der Monitor auf der Basis des Eingangssignals automatisch ein möglichst gutes Bild, sofern die Vertikal- und Horizontalfrequenzen des...

  • Page 21: Appendix

    • Compruebe la alineación del conector HD15 para evitar que se doblen los terminales del conector del cable de señal de vídeo. â • Trinitron es una marca comercial registrada de Sony Corporation. • Macintosh es una marca comercial de Apple Computer, Inc., registrada en EE.UU. y otros países. â...

  • Page 22: Ajuste Del Brillo Y El Contraste

    Ajustes Navegación por el menú Pulse el botón MENU para visualizar el menú principal. S A L I R 1 2 8 0 x 1 0 2 4 / 8 5 H z Menú principal Submenú resolución/frecuencias horizontales de la señal de entrada actual (sólo si la señal coincide con uno de los modos predefinidos de fábrica del monitor)
  • Page 23 Ajustes de menús en pantalla Iconos del menú principal y Iconos del submenú y elementos de ajuste elementos de ajuste Ajuste del tamaño o centrado de la imagen Ajuste de la forma de la imagen Ajuste de la convergencia Ajuste de la calidad de imagen Ajuste del color de la imagen Consulte “...

  • Page 24: Mensajes En Pantalla

    Solución de problemas x No aparece la imagen Si el indicador ! (alimentación) no se ilumina • Compruebe que el cable de alimentación está correctamente conectado. • Compruebe que el interruptor ! (alimentación) se encuentra en la posición de encendido. El indicador ! (alimentación) aparece en naranja •...
  • Page 25 Si las barras de color no aparecen, significa que existe un fallo potencial del monitor. Informe a un proveedor Sony autorizado sobre el estado del monitor. x Si el indicador ! (alimentación) parpadea en naranja Apague (OFF) el monitor y vuelva a encenderlo (ON).
  • Page 26 Modos predefinidos y de usuario Cuando el monitor recibe una señal de entrada, hace coincidir automáticamente la señal con uno de los modos predefinidos en fábrica almacenados en la memoria del monitor para mostrar una imagen de alta calidad “Tabla de temporización de modo predefinido (Preset mode timing table)” en la página i).
  • Page 27 â • Trinitron è un marchio di fabbrica registrato di Sony Corporation. • Macintosh è un marchio di fabbrica concesso in licenza a Apple Computer, Inc., registrato negli U.S.A. e in altri paesi.
  • Page 28 Regolazioni Come spostarsi all’interno dei menu Premere il tasto MENU per visualizzare il menu principale. USC I TA 1 2 8 0 x 1 0 2 4 / 8 5 H z Menu principale Sottomenu frequenze orizzontali/risoluzione del segnale di ingresso corrente (solo se il segnale corrisponde a uno dei modi del monitor preimpostati in fabbrica) Spostare il tasto di comando m/M per evidenziare il menu...
  • Page 29 Regolazione dei menu a schermo Icone dei menu principali e voci di Icone dei sottomenu e voci di regolazione regolazione Regolazione delle dimensioni o della centratura dell’immagine Regolazione della forma dell’immagine Regolazione della convergenza Regolazione della qualità dell’immagine Regolazione del colore Vedere “...

  • Page 30: Guida Alla Soluzione Dei Problemi

    Guida alla soluzione dei problemi x Assenza di immagini Se l’indicatore ! (alimentazione) non è illuminato • Controllare che il cavo di alimentazione sia collegato correttamente. • Controllare che l’interruttore ! (alimentazione) sia nella posizione di accensione. L’indicatore ! (alimentazione) è arancione •...

  • Page 31: Caratteristiche Tecniche

    Ricollegare i cavi di ingresso video e controllare le condizioni dei computer. Se le barre del colore non vengono visualizzate, potrebbe trattarsi di un potenziale guasto al monitor. Rivolgersi ad un rivenditore Sony autorizzato. x Se l’indicatore ! (alimentazione) lampeggia in arancione Spegnere il monitor, quindi riaccenderlo.
  • Page 32 Modo preimpostato e modo utente Se il monitor riceve un segnale di ingresso, tale segnale viene fatto corrispondere automaticamente ad uno dei modi preimpostati in fabbrica contenuti nella memoria del monitor allo scopo di ottenere un’immagine di qualità superiore (vedere la sezione “Preset mode timing table” relativa alla tabella degli intervalli del modo di preselezione a pagina i).
  • Page 33 â â ä ä â 6 7 8 9 10 11 12 13 14 15...
  • Page 34 1 2 8 0 x 1 0 2 4 / 8 5 H z PA3MEP 1 2 8 0 x 1 0 2 4 / 8 5 H z –/+ –/+ 1 2 8 0 x 1 0 2 4 / 8 5 H z...
  • Page 35 Ç Ñ γ...
  • Page 36 : 2 0 0 . 0 k H z / 8 5 H z...
  • Page 37 MODEL : CPD-E430 SER NO : 1234567 MANUFACTURED : 2001-30 (продолжение на следующей странице) × Ω Ω × × ×...
  • Page 38 ≤ ≤ 90° 90° 90° 15° 90° 5°...
  • Page 39 Om du vänder kontakten fel och trycker in den för hårt kan stiften i videokabelns kontakt böjas. â • Trinitron är ett registrerat varumärke som tillhör Sony Corporation. • Macintosh är ett varumärke som tillhör Apple Computer, Inc, registrerat i USA och andra länder. â...
  • Page 40 Inställningar Använda menyn Tryck på MENU-knappen för att visa huvudmenyn. S L U T A 1 2 8 0 x 1 0 2 4 / 8 5 H z Huvudmeny Undermeny horisontell frekvens/upplösning för aktuell insignal (endast om signalen stämmer överens med något av bildskärmens fabriksinställda lägen) Rör på...
  • Page 41 Inställningar på skärmmenyn Ikoner på huvudmeny och Ikoner på undermeny och justeringsalternativ justeringsalternativ Justering av bildens storlek och centrering Justering av bildens form Justering av konvergensen Justering av bildkvaliteten Justering av bildens färger Se “ Övriga inställningar Återställning av inställningarna Den här inställningen gäller den aktuella insignalen.
  • Page 42 Felsökning x Ingen bild Om ! (ström)-indikatorn inte lyser • Kontrollera att nätkabeln är ordentligt ansluten. • Kontrollera att ! (ström)-omkopplaren är i påslaget läge (“on”). ! (ström) indikatorn lyser orange • Kontrollera att videokabeln är ordentligt ansluten och att alla kontakter är ordentligt anslutna och sitter stadigt förankrade på...
  • Page 43 Återanslut videokablarna och kontrollera datorn. Om färgstaplarna inte visas är det risk för att något är fel med bildskärmen. Kontakta din Sony-återförsäljare och berätta vad som hänt med bildskärmen. x Om ! (ström)-indikatorn blinkar orange Slå...
  • Page 44 Förinställda och användardefinierade lägen När bildskärmen registrerar en insignal, sker en automatisk anpassning av signalen till något av de förinställda lägen som finns lagrade i bildskärmens minne. Detta gör att skärmen kan visa en bild av hög kvalitet under många olika förhållanden (se “Grafiklägen och frekvenser (Preset mode timing table)”...
  • Page 45 • Controleer de uitlijning van de HD15 connector om te voorkomen dat de pinnen van de videokabelstekker verbogen worden. â • Trinitron is een geregistreerd handelsmerk van Sony Corporation. • Macintosh is een handelsmerk in licentie gegeven aan Apple Computer, Inc., geregistreerd in de U.S.A. en andere landen. â...

  • Page 46: Het Menu Gebruiken

    Regelingen Het menu gebruiken Druk op de MENU toets om het hoofdmenu te tonen. U I T 1 2 8 0 x 1 0 2 4 / 8 5 H z Hoofdmenu Submenu de horizontale frequenties/resolutie van het huidige ingangssignaal (alleen indien het signaal overeenkomt met één van de fabrieksvoorinstellingen) Beweeg de joystick m/M om het hoofdmenu te laten...
  • Page 47 On-screen Menu-instellingen Hoofdmenu-pictogrammen en Submenu-pictogrammen en regelpunten regelpunten Beeldformaat en -centrering regelen De beeldvorm regelen Convergentie regelen De beeldkwaliteit regelen De beeldkleur regelen Zie “ Extra instellingen Regelingen terugstellen Deze instelling geldt voor het huidige ingangssignaal. Deze instelling geldt voor alle ingangssignalen. Taalmenu •...

  • Page 48: Verhelpen Van Storingen

    Verhelpen van storingen x Geen beeld Indien de ! (aan/uit) indicator niet verlicht is • Controleer of het netsnoer goed is aangesloten. • Controleer of de ! (aan/uit) schakelaar “aan” staat. De ! (aan/uit) indicator is oranje • Controleer of de videosignaalkabel goed is aangesloten en alle stekkers goed vastzitten.

  • Page 49: Technische Gegevens

    Indien de kleurbalken niet verschijnen, gaat het mogelijk om een defect van de monitor. Informeer uw erkende Sony dealer over het probleem. x Indien de ! (aan/uit) indicator oranje knippert Zet de monitor UIT en weer AAN.
  • Page 50 Fabrieks- en gebruikersinstellingen Wanneer de monitor een ingangssignaal ontvangt, stemt deze dit signaal automatisch af op één van de fabrieksinstellingen die in het geheugen van de monitor zijn opgeslagen, om een beeld van hoge kwaliteit te verkrijgen (zie “Preset mode timing table” op pagina i). Indien de ingangssignalen niet overeenstemmen met de fabrieksinstellingen, produceert de monitor automatisch het meest geschikte beeld voor het ingangssignaal dat binnen het verticale of horizontale frequentiebereik valt (pagina 7) conform de algemene...

  • Page 51: Appendix

    Appendix Preset mode timing table No. Resolution Horizontal Vertical (dots × lines) Frequency Frequency 640 × 480 31.5 kHz 60 Hz 640 × 480 37.5 kHz 75 Hz 640 × 480 43.3 kHz 85 Hz 720 × 400 31.5 kHz 70 Hz 720 ×...

  • Page 52: Tco'99 Eco-Document

    Labelled products must meet strict environmental demands, for example, in respect of the reduction of electric and magnetic fields, physical and visual ergonomics and good usability. Sony Corporation Printed in U.K. Below you will find a brief summary of the environmental requirements met by this product.
