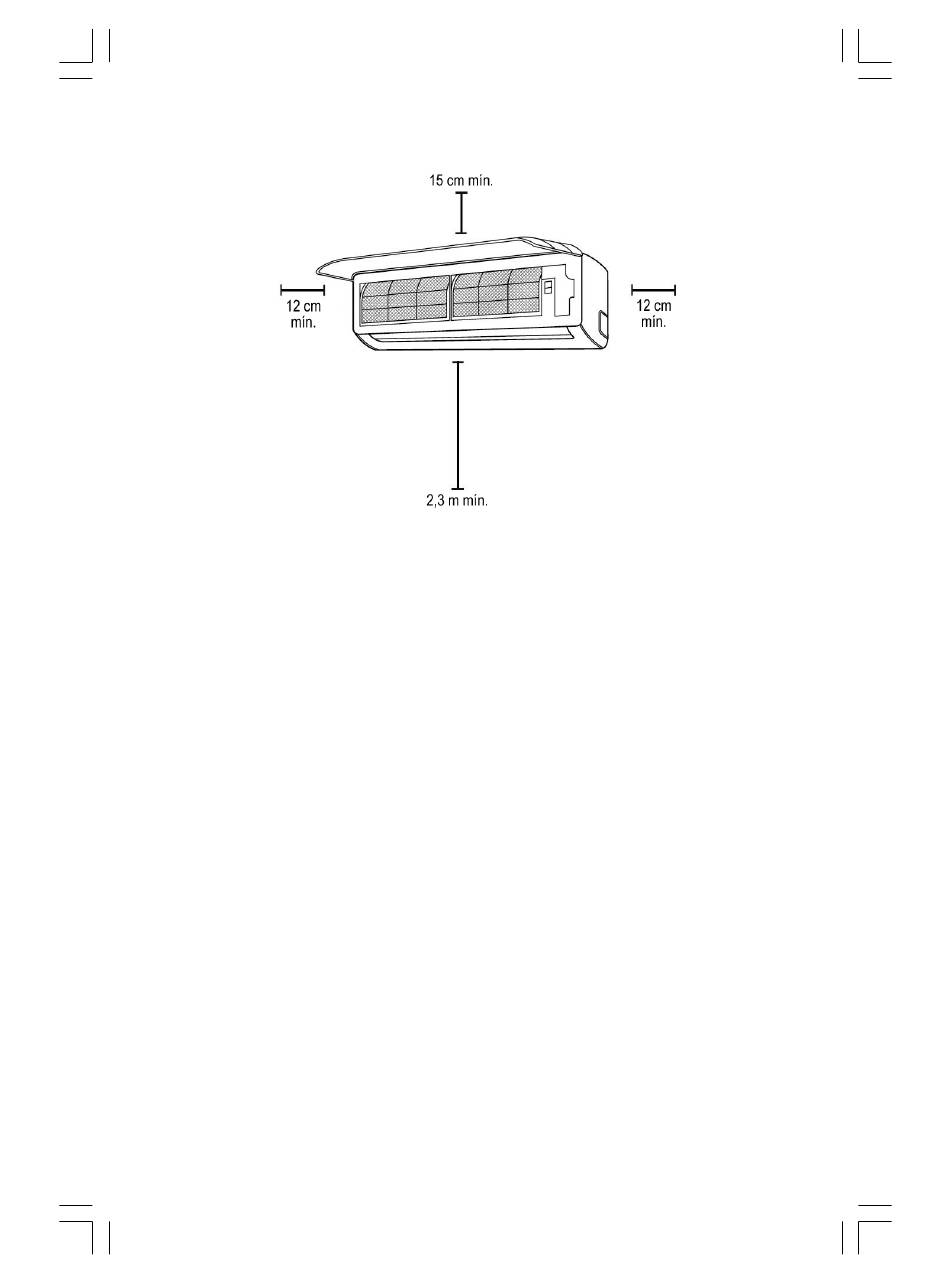

Refiérase al siguiente diagrama para asegurar las distancias apropiadas hacia los muros y
techo:
Paso 2. Fije la placa de montaje contra el
muro. La placa de montaje es el dispositivo
sobre el cual se monta la unidad interna.
1. Retire el tornillo que fija a la placa de mon-
taje contra la parte trasera de la unidad
interna.
2. Coloque la placa de montaje contra el
muro en un sitio que reúna las condicio-
nes expuestas en el paso anterior. Consul-
te las dimensiones de la placa de montaje
para tener información detallada.
3. Taladre agujeros para la placa de montaje
en un sitio que:
• Tenga montantes y pueda soportar el
peso de la unidad.
• Corresponda con los agujeros para tor-
nillos de la placa de montaje.
4. Asegure la placa de montaje contra el
muro usando los tornillos incluidos.
5. Asegúrese de que la placa de montaje
quede plana contra el muro.
Nota para muros de concreto o tabique:
Si el muro está hecho de tabique, concreto o
materiales similares, entonces taladre aguje-
ros de 5 mm de diámetro en el muro e inser-
te las anclas o taquetes incluidos. Después
asegure la placa de montaje contra el muro
apretando los tornillos dentro de las anclas o
taquetes.
38
Paso 3. Taladre el agujero para la tubería de
conexión. Usted debe taladrar un agujero en
el muro para la tubería del refrigerante, la tu-
bería de desagüe y el cable de señales que
conectará a ambas unidades.
1. Determine la ubicación del agujero basán-
dose en la posición de la placa de monta-
je. Refiérase a la sección de dimensiones
de la placa de montaje en la página si-
guiente para determinar la posición ópti-
ma. El agujero debe tener un diámetro mí-
nimo de 65 mm y un pequeño ángulo ha-
cia afuera para facilitar el desagüe.
2. Taladre el agujero de 65 mm en el muro
con una ligera pendiente hacia afuera.
Esto asegura un desagüe apropiado (vea
la figura 3.2).
3. Coloque la manga protectora dentro del
agujero. Esta protege las orillas del aguje-
ro y ayuda a sellar al finalizar la instala-
ción.
PRECAUCIÓN:
Al taladrar el agujero en el muro, asegúrese
de evitar cables, tubos y cualquier otro com-
ponente sensible.
