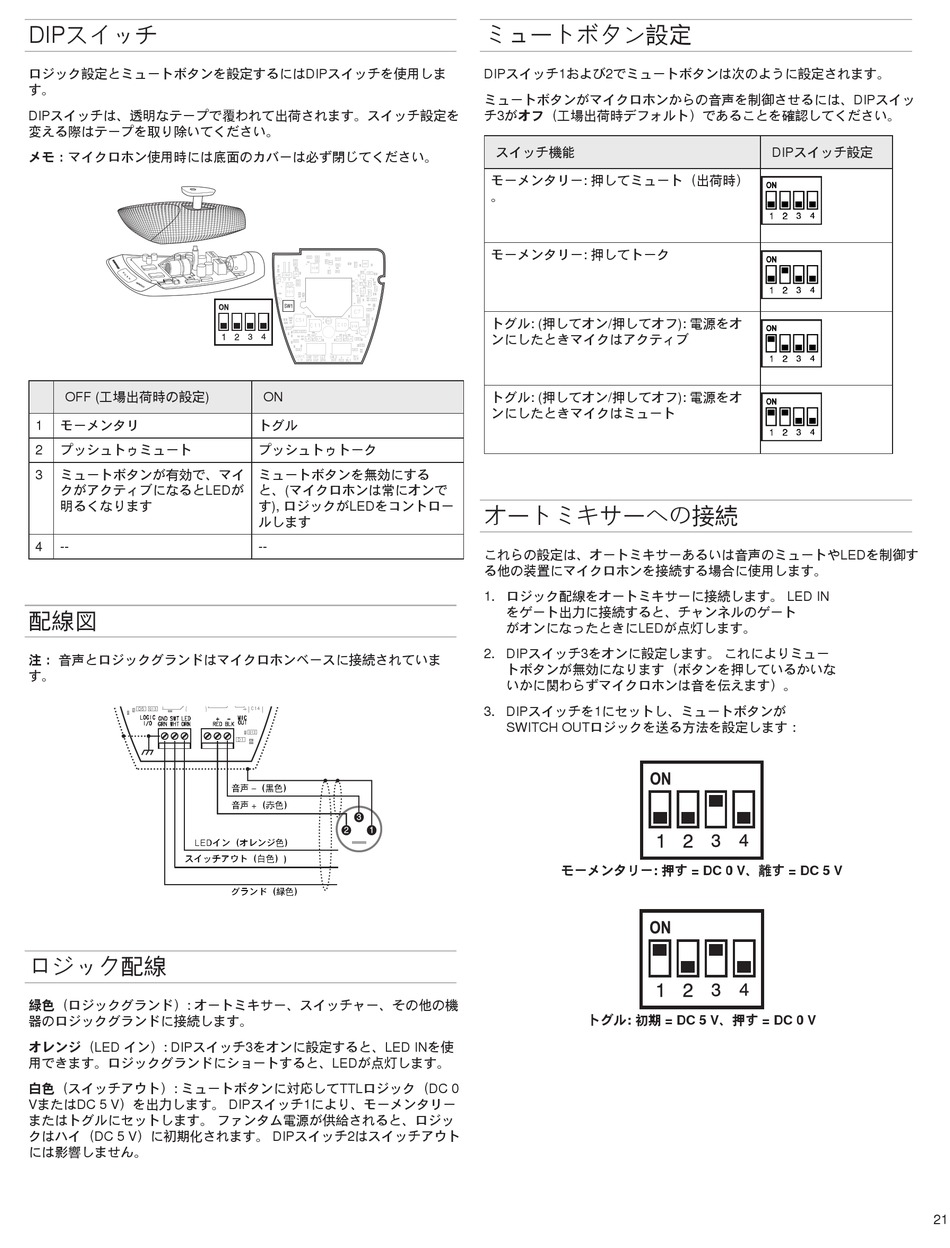

Shure MICROFLEX SERIES User Manual page 21

DIPスイッチ
ロジック設定とミュートボタンを設定するにはDIPスイッチを使用しま
す。
DIPスイッチは、透明なテープで覆われて出荷されます。スイッチ設定を
変える際はテープを取り除いてください。
メモ：マイクロホン使用時には底面のカバーは必ず閉じてください。
OFF (工場出荷時の設定)
1 モーメンタリ
2 プッシュトゥミュート
3 ミュートボタンが有効で、マイ
クがアクティブになるとLEDが
明るくなります
4 --
配線図
注： 音声とロジックグランドはマイクロホンベースに接続されていま
す。
LEDイン（オレンジ色）
スイッチアウト（白色）)
ロジック配線
緑色（ロジックグランド）: オートミキサー、スイッチャー、その他の機
器のロジックグランドに接続します。
オレンジ（LED イン）: DIPスイッチ3をオンに設定すると、LED INを使
用できます。ロジックグランドにショートすると、LEDが点灯します。
白色（スイッチアウト）: ミュートボタンに対応してTTLロジック（DC 0
VまたはDC 5 V）を出力します。 DIPスイッチ1により、モーメンタリー
またはトグルにセットします。 ファンタム電源が供給されると、ロジッ
クはハイ（DC 5 V）に初期化されます。 DIPスイッチ2はスイッチアウト
には影響しません。
ON
トグル
プッシュトゥトーク
ミュートボタンを無効にする
と、(マイクロホンは常にオンで
す), ロジックがLEDをコントロー
ルします
--
音声 –（黒色）
音声 +（赤色）
グランド（緑色）
ミュートボタン設定
DIPスイッチ1および2でミュートボタンは次のように設定されます。
ミュートボタンがマイクロホンからの音声を制御させるには、DIPスイッ
チ3がオフ（工場出荷時デフォルト）であることを確認してください。
スイッチ機能
モーメンタリー: 押してミュート（出荷時）
。
モーメンタリー: 押してトーク
トグル: (押してオン/押してオフ): 電源をオ
ンにしたときマイクはアクティブ
トグル: (押してオン/押してオフ): 電源をオ
ンにしたときマイクはミュート
オートミキサーへの接続
これらの設定は、オートミキサーあるいは音声のミュートやLEDを制御す
る他の装置にマイクロホンを接続する場合に使用します。
1. ロジック配線をオートミキサーに接続します。 LED IN
をゲート出力に接続すると、チャンネルのゲート
がオンになったときにLEDが点灯します。
2. DIPスイッチ3をオンに設定します。 これによりミュー
トボタンが無効になります（ボタンを押しているかいな
いかに関わらずマイクロホンは音を伝えます）。
3. DIPスイッチを1にセットし、ミュートボタンが
SWITCH OUTロジックを送る方法を設定します：
モーメンタリー: 押す = DC 0 V、離す = DC 5 V
トグル: 初期 = DC 5 V、押す = DC 0 V
DIPスイッチ設定
