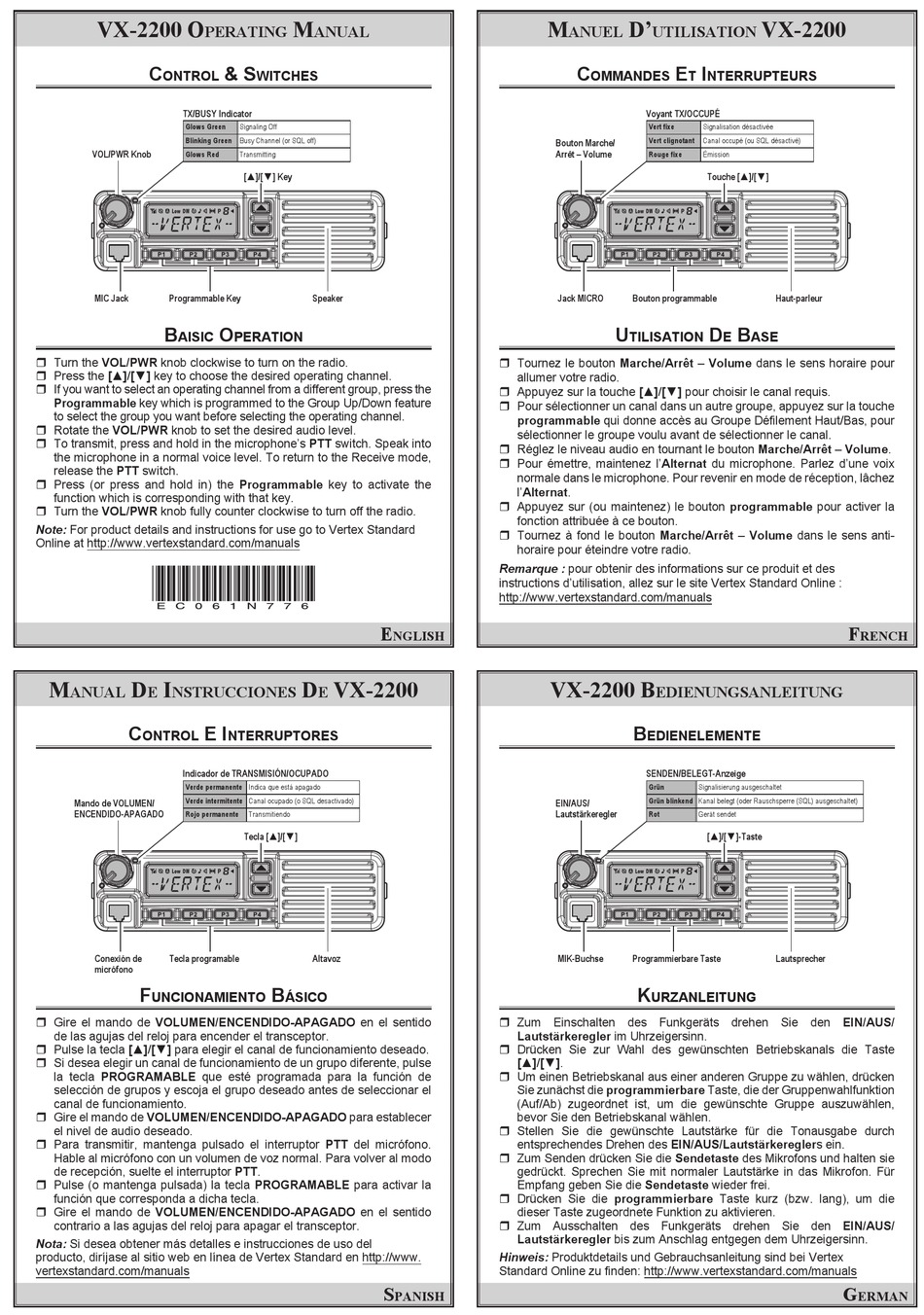

Vertex Standard VX-2200 Operating Manual

VX-2200 O
PERATING
C
ONTROL
TX/BUSY Indicator
Glows Green
Blinking Green Busy Channel (or SQL off)
VOL/PWR Knob
Glows Red
MIC Jack Programmable Key
B
AISIC
r Turn the VOL/PWR knob clockwise to turn on the radio.
r Press the [`]/[$] key to choose the desired operating channel.
r If you want to select an operating channel from a different group, press the
Programmable key which is programmed to the Group Up/Down feature
to select the group you want before selecting the operating channel.
r Rotate the VOL/PWR knob to set the desired audio level.
r To transmit, press and hold in the microphone's PTT switch. Speak into
the microphone in a normal voice level. To return to the Receive mode,
release the PTT switch.
r Press (or press and hold in) the Programmable key to activate the
function which is corresponding with that key.
r Turn the VOL/PWR knob fully counter clockwise to turn off the radio.
Note: For product details and instructions for use go to Vertex Standard
Online at http://www.vertexstandard.com/manuals
M D I
ANUAL E NSTRUCCIONES
C E I
ONTROL
Indicador de TRANSMISIÓN/OCUPADO
Verde permanente Indica que está apagado
Verde intermitente Canal ocupado (o SQL desactivado)
Mando de VOLUMEN/
ENCENDIDO-APAGADO Rojo permanente
Conexión de Tecla programable
micrófono
F
UNCIONAMIENTO
r Gire el mando de VOLUMEN/ENCENDIDO-APAGADO en el sentido
de las agujas del reloj para encender el transceptor.
r Pulse la tecla [`]/[$] para elegir el canal de funcionamiento deseado.
r Si desea elegir un canal de funcionamiento de un grupo diferente, pulse
la tecla PROGRAMABLE que esté programada para la función de
selección de grupos y escoja el grupo deseado antes de seleccionar el
canal de funcionamiento.
r Gire el mando de VOLUMEN/ENCENDIDO-APAGADO para establecer
el nivel de audio deseado.
r Para transmitir, mantenga pulsado el interruptor PTT del micrófono.
Hable al micrófono con un volumen de voz normal. Para volver al modo
de recepción, suelte el interruptor PTT.
r Pulse (o mantenga pulsada) la tecla PROGRAMABLE para activar la
función que corresponda a dicha tecla.
r Gire el mando de VOLUMEN/ENCENDIDO-APAGADO en el sentido
contrario a las agujas del reloj para apagar el transceptor.
Nota: Si desea obtener más detalles e instrucciones de uso del
producto, diríjase al sitio web en línea de Vertex Standard en http://www.
vertexstandard.com/manuals
M
ANUAL
& S
WITCHES
Signaling Off
Transmitting
[`]/[$] Key
Speaker
O
PERATION
E
NGLISH
D VX-2200
E
NTERRUPTORES
Transmitiendo
Tecla [`]/[$]
Altavoz
B
ÁSICO
S
PANISH
M D'
ANUEL UTILISATION
C
OMMANDES
Voyant TX/OCCUPÉ
Vert fixe
Vert clignotant
Bouton Marche/
Arrêt – Volume
Rouge fixe
Jack MICRO Bouton programmable
U
TILISATION
r Tournez le bouton Marche/Arrêt – Volume dans le sens horaire pour
allumer votre radio.
r Appuyez sur la touche [`]/[$] pour choisir le canal requis.
r Pour sélectionner un canal dans un autre groupe, appuyez sur la touche
programmable qui donne accès au Groupe Défilement Haut/Bas, pour
sélectionner le groupe voulu avant de sélectionner le canal.
r Réglez le niveau audio en tournant le bouton Marche/Arrêt – Volume.
r Pour émettre, maintenez l'Alternat du microphone. Parlez d'une voix
normale dans le microphone. Pour revenir en mode de réception, lâchez
l'Alternat.
r Appuyez sur (ou maintenez) le bouton programmable pour activer la
fonction attribuée à ce bouton.
r Tournez à fond le bouton Marche/Arrêt – Volume dans le sens anti-
horaire pour éteindre votre radio.
Remarque : pour obtenir des informations sur ce produit et des
instructions d'utilisation, allez sur le site Vertex Standard Online :
http://www.vertexstandard.com/manuals
VX-2200 B
EDIENUNGSANLEITUNG
B
EDIENELEMENTE
SENDEN/BELEGT-Anzeige
Grün
Grün blinkend Kanal belegt (oder Rauschsperre (SQL) ausgeschaltet)
EIN/AUS/
Lautstärkeregler Rot
MIK-Buchse Programmierbare Taste
K
URZANLEITUNG
r Zum Einschalten des Funkgeräts drehen Sie den EIN/AUS/
Lautstärkeregler im Uhrzeigersinn.
r Drücken Sie zur Wahl des gewünschten Betriebskanals die Taste
[`]/[$].
r Um einen Betriebskanal aus einer anderen Gruppe zu wählen, drücken
Sie zunächst die programmierbare Taste, die der Gruppenwahlfunktion
(Auf/Ab) zugeordnet ist, um die gewünschte Gruppe auszuwählen,
bevor Sie den Betriebskanal wählen.
r Stellen Sie die gewünschte Lautstärke für die Tonausgabe durch
entsprechendes Drehen des EIN/AUS/Lautstärkereglers ein.
r Zum Senden drücken Sie die Sendetaste des Mikrofons und halten sie
gedrückt. Sprechen Sie mit normaler Lautstärke in das Mikrofon. Für
Empfang geben Sie die Sendetaste wieder frei.
r Drücken Sie die programmierbare Taste kurz (bzw. lang), um die
dieser Taste zugeordnete Funktion zu aktivieren.
r Zum Ausschalten des Funkgeräts drehen Sie den EIN/AUS/
Lautstärkeregler bis zum Anschlag entgegen dem Uhrzeigersinn.
Hinweis: Produktdetails und Gebrauchsanleitung sind bei Vertex
Standard Online zu finden: http://www.vertexstandard.com/manuals
VX-2200
E I
T NTERRUPTEURS
Signalisation désactivée
Canal occupé (ou SQL désactivé)
Émission
Touche [`]/[$]
Haut-parleur
D B
E ASE
F
Signalisierung ausgeschaltet
Gerät sendet
[`]/[$]-Taste
Lautsprecher
G
RENCH
ERMAN
