Passo 2 - Installazione

È possibile montare il dispositivo DWC-2000 in
un rack standard da 19 pollici. Per installare il
dispositivo DWC-2000 in un rack:
1. Collegare le staffe di montaggio su ciascun
lato del telaio, come illustrato nella Figura
5 e fissarle utilizzando le viti in dotazione.

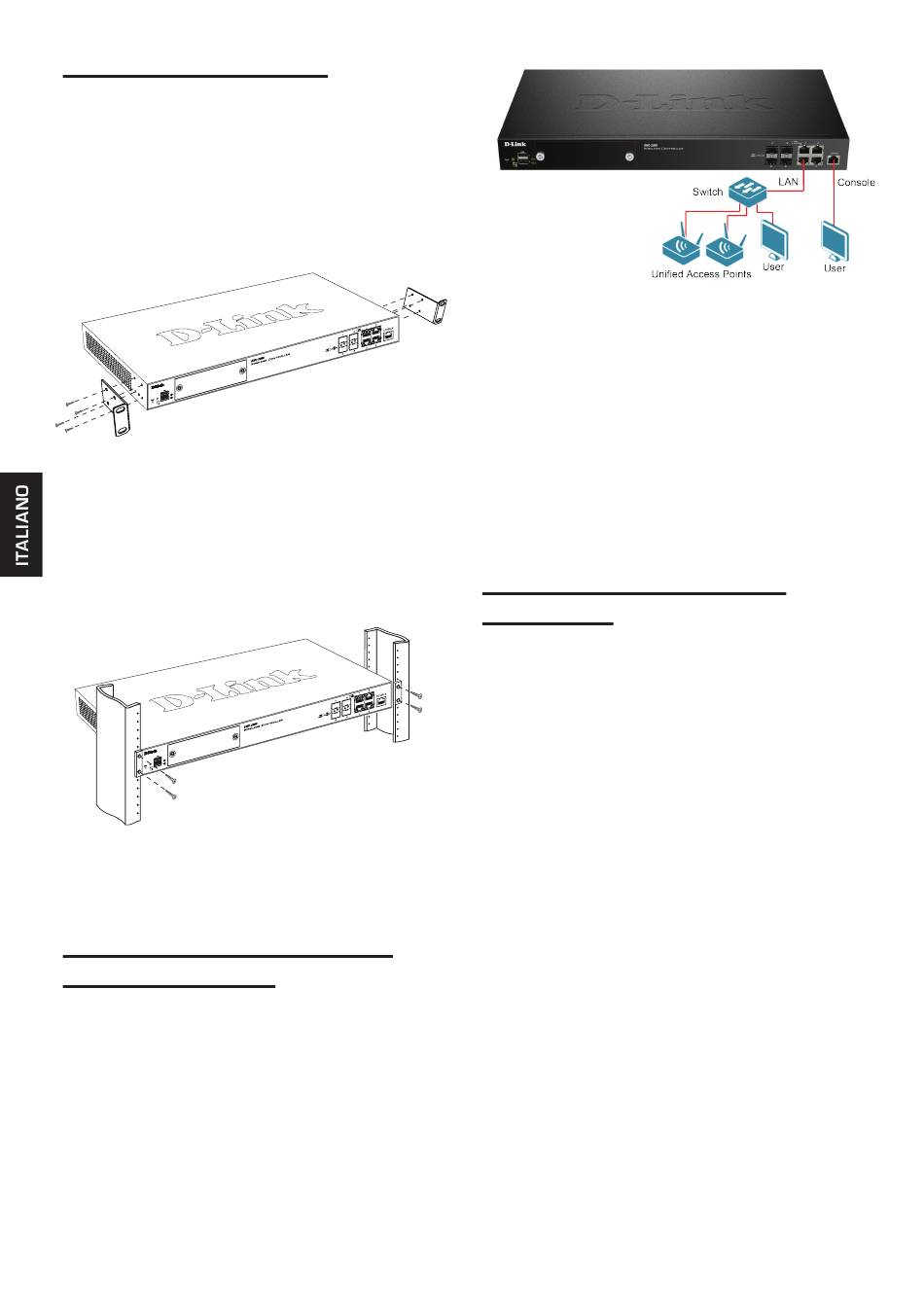

Figura 5. Staffe per il montaggio
2. Utilizzare le viti in dotazione con il rack, per
montare il dispositivo nel rack come indicato
nella Figura 6.
Figura 6. Montaggio nel rack
Passo 3 - Collegamento del
dispositivo in rete
In questa sezione vengono fornite informazioni
di base sul collegamento fisico del controller
DWC-2000 a una rete.
Collegare i cavi necessari come illustrato nella
Figura 7.
30
Figura 7. Connessione alla rete
1. Collegare con un cavo RJ-45 una delle porte
contrassegnate LAN (1-4) a uno switch nel
segmento di rete LAN.
2. Collegare con un cavo da RJ-45 a DB-9 la
porta della console a una workstation per
utilizzare l'interfaccia CLI (Command Line
Interface) per la gestione.
Passo 4 - Accensione del
dispositivo
Il cavo di alimentazione CA fornito in dotazione,
collega il dispositivo con la messa a terra se
inserito in una presa CA collegata a terra.
Durante il normale funzionamento il dispositivo
deve essere collegato a terra.
Per collegare il dispositivo all'alimentazione,
inserire un'estremità del cavo di alimentazione
CA nella presa di alimentazione CA posta sul
pannello posteriore. Collegare l'altra estremità
a una presa elettrica e posizionare su ON
l'interruttore di accensione.
Nota: si consiglia l'uso di un dispositivo di
protezione da sovratensioni per il collegamento
all'alimentazione.
